Kabelių lovelis SKS 110 FT 3000 | 200 | 1,5 | ne | Plienas | karštai cinkuotas

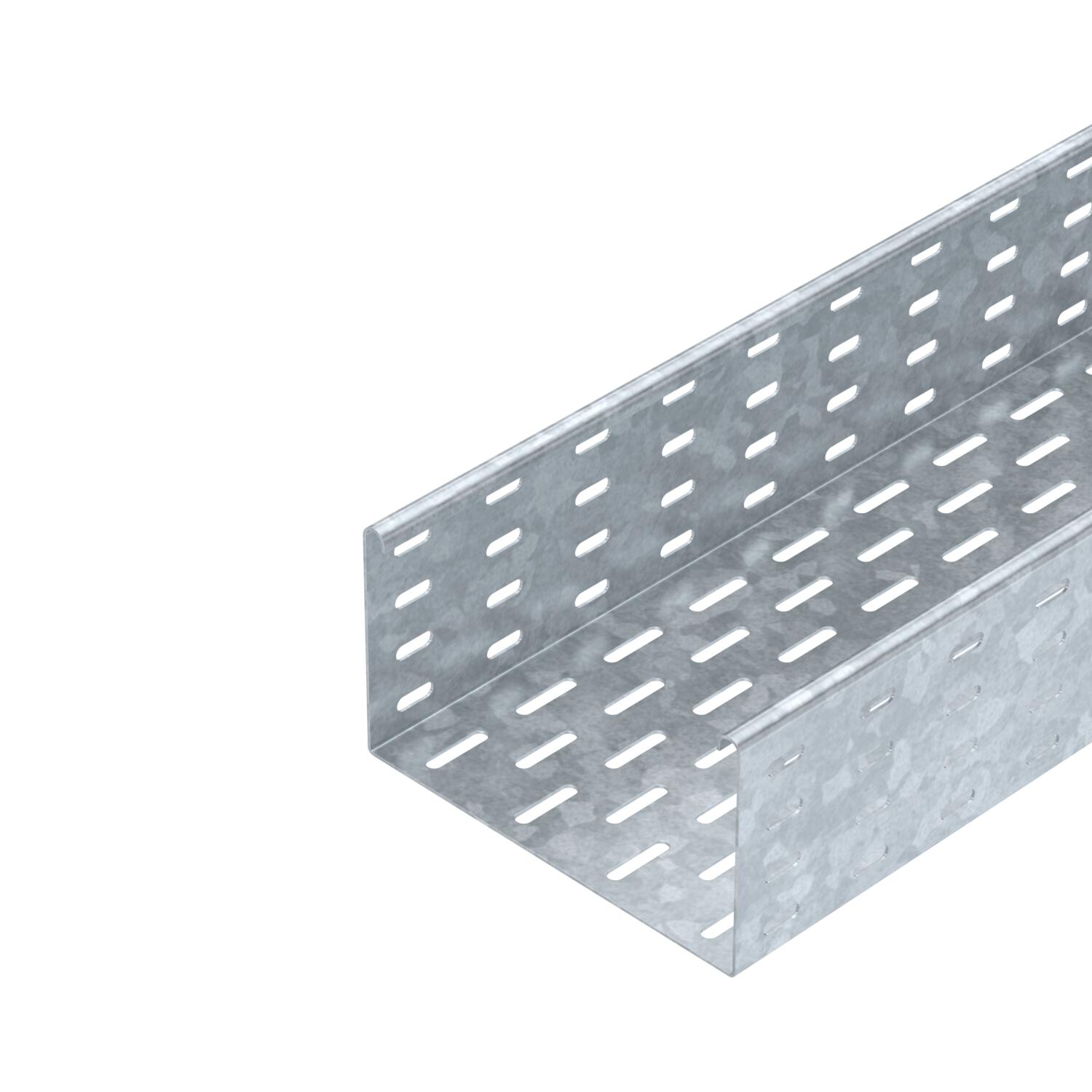

Kabelių lovelis SKS 110 FT

Art. Nr. 6061621 | EAN 4012196062591

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1,5 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

SKS 110 = sunkioji kabelių lovelių sistema 110 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	3 kN/m
Atstumas tarp atramų 2,0 m	2,4 kN/m
Atstumas tarp atramų 2,5 m	1,76 kN/m
Atstumas tarp atramų 3,0 m	1,2 kN/m
Atstumas tarp atramų 3,5 m	0,84 kN/m
Atstumas tarp atramų 4,0 m	0,8 kN/m
Aukštis	4 in
Aukštis	110 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	11,595 kg CO₂e / 1 Metras

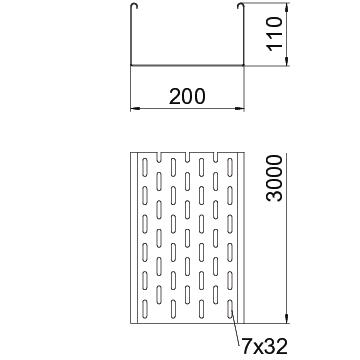

Dydis	110x200x3000
Ilgis	10 ft
Ilgis	3000 mm
Kabelių sistemos sujungiklio rūšis	įsuktas
Maß W	200 mm
Matmenys	110 x 200
Matmuo B	200 mm

Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	21800 mm²
Naudingasis skerspjūvis	218 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Plotis	8 in
Plotis	200 mm
Skardos storis	0,06 in
Skardos storis	1,5 mm
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne

Techniniai duomenys

SKS 110 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SKS 110 FT	3000 mm	100 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6061605	m	3 m
SKS 120 FT	3000 mm	200 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6061621	m	3 m
SKS 130 FT	3000 mm	300 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6061656	m	3 m
SKS 140 FT	3000 mm	400 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6061672	m	3 m
SKS 150 FT	3000 mm	500 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6061702	m	3 m
SKS 155 FT	3000 mm	550 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6061729	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė ir kampinė jungtis 110 FT	RLVL 110 FT	6067913	Vienetas	10 Vienetas
Jungiamoji plokštė DD	SSLB 200 DD	7070314	Vienetas	20 Vienetas
Dangtis su pasukamu užraktu FT	DRL 200 FT	6051367	m	3 m
45° alkūnė 110 FT	RB 45 120 FT	6036332	Vienetas	1 Vienetas
90° alkūnė 110 FT	RB 90 120 FT	6036834	Vienetas	1 Vienetas
Kampas reguliuojamas 110 FT	RB W 120 FT	6037324	Vienetas	1 Vienetas
T formos prijungimo elementas 110 FT	RAA 120 FT	6042255	Vienetas	1 Vienetas
T formos elementas 110 FT	RT 120 FT	6038324	Vienetas	1 Vienetas
Kryžmė 110 FT	RK 120 FT	7027453	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	DRL 200 DD	6052709	m	3 m
Pertvara 110 DD	TSG 110 DD	6062335	m	3 m
90° alkūnė 110 FT	RB 90 120 FT	7127227	Vienetas	1 Vienetas
