Kabelių lovelis SKS 60 A2 3000 | 500 | 1,5 | taip | Plienas, nerūdijantis, 1.4301 | šviesus, apdirbtas

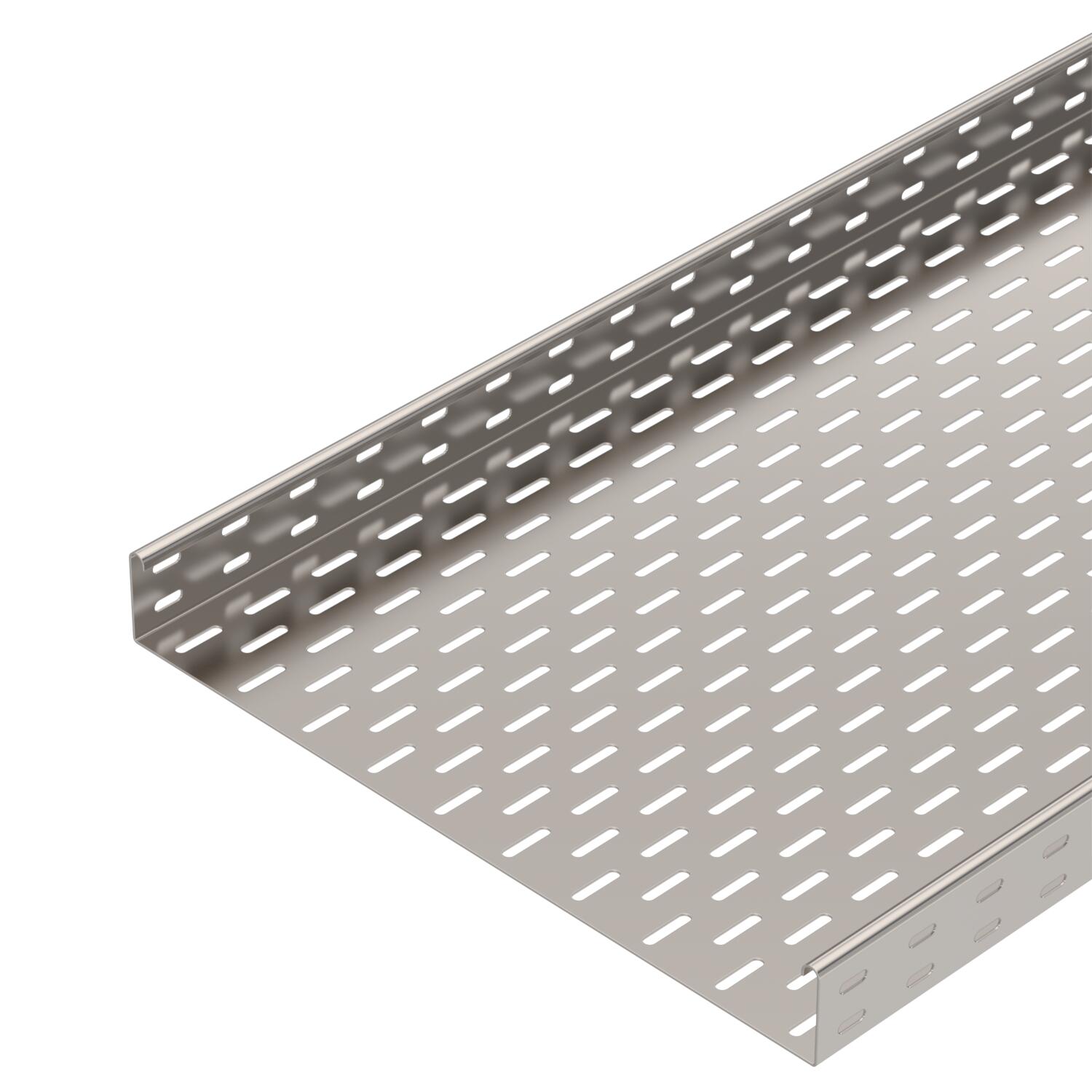

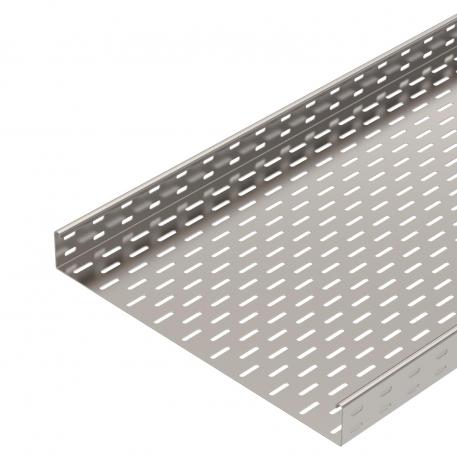

Kabelių lovelis SKS 60 A2

Art. Nr. 6056744 | EAN 4012196120796

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1,5 mm

Opprettholdelse av funksjon	taip

Medžiaga	Plienas, nerūdijantis, 1.4301

Paviršius	šviesus, apdirbtas

Prekės aprašymas

Prekės aprašymas

SKS 60 = sunkioji kabelių lovelių sistema 60 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	2,65 kN/m
Atstumas tarp atramų 2,0 m	1,8 kN/m
Atstumas tarp atramų 2,5 m	1,15 kN/m
Atstumas tarp atramų 3,0 m	0,5 kN/m
Aukštis	2 in
Aukštis	60 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	37,506 kg CO₂e / 1 Metras

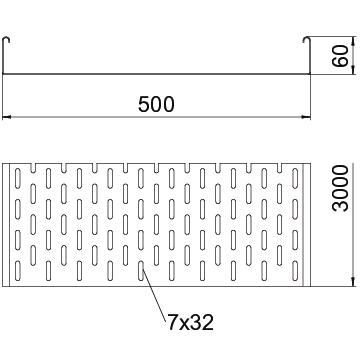

Dydis	60x500x3000
Ilgis	3000 mm
Ilgis	10 ft
Kabelių sistemos sujungiklio rūšis	įsuktas
Maß W	500 mm
Matmuo B	500 mm
Medžiaga	Plienas, nerūdijantis, 1.4301
Montažinis pagrindo perforavimas	taip

NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	298 cm²
Naudingasis skerspjūvis	29800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	taip
Paviršius	šviesus, apdirbtas
Plotis	500 mm
Plotis	20 in
Skardos storis	1,5 mm
Skardos storis	0,06 in
Šonų perforavimas	taip
Spalva	nerūdijančio plieno
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne

Techniniai duomenys

SKS 60 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SKS 610 A2	3000 mm	100 mm	1,5 mm	taip	Plienas, nerūdijantis, 1.4301	šviesus, apdirbtas	6056735	m	3 m
SKS 620 A2	3000 mm	200 mm	1,5 mm	taip	Plienas, nerūdijantis, 1.4301	šviesus, apdirbtas	6056737	m	3 m
SKS 630 A2	3000 mm	300 mm	1,5 mm	taip	Plienas, nerūdijantis, 1.4301	šviesus, apdirbtas	6056739	m	3 m
SKS 640 A2	3000 mm	400 mm	1,5 mm	taip	Plienas, nerūdijantis, 1.4301	šviesus, apdirbtas	6056742	m	3 m
SKS 650 A2	3000 mm	500 mm	1,5 mm	taip	Plienas, nerūdijantis, 1.4301	šviesus, apdirbtas	6056744	m	3 m
SKS 660 A2	3000 mm	600 mm	1,5 mm	taip	Plienas, nerūdijantis, 1.4301	šviesus, apdirbtas	6056746	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesi jungtis A2	RLVK 60 A2	6067654	Vienetas	10 Vienetas
90° alkūnė 60 A2	RB 90 650 A2	6036630	Vienetas	1 Vienetas
Kampas reguliuojamas 60 A2	RB W 650 A2	6037160	Vienetas	1 Vienetas
Prijungiamas T kampas 60 A2	RAA 650 A2	6042321	Vienetas	1 Vienetas
T formos elementas 60/500 A2	RT 650 A2	6038168	Vienetas	1 Vienetas
Kryžmė 60/500 A2	RK 650 A2	7027509	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu A2	DRL 500 A2	6052959	m	3 m
Pertvara 60 A2	TSG 60 A2	6062084	m	3 m
