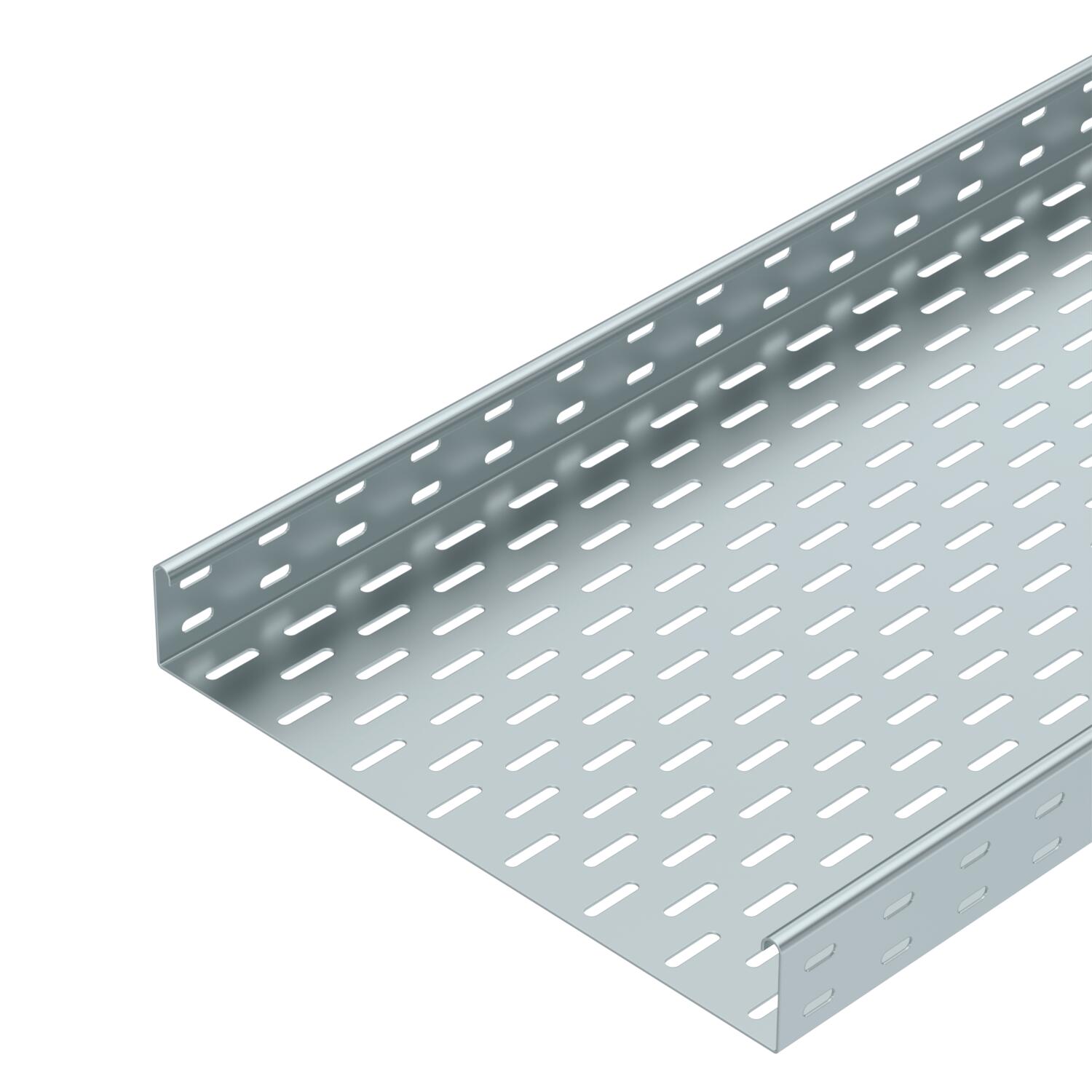

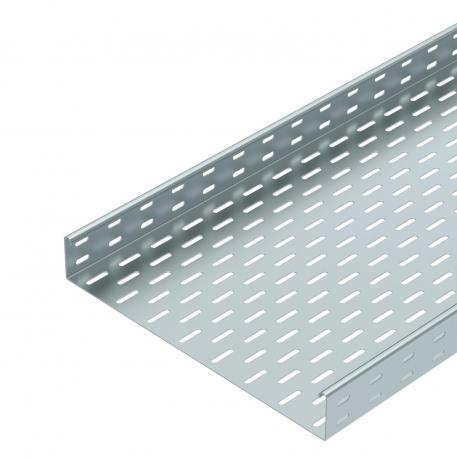

Kabelių lovelis SKS 60 FS 3000 | 400 | 1,5 | ne | Plienas | cinkuotas juostiniu būdu

Kabelių lovelis SKS 60 FS

Art. Nr. 6056407 | EAN 4012196060375

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1,5 mm

Opprettholdelse av funksjon

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

SKS 60 = sunkioji kabelių lovelių sistema 60 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	2,65 kN/m
Atstumas tarp atramų 2,0 m	1,8 kN/m
Atstumas tarp atramų 2,5 m	1,15 kN/m
Atstumas tarp atramų 3,0 m	0,5 kN/m
Aukštis	2 in
Aukštis	60 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	15,076 kg CO₂e / 1 Metras
Dydis	60x400x3000
Ilgis	3000 mm
Ilgis	10 ft
Kabelių sistemos sujungiklio rūšis	įsuktas
Maß W	400 mm

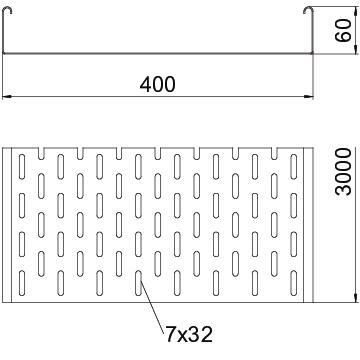

Matmenys	60 x 400
Matmuo B	400 mm
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip

NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	238 cm²
Naudingasis skerspjūvis	23800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Perforuota apačia	7x32
Plotis	400 mm
Plotis	16 in
Pristatymo priedai	Tiesinė jungtis RLVL 60
Skardos storis	0,06 in
Skardos storis	1,5 mm
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	pridedamas sujungimo elementas
Sutvirtinta konstrukcija	ne

Techniniai duomenys

SKS 60 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SKS 610 FS	3000 mm	100 mm	1,5 mm	taip	Plienas	cinkuotas juostiniu būdu	6056105	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	taip	Plienas	cinkuotas juostiniu būdu	6056202	m	3 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	taip	Plienas	cinkuotas juostiniu būdu	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6056407	m	3 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6056504	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6056601	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesi jungtis FS	RLVK 60 FS	6067093	Vienetas	10 Vienetas

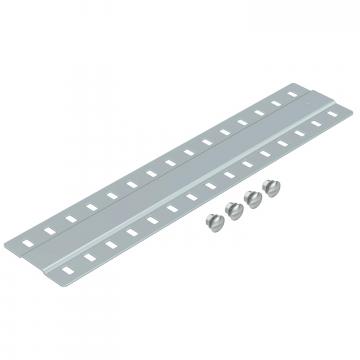

Jungiamoji plokštė FS	SSLB 400 FS	7070221	Vienetas	20 Vienetas
45° alkūnė 60 FS	RB 45 640 FS	6036108	Vienetas	1 Vienetas
90° alkūnė 60 FS	RB 90 640 FS	6036568	Vienetas	1 Vienetas
Kampas reguliuojamas 60 FS	RB W 640 FS	6037108	Vienetas	1 Vienetas
T formos prijungimo detalė 60 FS	RAA 640 FS	6042119	Vienetas	1 Vienetas
T formos elementas 60 FS	RT 640 FS	6038108	Vienetas	1 Vienetas
Kryžmė 60 FS	RK 640 FS	7027317	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 400 FS	6052401	m	3 m
Pertvara 60 FS	TSG 60 FS	6062068	m	3 m

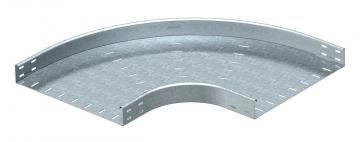

90° alkūnė 60 FS	RB 90 640 FS	7001290	Vienetas	1 Vienetas
