Kabelių lovelis SKS 60 FT 3000 | 200 | 1,5 | taip | Plienas | karštai cinkuotas

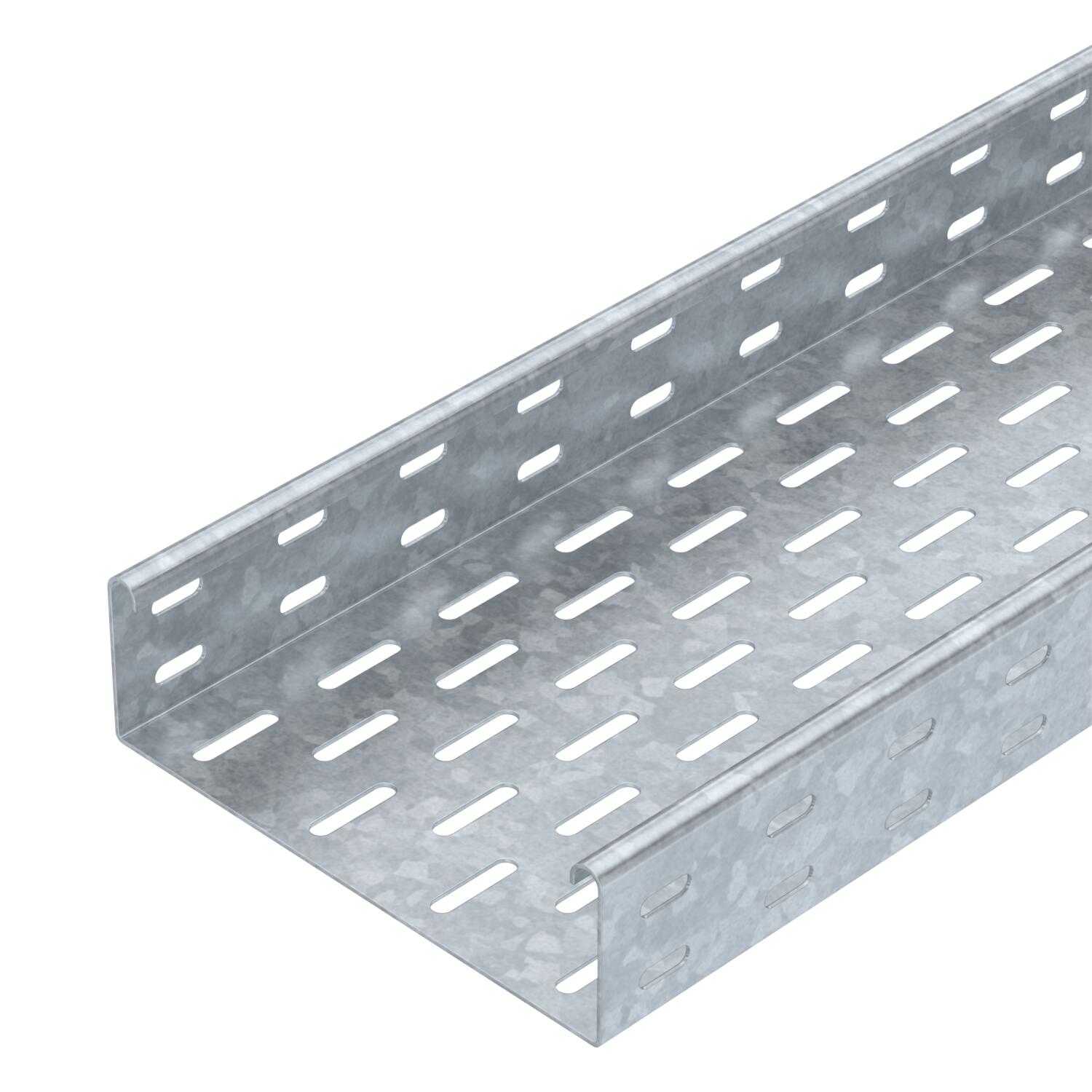

Kabelių lovelis SKS 60 FT

Art. Nr. 6056652 | EAN 4012196390076

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1,5 mm

Opprettholdelse av funksjon

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

SKS 60 = sunkioji kabelių lovelių sistema 60 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	2,65 kN/m
Atstumas tarp atramų 2,0 m	1,8 kN/m
Atstumas tarp atramų 2,5 m	1,15 kN/m
Atstumas tarp atramų 3,0 m	0,5 kN/m
Aukštis	60 mm
Aukštis	2 in
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	8,979 kg CO₂e / 1 Metras

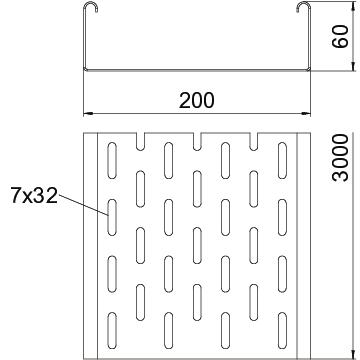

Dydis	60x200x3000
Ilgis	3000 mm
Ilgis	10 ft
Kabelių sistemos sujungiklio rūšis	įsuktas
Maß W	200 mm
Matmenys	60 x 200
Matmuo B	200 mm
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip

NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	118 cm²
Naudingasis skerspjūvis	11800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	taip
Paviršius	karštai cinkuotas
Plotis	200 mm
Plotis	8 in
Skardos storis	1,5 mm
Skardos storis	0,06 in
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne
Ugniai atsparus	Standartinės laikančiosios konstrukcijos funkcionalumo išlaikymas

Techniniai duomenys

SKS 60 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SKS 610 FT	3000 mm	100 mm	1,5 mm	taip	Plienas	karštai cinkuotas	6056636	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	taip	Plienas	karštai cinkuotas	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	taip	Plienas	karštai cinkuotas	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6056733	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė jungtis FT	RLVK 60 FT	6067603	Vienetas	10 Vienetas
Jungiamoji plokštė DD	SSLB 200 DD	7070314	Vienetas	20 Vienetas
Dangtis su pasukamu užraktu FT	DRL 200 FT	6051367	m	3 m
45° alkūnė 60 FT	RB 45 620 FT	6036134	Vienetas	1 Vienetas
90° alkūnė 60 FT	RB 90 620 FT	6036594	Vienetas	1 Vienetas
Kampas reguliuojamas 60 FT	RB W 620 FT	6037124	Vienetas	1 Vienetas
T formos prijungimo detalė 60 FT	RAA 620 FT	6042215	Vienetas	1 Vienetas
T formos elementas 60 FT	RT 620 FT	6038134	Vienetas	1 Vienetas
Sankryža 60 FT	RK 620 FT	7027413	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	DRL 200 DD	6052709	m	3 m
Pertvara 60 DD	TSG 60 DD	6062327	m	3 m
90° alkūnė 60 FT	RB 90 620 FT	7125220	Vienetas	1 Vienetas
