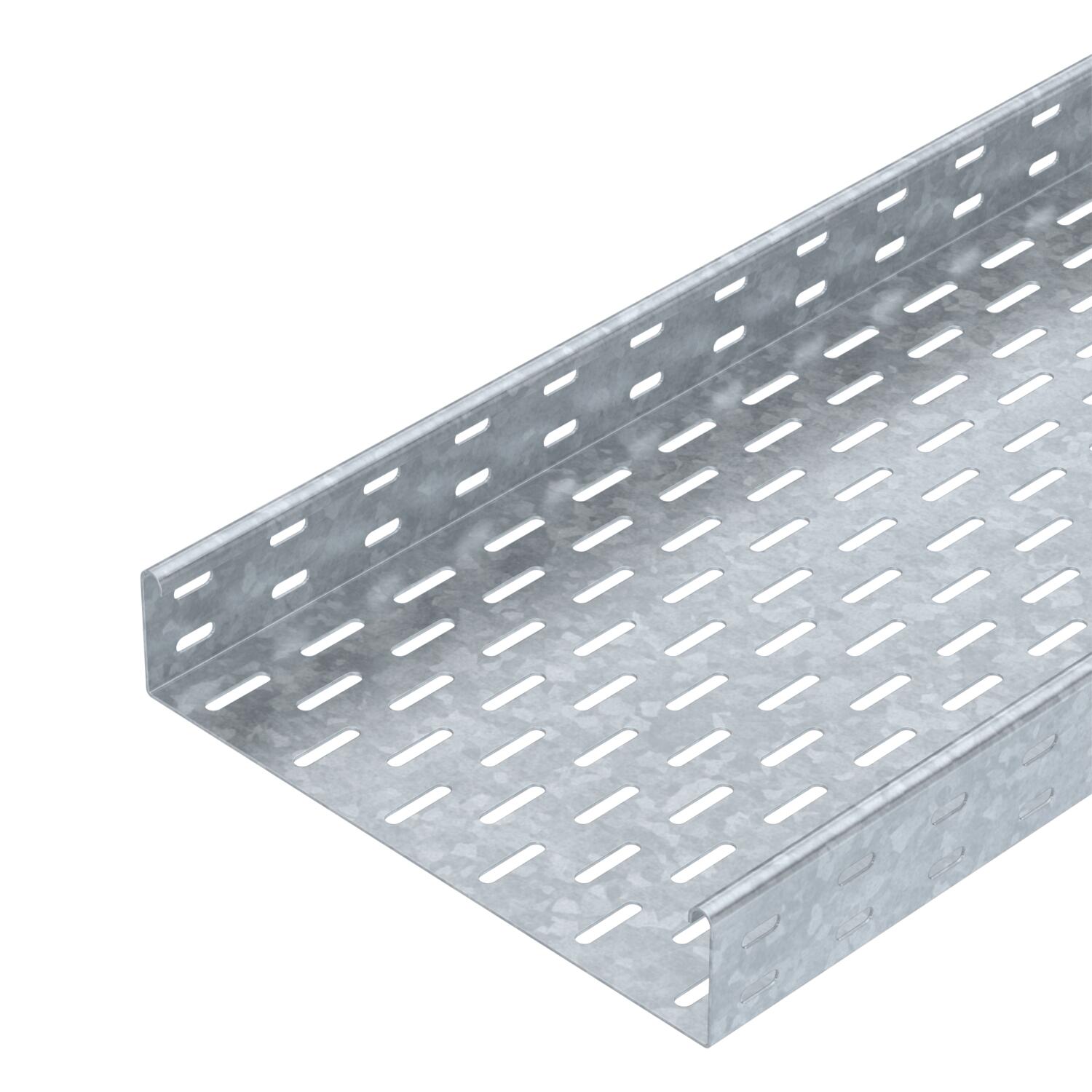

Kabelių lovelis SKS 60 FT 3000 | 300 | 1,5 | taip | Plienas | karštai cinkuotas

Kabelių lovelis SKS 60 FT

Art. Nr. 6056679 | EAN 4012196390137

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1,5 mm

Opprettholdelse av funksjon

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

SKS 60 = sunkioji kabelių lovelių sistema 60 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	2,65 kN/m
Atstumas tarp atramų 2,0 m	1,8 kN/m
Atstumas tarp atramų 2,5 m	1,15 kN/m
Atstumas tarp atramų 3,0 m	0,5 kN/m
Aukštis	2 in
Aukštis	60 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	11,56 kg CO₂e / 1 Metras

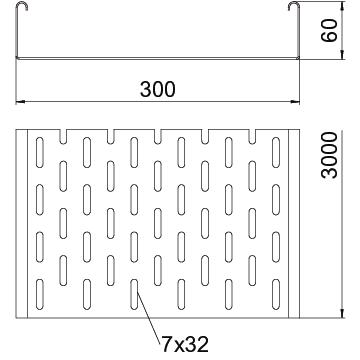

Dydis	60x300x3000
Ilgis	3000 mm
Ilgis	10 ft
Kabelių sistemos sujungiklio rūšis	įsuktas
Maß W	300 mm
Matmenys	60 x 300
Matmuo B	300 mm
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip

NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	178 cm²
Naudingasis skerspjūvis	17800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	taip
Paviršius	karštai cinkuotas
Plotis	300 mm
Plotis	12 in
Skardos storis	1,5 mm
Skardos storis	0,06 in
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne
Ugniai atsparus	Standartinės laikančiosios konstrukcijos funkcionalumo išlaikymas

Techniniai duomenys

SKS 60 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SKS 610 FT	3000 mm	100 mm	1,5 mm	taip	Plienas	karštai cinkuotas	6056636	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	taip	Plienas	karštai cinkuotas	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	taip	Plienas	karštai cinkuotas	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6056733	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė jungtis FT	RLVK 60 FT	6067603	Vienetas	10 Vienetas
Jungiamoji plokštė DD	SSLB 300 DD	7070318	Vienetas	20 Vienetas
Dangtis su pasukamu užraktu FT	DRL 300 FT	6051383	m	3 m

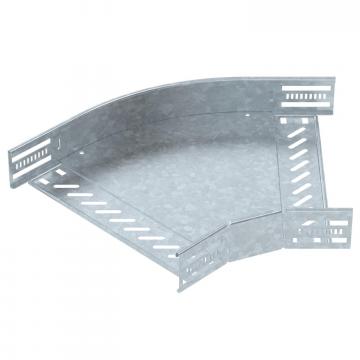

45° alkūnė 60 FT	RB 45 630 FT	6036136	Vienetas	1 Vienetas

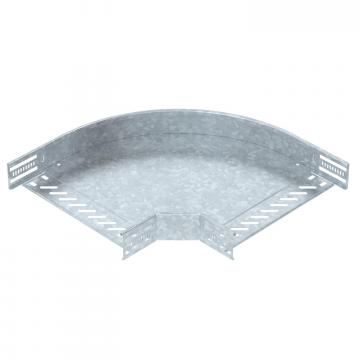

90° alkūnė 60 FT	RB 90 630 FT	6036596	Vienetas	1 Vienetas

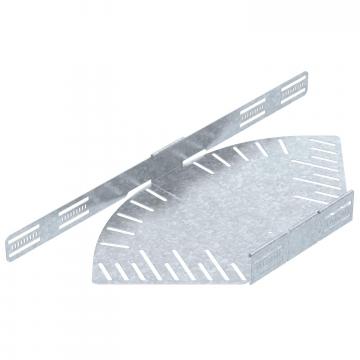

Kampas reguliuojamas 60 FT	RB W 630 FT	6037126	Vienetas	1 Vienetas

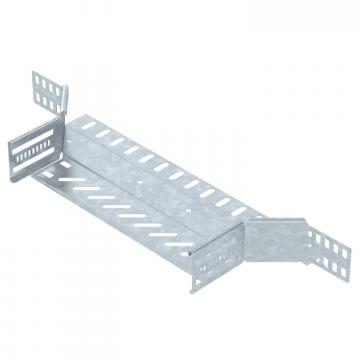

T formos prijungimo detalė 60 FT	RAA 630 FT	6042217	Vienetas	1 Vienetas

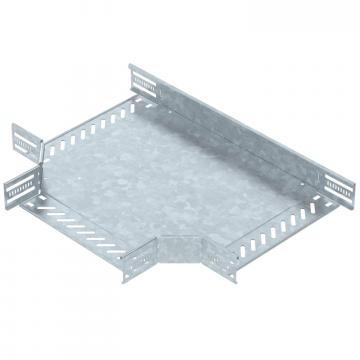

T formos elementas 60 FT	RT 630 FT	6038136	Vienetas	1 Vienetas

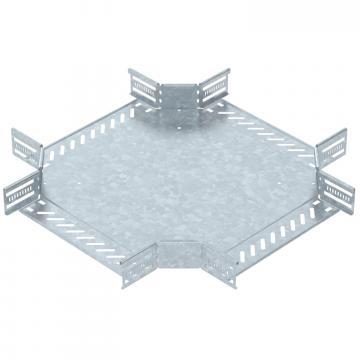

Sankryža 60 FT	RK 630 FT	7027415	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	DRL 300 DD	6052712	m	3 m
Pertvara 60 DD	TSG 60 DD	6062327	m	3 m
90° alkūnė 60 FT	RB 90 630 FT	7125305	Vienetas	1 Vienetas
