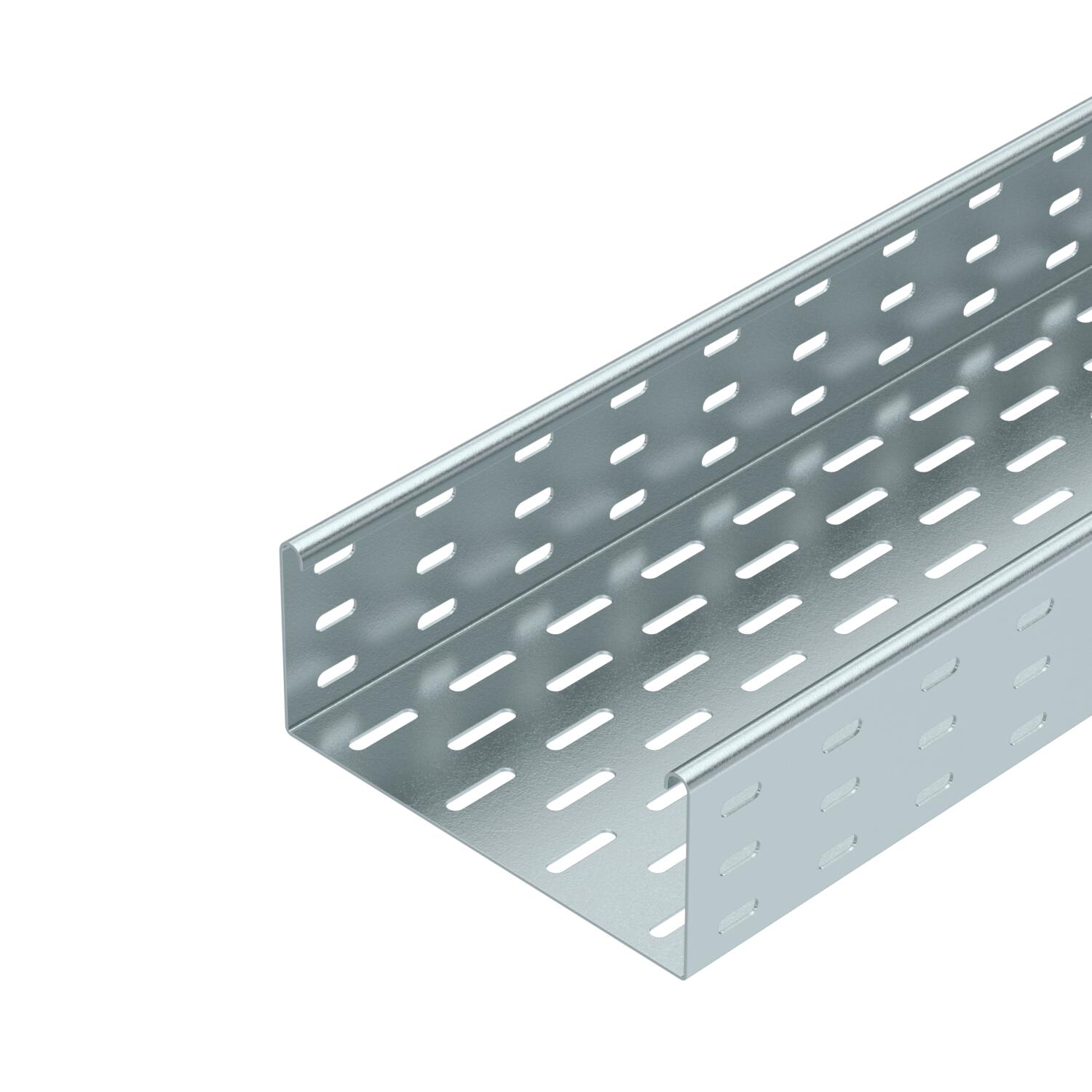

Kabelių lovelis SKS 85 FS 3000 | 200 | 1,5 | ne | Plienas | cinkuotas juostiniu būdu

Kabelių lovelis SKS 85 FS

Art. Nr. 6058205 | EAN 4012196061150

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1,5 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

SKS 85 = sunkioji kabelių lovelių sistema 85 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	2,8 kN/m
Atstumas tarp atramų 2,0 m	2,25 kN/m
Atstumas tarp atramų 2,5 m	1,5 kN/m
Atstumas tarp atramų 3,0 m	0,75 kN/m
Aukštis	85 mm
Aukštis	3 in
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	11,1981 kg CO₂e / 1 Metras

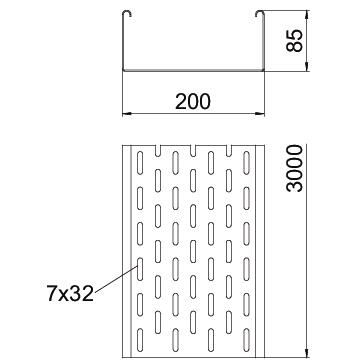

Dydis	85x200x3000
Ilgis	10 ft
Ilgis	3000 mm
Kabelių sistemos sujungiklio rūšis	įsuktas
Maß W	200 mm
Matmenys	85 x 200
Matmuo B	200 mm
Medžiaga	Plienas

Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	186 cm²
Naudingasis skerspjūvis	18600 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Plotis	8 in
Plotis	200 mm
Skardos storis	1,5 mm
Skardos storis	0,6 in
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	pridedamas sujungimo elementas
Sutvirtinta konstrukcija	ne

Techniniai duomenys

SKS 85 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SKS 810 FS	3000 mm	100 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6058108	m	3 m
SKS 820 FS	3000 mm	200 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6058205	m	3 m
SKS 830 FS	3000 mm	300 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6058302	m	3 m
SKS 840 FS	3000 mm	400 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6058396	m	3 m
SKS 850 FS	3000 mm	500 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6058507	m	3 m
SKS 860 FS	3000 mm	600 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6058604	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė ir kampinė jungtis FS	RLVL 85 FS	6067123	Vienetas	10 Vienetas
Jungiamoji plokštė FS	SSLB 200 FS	7070213	Vienetas	20 Vienetas
90° alkūnė 85 FS	RB 90 820 FS	6036702	Vienetas	1 Vienetas
Kampas reguliuojamas 85 FS	RB W 820 FS	6037202	Vienetas	1 Vienetas
T formos prijungimo elementas 85 FS	RAA 820 FS	6042133	Vienetas	1 Vienetas
T formos elementas 85 FS	RT 820 FS	6038212	Vienetas	1 Vienetas
Kryžmė 85 FS	RK 820 FS	7027333	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 200 FS	6052207	m	3 m
Pertvara 85 FS	TSG 85 FS	6062114	m	3 m
90° alkūnė 85 FS	RB 90 820 FS	7001789	Vienetas	1 Vienetas
