Kabelių lovelis SKS 85 FT 3000 | 500 | 1,5 | ne | Plienas | karštai cinkuotas

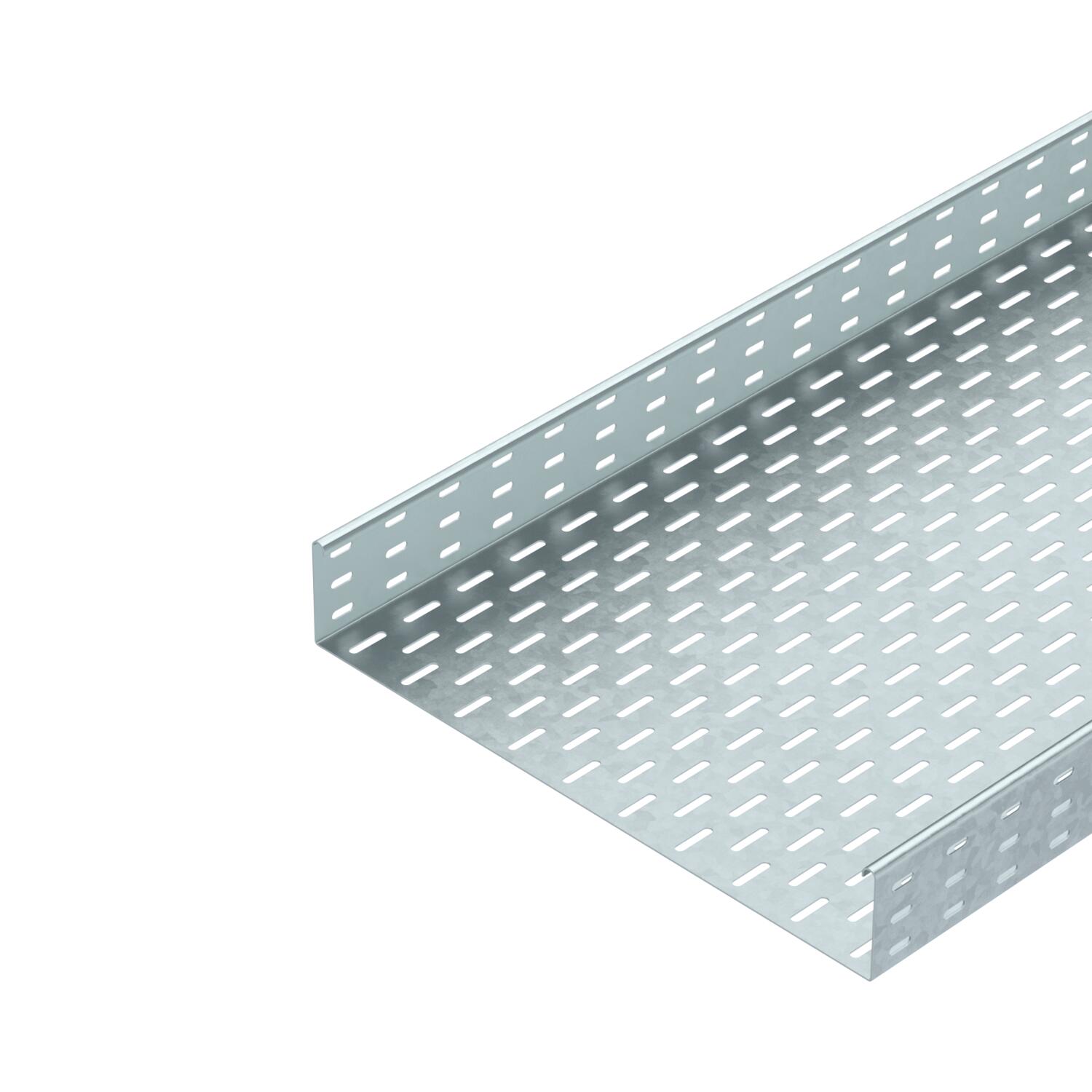

Kabelių lovelis SKS 85 FT

Art. Nr. 6058728 | EAN 4012196061693

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1,5 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

SKS 85 = sunkioji kabelių lovelių sistema 85 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	2,8 kN/m
Atstumas tarp atramų 2,0 m	2,25 kN/m
Atstumas tarp atramų 2,5 m	1,5 kN/m
Atstumas tarp atramų 3,0 m	0,75 kN/m
Aukštis	85 mm
Aukštis	3 in
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	17,9967 kg CO₂e / 1 Metras

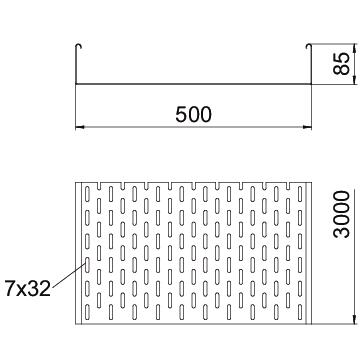

Dydis	85x500x3000
Ilgis	10 ft
Ilgis	3000 mm
Kabelių sistemos sujungiklio rūšis	įsuktas
Matmenys	85 x 500
Matmuo B	500 mm
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip

NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	42300 mm²
Naudingasis skerspjūvis	423 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Plotis	500 mm
Plotis	20 in
Skardos storis	0,6 in
Skardos storis	1,5 mm
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne

Techniniai duomenys

SKS 85 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SKS 810 FT	3000 mm	100 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6058620	m	3 m
SKS 820 FT	3000 mm	200 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6058647	m	3 m
SKS 830 FT	3000 mm	300 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6058663	m	3 m
SKS 840 FT	3000 mm	400 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6058698	m	3 m
SKS 850 FT	3000 mm	500 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6058728	m	3 m
SKS 860 FT	3000 mm	600 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6058744	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė ir kampinė jungtis FT	RLVL 85 FT	6067816	Vienetas	10 Vienetas
Dangtis su pasukamu užraktu FT	DRL 500 FT	6051448	m	3 m
90° alkūnė 85 FT	RB 90 850 FT	6036720	Vienetas	1 Vienetas
Kampas reguliuojamas 85 FT	RB W 850 FT	6037228	Vienetas	1 Vienetas
T formos prijungimo elementas 85 FT	RAA 850 FT	6042241	Vienetas	1 Vienetas
T formos elementas 85 FT	RT 850 FT	6038238	Vienetas	1 Vienetas
Kryžmė 85 FT	RK 850 FT	7027439	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	DRL 500 DD	6052718	m	3 m
Pertvara 85 DD	TSG 85 DD	6062331	m	3 m
