Kabelių lovelis SKSU 110 FT 3000 | 100 | 1,5 | ne | Plienas | karštai cinkuotas

Kabelių lovelis SKSU 110 FT

Art. Nr. 6064795 | EAN 4012196397754

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1,5 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

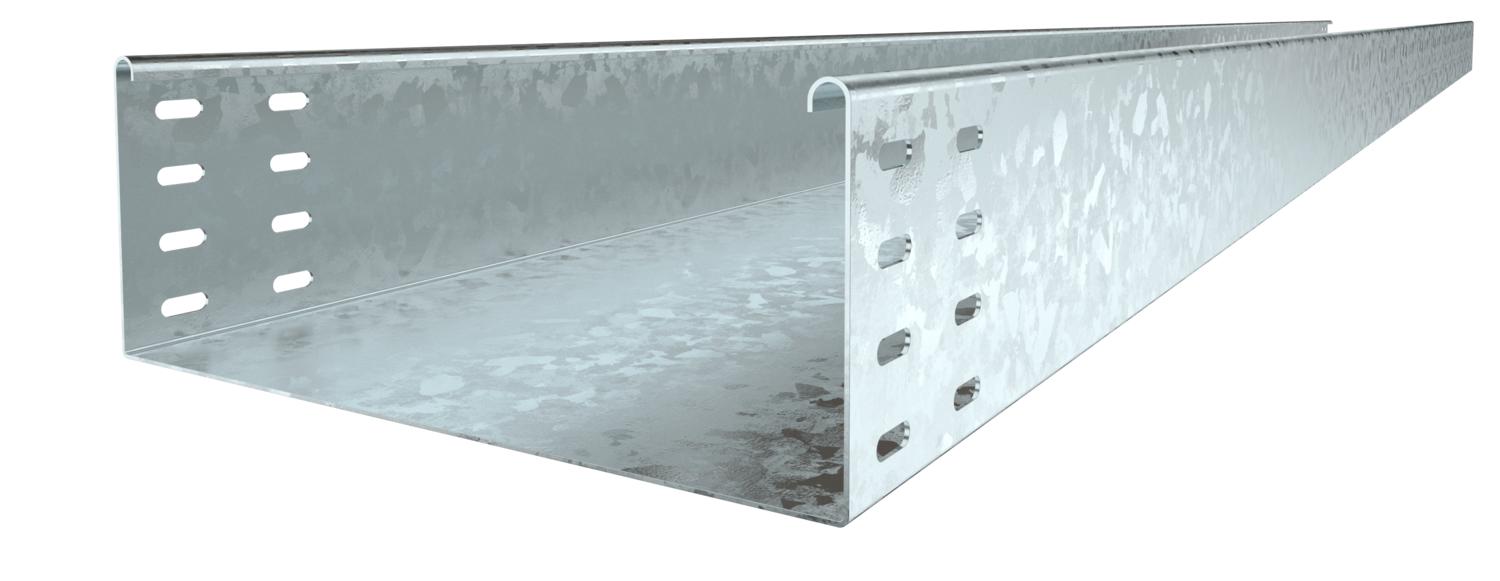

SKSU 110 = sunkioji kabelių lovelių sistema, neperforuota, 110 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	3 kN/m
Atstumas tarp atramų 2,0 m	2,4 kN/m
Atstumas tarp atramų 2,5 m	1,76 kN/m
Atstumas tarp atramų 3,0 m	1,2 kN/m
Atstumas tarp atramų 3,5 m	0,84 kN/m
Atstumas tarp atramų 4,0 m	0,8 kN/m
Aukštis	4 in
Aukštis	110 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	9,175 kg CO₂e / 1 Metras
Dydis	110x100x3000
Ilgis	3000 mm
Ilgis	10 ft
Kabelių sistemos sujungiklio rūšis	įsuktas
Matmenys	110 x 100
Matmuo B	100 mm
Medžiaga	Plienas

Montažinis pagrindo perforavimas	ne
NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	108 cm²
Naudingasis skerspjūvis	10800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Plotis	100 mm
Plotis	4 in
Skardos storis	1,5 mm
Skardos storis	0,06 in
Šonų perforavimas	ne
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne

Techniniai duomenys

SKSU 110 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SKSU 110 FT	3000 mm	100 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6064795	m	3 m
SKSU 120 FT	3000 mm	200 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6064833	m	3 m
SKSU 130 FT	3000 mm	300 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6064884	m	3 m
SKSU 140 FT	3000 mm	400 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6064922	m	3 m
SKSU 150 FT	3000 mm	500 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6064965	m	3 m
SKSU 155 FT	3000 mm	550 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6064973	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė ir kampinė jungtis 110 FT	RLVL 110 FT	6067913	Vienetas	10 Vienetas
Jungiamoji plokštė DD	SSLB 100 DD	7070306	Vienetas	20 Vienetas
Dangtis su pasukamu užraktu FT	DRL 100 FT	6051340	m	3 m
45° alkūnė 110 FT	RB 45 110 FT	6036330	Vienetas	1 Vienetas
90° alkūnė 110 FT	RB 90 110 FT	6036830	Vienetas	1 Vienetas
Kampas reguliuojamas 110 FT	RB W 110 FT	6037320	Vienetas	1 Vienetas
T formos prijungimo elementas 110 FT	RAA 110 FT	6042251	Vienetas	1 Vienetas
T formos elementas 110 FT	RT 110 FT	6038320	Vienetas	1 Vienetas
Kryžmė 110 FT	RK 110 FT	7027451	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	DRL 100 DD	6052703	m	3 m
Pertvara 110 DD	TSG 110 DD	6062335	m	3 m
