Kabelių lovelis SKSU 60 FT 3000 | 100 | 1,5 | ne | Plienas | karštai cinkuotas

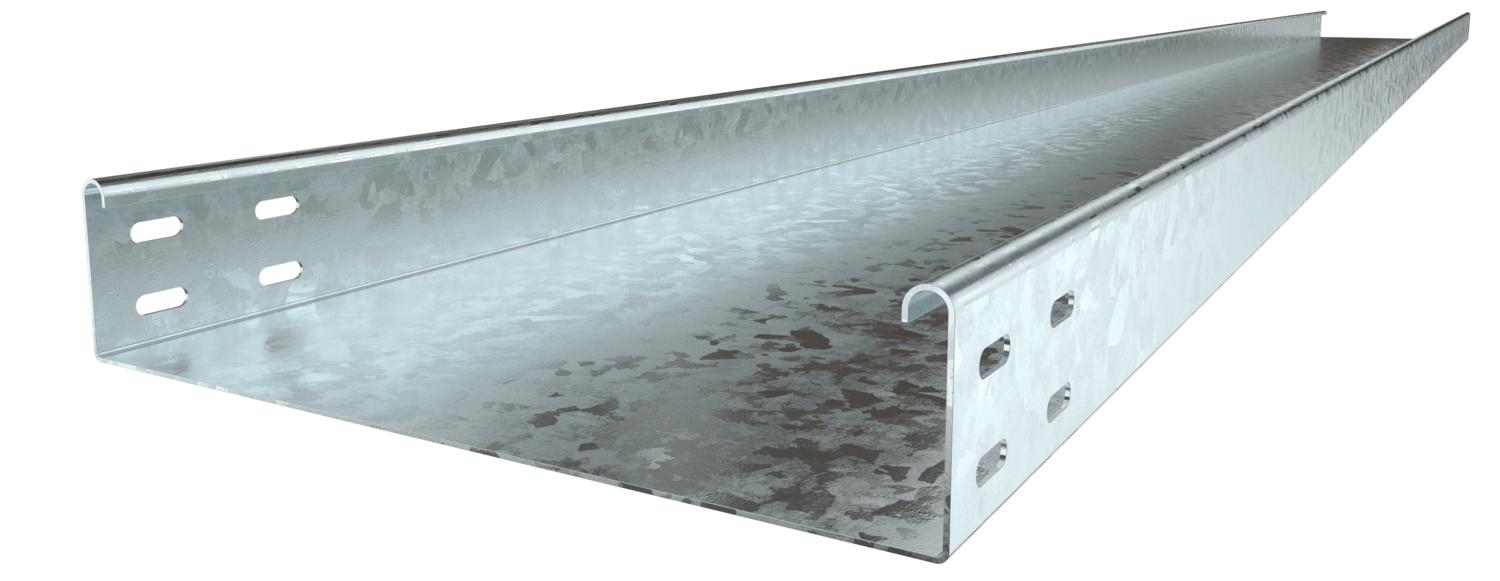

Kabelių lovelis SKSU 60 FT

Art. Nr. 6064307 | EAN 4012195069836

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1,5 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

SKSU 60 = sunkioji kabelių lovelių sistema, neperforuota, 60 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	2,6 kN/m
Atstumas tarp atramų 2,0 m	1,9 kN/m
Atstumas tarp atramų 2,5 m	1,1 kN/m
Atstumas tarp atramų 3,0 m	0,55 kN/m
Aukštis	60 mm
Aukštis	2 in
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	6,5264 kg CO₂e / 1 Metras
Dydis	60x100x3000
Ilgis	3000 mm
Ilgis	10 ft
Kabelių sistemos sujungiklio rūšis	įsuktas
Matmuo B	100 mm
Medžiaga	Plienas
Montažinis pagrindo perforavimas	ne

NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	58 cm²
Naudingasis skerspjūvis	5800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Plotis	4 in
Plotis	100 mm
Skardos storis	1,5 mm
Skardos storis	0,06 in
Šonų perforavimas	ne
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne

Techniniai duomenys

SKSU 60 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SKSU 610 FT	3000 mm	100 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6064307	m	3 m
SKSU 620 FT	3000 mm	200 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6064353	m	3 m
SKSU 630 FT	3000 mm	300 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6064409	m	3 m
SKSU 640 FT	3000 mm	400 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6064435	m	3 m
SKSU 650 FT	3000 mm	500 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6064515	m	3 m
SKSU 660 FT	3000 mm	600 mm	1,5 mm	ne	Plienas	karštai cinkuotas	6064523	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė jungtis FT	RLVK 60 FT	6067603	Vienetas	10 Vienetas
Jungiamoji plokštė DD	SSLB 100 DD	7070306	Vienetas	20 Vienetas
Dangtis su pasukamu užraktu FT	DRL 100 FT	6051340	m	3 m
45° alkūnė 60 FT	RB 45 610 FT	6036130	Vienetas	1 Vienetas
90° alkūnė 60 FT	RB 90 610 FT	6036590	Vienetas	1 Vienetas
Kampas reguliuojamas 60 FT	RB W 610 FT	6037120	Vienetas	1 Vienetas
T formos prijungimo detalė 60 FT	RAA 610 FT	6042211	Vienetas	1 Vienetas
T formos elementas 60 FT	RT 610 FT	6038130	Vienetas	1 Vienetas
Sankryža 60 FT	RK 610 FT	7027411	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	DRL 100 DD	6052703	m	3 m
Pertvara 60 DD	TSG 60 DD	6062327	m	3 m
