Kampas reguliuojamas 60 FS
Art. Nr. 6037102 | EAN 4012197340629
- Prekės aprašymas
-

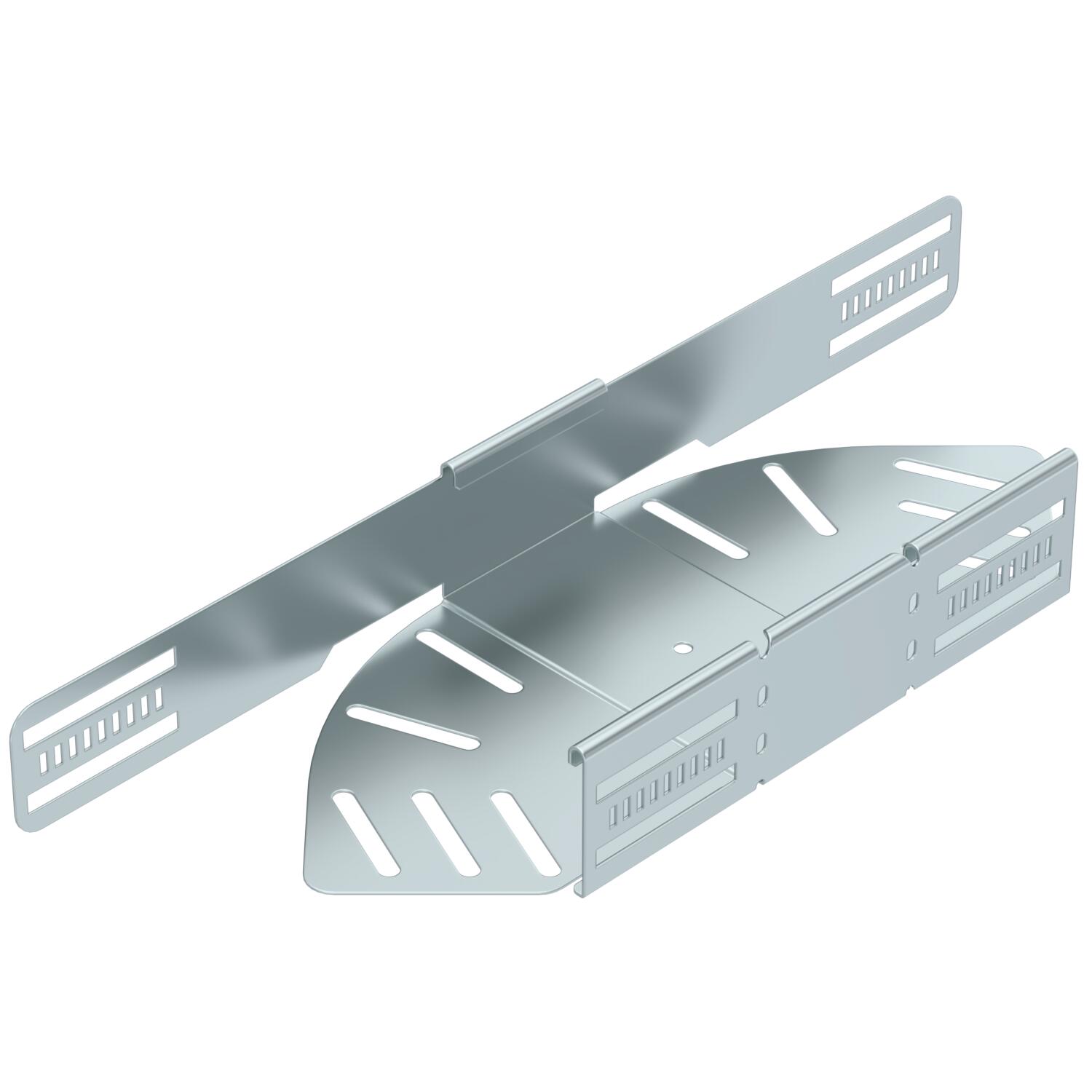

Prekės aprašymasReguliuojamo kampo posūkis horizontaliai atšakai sukurti, skirtas Magic ir prisukamiems kabelių loveliui, šonų aukštis 60 mm. Nuo 0 iki 90° reguliuojamas kampas. Montavimas be varžtų su dvigubais spaustukais arba varžtinė jungtis su plokščiagalviais varžtais FRS ir kombinuotomis veržlėmis M6. Naudojamas patalpose. Tvirtinimo medžiagas reikia užsisakyti atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys

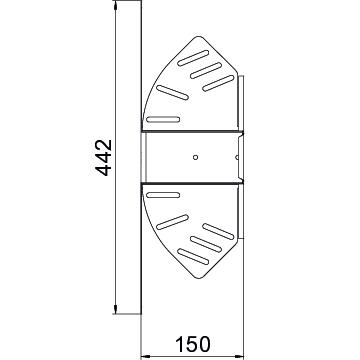

Atramos storis 1,25 mm Aukštis 60 mm Dydis 60x150 Kabelių sistemos sujungiklio rūšis įsuktas/suspaustas Konstrukcinė forma Pilnos komplektacijos lanksto alkūnė Krypties pakeitimas horizontalus Maks. naudojimo temperatūros diapazonas 120 °C Matmuo B 150 mm Matmuo L 442 mm Matmuo R 50 mm Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C Montažinis pagrindo perforavimas taip NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Pagrindo plokštės medžiagos storis 1 mm Paviršius cinkuotas juostiniu būdu Plotis 150 mm Rekomenduojamas varžtų skaičius 10 St. Skardos storis 1 mm Šonų perforavimas taip Spalva cinko Su viršutine dalimi ne Sujungimo elemento konstrukcija integruotas sujungimo elementas Sulenkimas (kampas) reguliuojamas Sutvirtinta konstrukcija ne - Visi tipai
-
Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis

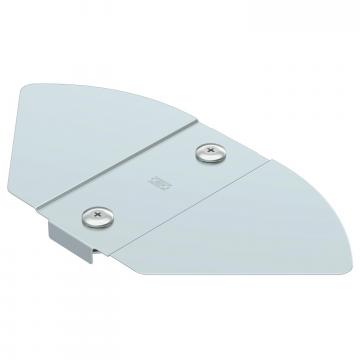

Kampo reguliuojamo dangtelis FS
RBD W 150 FS 6037502 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Dvigubas spaustukas armatūros montavimui A2
DOP A2 6035998 10 Vienetas - Atsisiuntimai
-
Duomenų lapas RB W 615 FS / 6037102 , 0.19MB , pdfKatalogas Cable support systems , 45.23MB , pdfES atitikties deklaracija RB W 615 FS / 6037102 , 0.13MB , pdfUK Atitikties Deklaracija RB W 615 FS / 6037102 , 0.09MB , pdfREACH Atitikties deklaracija RB W 615 FS / 6037102 , 0.12MB , pdfRoHS Atitikties deklaracija RB W 615 FS / 6037102 , 0.13MB , pdfKaip tinkamai parinkti Selection aid cable trays, screwable , 2.17MB , pdfKaip tinkamai parinkti Selection aid for cable trays, Magic , 0.23MB , pdfMontavimo instrukcija Latchable Magic cable tray systems , 11.95MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdfMontavimo instrukcija Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
