Kampas reguliuojamas 60 FS
Art. Nr. 6037112 | EAN 4012197340803
- Prekės aprašymas
-

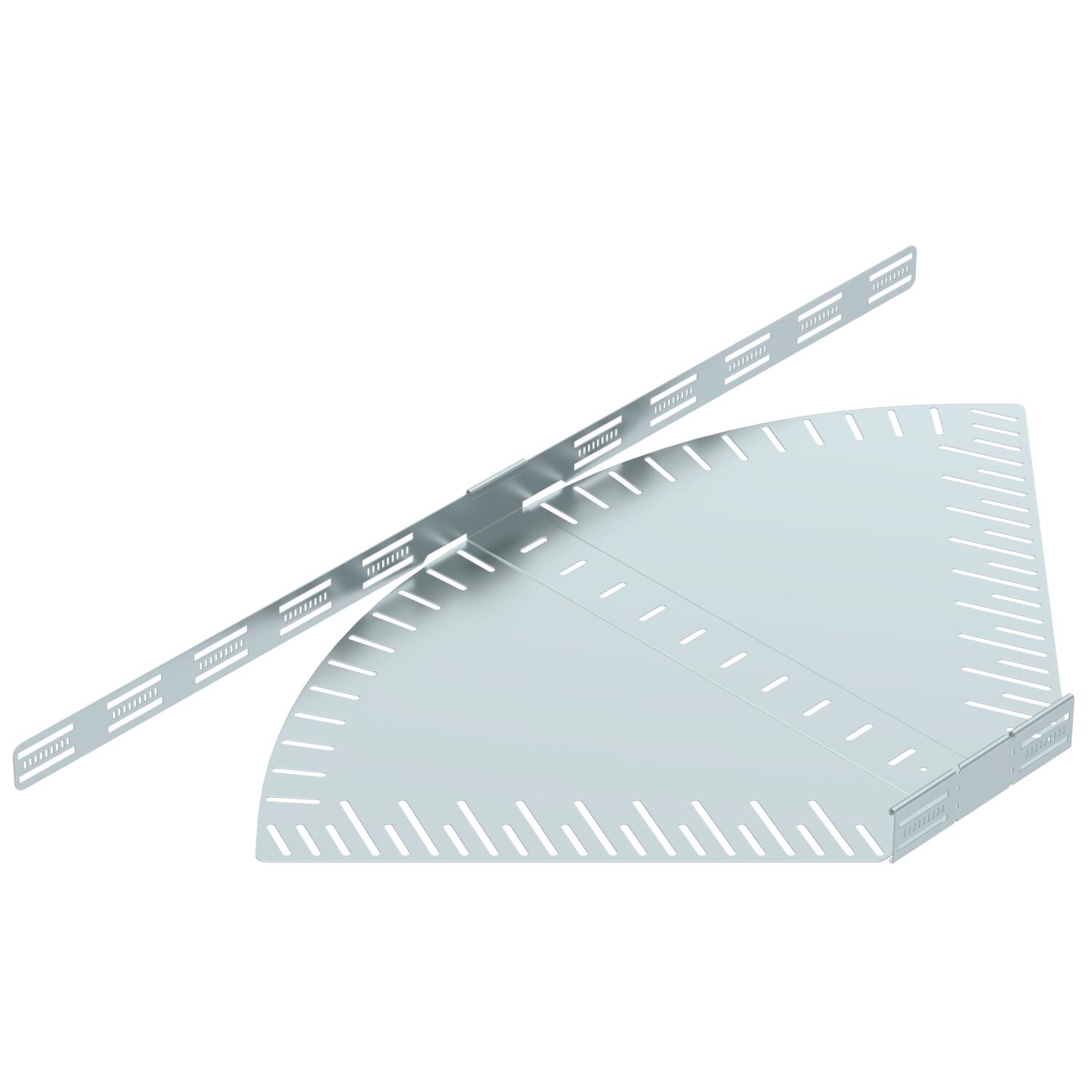

Prekės aprašymasReguliuojamo kampo posūkis horizontaliai atšakai sukurti, skirtas Magic ir prisukamiems kabelių loveliui, šonų aukštis 60 mm. Nuo 0 iki 90° reguliuojamas kampas. Montavimas be varžtų su dvigubais spaustukais arba varžtinė jungtis su plokščiagalviais varžtais FRS ir kombinuotomis veržlėmis M6. Naudojamas patalpose. Tvirtinimo medžiagas reikia užsisakyti atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys

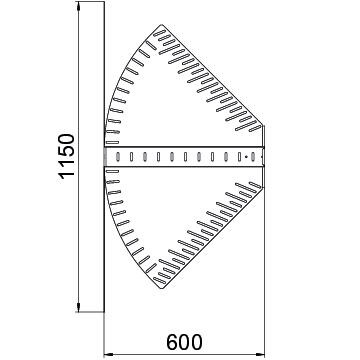

Atramos storis 1,25 mm Aukštis 60 mm Dydis 60x600 Kabelių sistemos sujungiklio rūšis įsuktas/suspaustas Konstrukcinė forma Pilnos komplektacijos lanksto alkūnė Krypties pakeitimas horizontalus Maks. naudojimo temperatūros diapazonas 120 °C Matmuo B 600 mm Matmuo L 1150 mm Matmuo R 50 mm Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C Montažinis pagrindo perforavimas taip NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Pagrindo plokštės medžiagos storis 1,25 mm Paviršius cinkuotas juostiniu būdu Plotis 600 mm Rekomenduojamas varžtų skaičius 16 St. Skardos storis 1,25 mm Šonų perforavimas taip Spalva cinko Su viršutine dalimi ne Sujungimo elemento konstrukcija integruotas sujungimo elementas Sulenkimas (kampas) reguliuojamas Sutvirtinta konstrukcija ne - Visi tipai
-
Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis

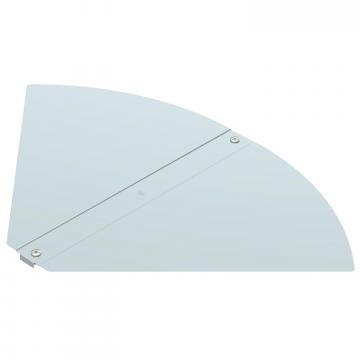

Kampo reguliuojamo dangtelis FS
RBD W 600 FS 6037512 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Dvigubas spaustukas armatūros montavimui A2
DOP A2 6035998 10 Vienetas - Atsisiuntimai
-
Duomenų lapas RB W 660 FS / 6037112 , 0.19MB , pdfKatalogas Cable support systems , 45.23MB , pdfES atitikties deklaracija RB W 660 FS / 6037112 , 0.13MB , pdfUK Atitikties Deklaracija RB W 660 FS / 6037112 , 0.09MB , pdfREACH Atitikties deklaracija RB W 660 FS / 6037112 , 0.12MB , pdfRoHS Atitikties deklaracija RB W 660 FS / 6037112 , 0.13MB , pdfKaip tinkamai parinkti Selection aid cable trays, screwable , 2.17MB , pdfKaip tinkamai parinkti Selection aid for cable trays, Magic , 0.23MB , pdfMontavimo instrukcija Latchable Magic cable tray systems , 11.95MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdfMontavimo instrukcija Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
