Kanalo blokas, skirtas GES4, 100-150 mm 2400 | 400 | 100 | 150 | 3

Kanalo blokas, skirtas GES4, 100-150 mm

Art. Nr. 7424622 | EAN 4012195244721

Art. Nr. / Tipas

Ilgis	2400 mm

Plotis

Min. kanalo aukštis	100 mm

Maks. kanalo aukštis	150 mm

Dangteliai	3

Prekės aprašymas

Prekės aprašymas

Montuoti parengtas kanalo blokas su 3 arba 6 įmontuojamais dangteliais prietaisams, skirtas laidams tiesti ir standartiniams mazgams, kurių vardinis dydis 4, sumontuoti, susidedantis iš kanalo pagrindo (grindų įdubos su šoniniais ir grindų dangos klojimo profiliais) ir kanalo dangčio su aklinai uždaryta montavimo anga. Grindų įduba su laikomuoju antdėklu, skirtu pertvarų, sukuriančių galvaninį kontaktą, tvirtinimui. Į komplektaciją įeina 6 reguliuojamo aukščio atraminiai laikikliai, 6 atramos besiūlėms grindims ir dangčios sandūrų tarpikliai (3 vnt., kai kanalo vardinis plotis – 300) arba reguliuojamo aukščio dangčio sandūrų atramos: 3 vnt., kai kanalo vardinis plotis yra 400 ir 6 vnt., kai kanalo vardinis plotis – 500 ir 600. Pristatant kanalo dangtis yra priveržtas.

Techniniai duomenys

Techniniai duomenys

atsiejami	ne
Dangteliai	3
Dangtelio medžiagos storis	4
Dangtelio tvirtinimas fiksuojant	ne
Dydis	2400x400x100
Ilgis	2400 mm
Įstatomų skiriamųjų sienelių skaičius	2

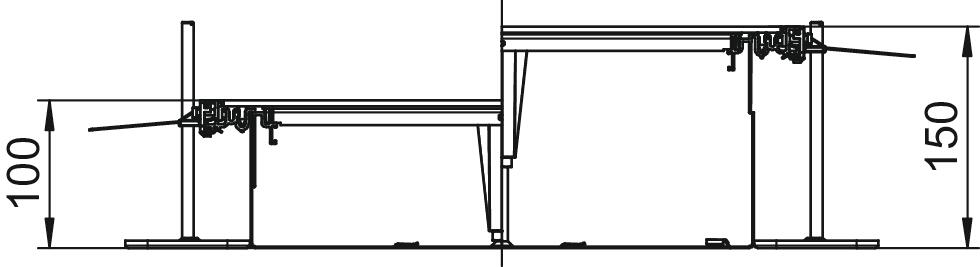

Maks. aukščio reguliavimo ribos	150 mm
Maks. kanalo aukštis	150 mm
Mažiausias liejamų grindų aukštis	100
Medžiaga	Plienas
Min. aukščio reguliavimo ribos	100 mm
Min. kanalo aukštis	100 mm
Montavimo anga	kvadratinis
Montavimo anga	grindiniam liukui
Montavimo angos dangtelis	taip

Nuimama viršutinė dalis	taip
Numatytų standartinių mazgų skaičius	3
Pagrindo plokštė	taip
Paviršius	cinkuotas juostiniu būdu
Pertvaro tvirtinimas	įkišti
Plotis	400 mm
Prietaisų dėžučių vardinis dydis	4
Sekcijų skaičius	3 St.
Su iškyša	taip
Su pertvara	ne
Su potencialų išlyginimu	ne
Su prijungimo anga	taip
Tarpiklio įmontavimo galimybė	taip
Tinka išsiplėtimo siūlei	ne
Virš grindų montuojamos talpos įmontavimo anga	ne

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Min. kanalo aukštis	Maks. kanalo aukštis	Dangteliai	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
OKA-W30010050D4	2400 mm	300 mm	100 mm	150 mm	3	7424620	m	2,4 m
OKA-W40010050D4	2400 mm	400 mm	100 mm	150 mm	3	7424622	m	2,4 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Montavimo elementai kampinei atšakai į kairę, aukštis 40-240 mm	OKA-G40040240FBL	7423964	Vienetas	1 Vienetas
Montavimo elementai kampinei atšakai į dešinę, aukštis 40-240 mm	OKA-G40040240FBR	7423984	Vienetas	1 Vienetas
Kanalo galinė detalė, aukštis – 40–240 mm	OKA-G40040240ES	7424304	Vienetas	1 Vienetas
Montavimo elementai kanalo atšakai T ir kryžmei	OKA FB2 TX	7424821	Vienetas	1 Vienetas
Apsauginio laido prijungimo gnybtas	8AWR	6288704	Vienetas	10 Vienetas
