Kanalo blokas, skirtas GES9, 40-240 mm 2400 | 600 | 40 | 240 | 6

Kanalo blokas, skirtas GES9, 40-240 mm

Art. Nr. 7424224 | EAN 4012195243700

Art. Nr. / Tipas

Ilgis	2400 mm

Plotis

Min. kanalo aukštis	40 mm

Maks. kanalo aukštis	240 mm

Dangteliai

Prekės aprašymas

Prekės aprašymas

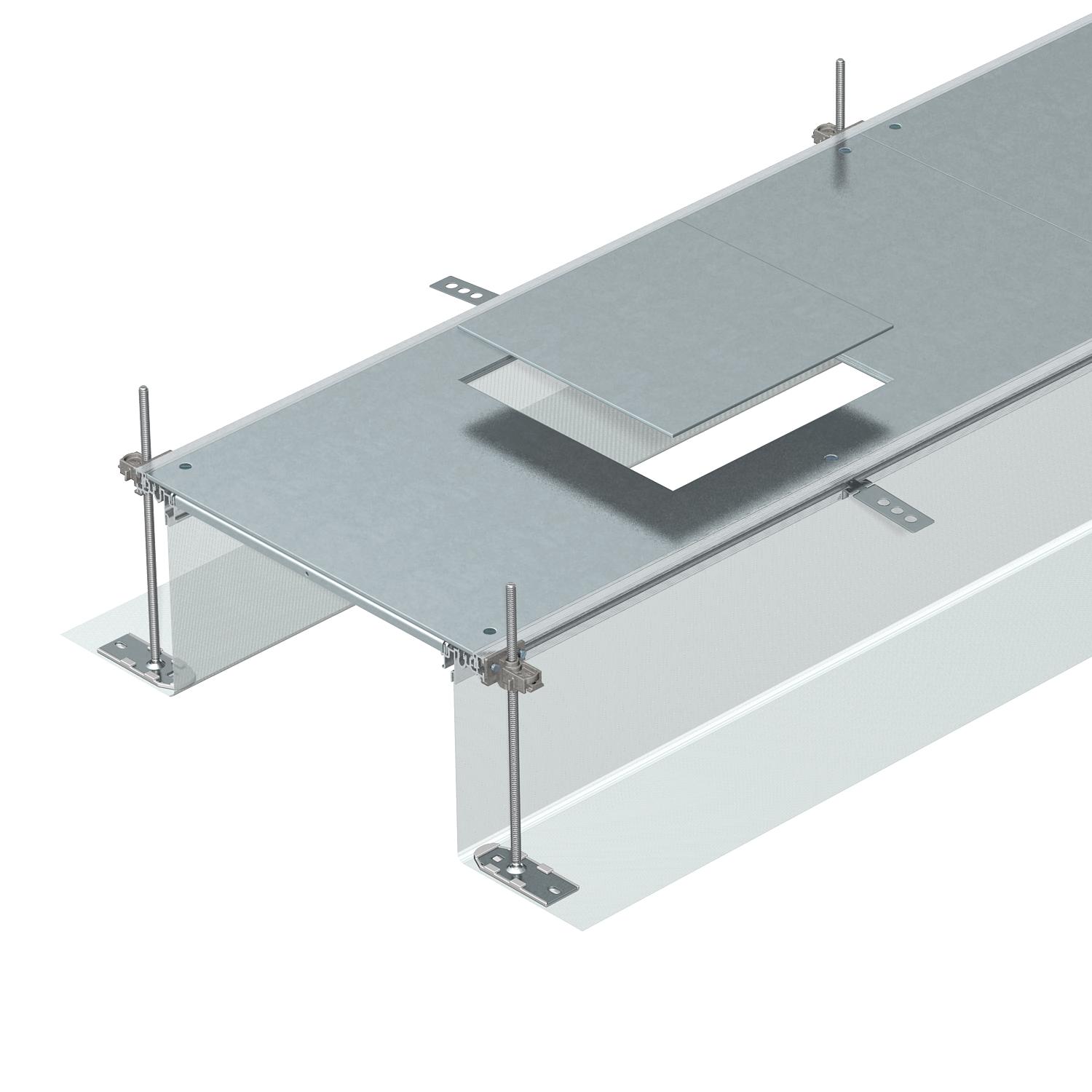

Montuoti parengtas kanalo blokas su 3 arba 6 įmontuojamais dangteliais prietaisams, skirtas laidams tiesti ir standartiniams mazgams, kurių vardinis dydis 9, sumontuoti, susidedantis iš dviejų šoninių profilių su pridedama lanksčia šonine sienele iš vielinio tinklo, grindų dangos klojimo profiliais 4 mm ir kanalo dangtis su aklinai uždaryta montavimo anga. Į komplektaciją įeina 6 reguliuojamo aukščio atraminiai laikikliai, 6 atramos besiūlėms grindims ir 3 dangčio sandūrų atramos, kai kanalo plotis yra 400 ir 6 dangčio sandūrų atramos, kai kanalo plotis – 500 ir 600. Aukščio reguliavimo blokai (prašome atsižvelgti į aukščio reguliatoriaus aukštį), reikalingi dangčio sandūrų atramoms 400, 500 ir 600 neįeina į komplektaciją, prašome užsisakyti atskirai. Pristatant kanalo dangčiai yra priveržti.

Techniniai duomenys

Techniniai duomenys

atsiejami	taip
Dangteliai	6
Dangtelio medžiagos storis	4
Dangtelio tvirtinimas fiksuojant	ne
Dydis	2400x600x240
Ilgis	2400 mm

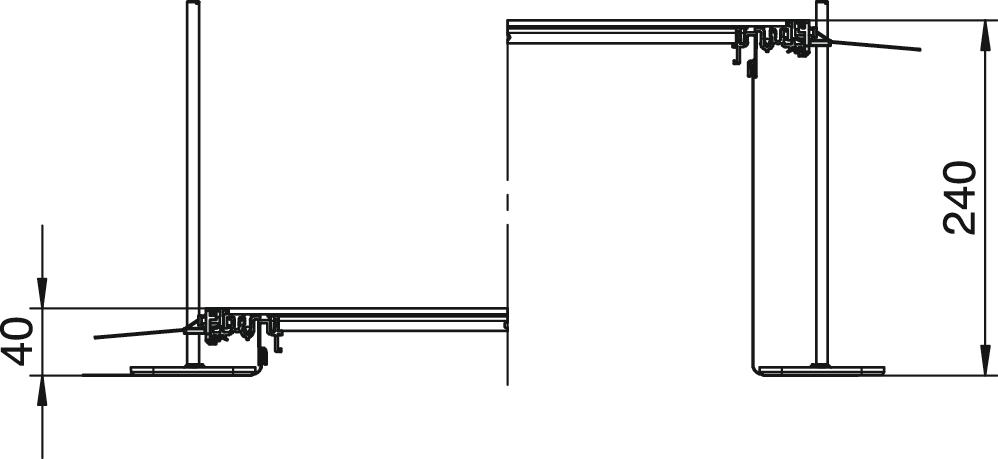

Maks. aukščio reguliavimo ribos	240 mm
Maks. kanalo aukštis	240 mm
Mažiausias liejamų grindų aukštis	40
Medžiaga	Plienas
Min. aukščio reguliavimo ribos	40 mm
Min. kanalo aukštis	40 mm
Montavimo anga	kvadratinis
Montavimo anga	grindiniam liukui

Montavimo angos dangtelis	taip
Nuimama viršutinė dalis	taip
Numatytų standartinių mazgų skaičius	6
Pagrindo plokštė	ne
Paviršius	cinkuotas juostiniu būdu
Plotis	600 mm
Prietaisų dėžučių vardinis dydis	9
Su iškyša	taip
Su pertvara	ne
Su potencialų išlyginimu	ne
Su prijungimo anga	ne
Tarpiklio įmontavimo galimybė	taip
Tinka išsiplėtimo siūlei	ne
Virš grindų montuojamos talpos įmontavimo anga	ne

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Min. kanalo aukštis	Maks. kanalo aukštis	Dangteliai	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
OKA-G40040240D9	2400 mm	400 mm	40 mm	240 mm	3	7424220	m	2,4 m
OKA-G50040240D9	2400 mm	500 mm	40 mm	240 mm	6	7424222	m	2,4 m
OKA-G60040240D9	2400 mm	600 mm	40 mm	240 mm	6	7424224	m	2,4 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Montavimo elementai kampinei atšakai į kairę, aukštis 40-240 mm	OKA-G60040240FBL	7423968	Vienetas	1 Vienetas
Montavimo elementai kampinei atšakai į dešinę, aukštis 40-240 mm	OKA-G60040240FBR	7423988	Vienetas	1 Vienetas
Kanalo galinė detalė, aukštis – 40–240 mm	OKA-G60040240ES	7424308	Vienetas	1 Vienetas
Montavimo elementai kanalo atšakai T ir kryžmei	OKA FB2 TX	7424821	Vienetas	1 Vienetas
Aukščio reguliavimo blokas, skirtas dangčio sandūrų atramai, kanalo aukštis – 60-110 mm	NE DSU2 6050	7424842	Vienetas	3 Vienetas
Aukščio reguliavimo blokas, skirtas dangčio sandūrų atramai, kanalo aukštis – 100-175 mm	NE DSU2 10075	7424844	Vienetas	3 Vienetas
Aukščio reguliavimo blokas, skirtas dangčio sandūrų atramai, kanalo aukštis – 170-245 mm	NE DSU2 17075	7424846	Vienetas	3 Vienetas
Apsauginio laido prijungimo gnybtas	8AWR	6288704	Vienetas	10 Vienetas

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Pertvara 60 FS	TSG 60 FS	6062068	m	3 m
Pertvara 85 FS	TSG 85 FS	6062114	m	3 m
Pertvara 110 FS	TSG 110 FS	6062122	m	3 m
Instrumentas, 300 N	WZ 1029	7408634	Vienetas	1 Vienetas
