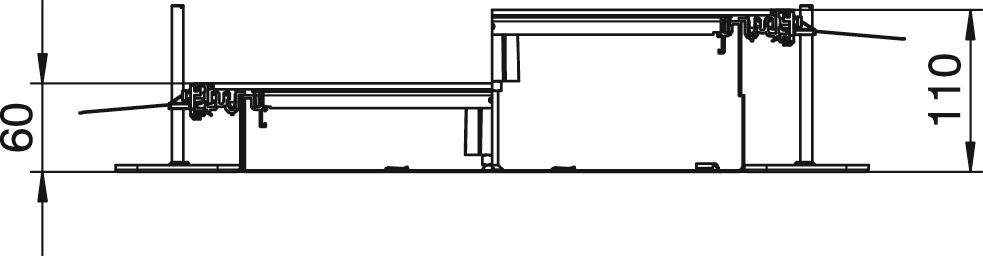

Kanalo blokas, skirtas GESR9, aukštis – 60-110 mm
Art. Nr. 7424780 | EAN 4012195245018
- Prekės aprašymas
-
Prekės aprašymasMontuoti parengtas kanalo blokas su 3 arba 6 įmontuojamais dangteliais prietaisams, skirtas laidams tiesti ir standartiniams mazgams, kurių vardinis dydis R9, sumontuoti, susidedantis iš kanalo pagrindo (grindų įdubos su šoniniais ir grindų dangos klojimo profiliais) ir kanalo dangčio su aklinai uždaryta montavimo anga. Grindų įduba su laikomuoju antdėklu, skirtu pertvarų, sukuriančių galvaninį kontaktą, tvirtinimui. Į komplektaciją įeina 6 reguliuojamo aukščio atraminiai laikikliai, 6 atramos besiūlėms grindims ir reguliuojamo aukščio dangčio sandūrų atramos: 3 vnt, kai kanalo vardinis plotis – 400 ir 6 vnt., kai kanalo vardinis plotis yra 500 ir 600. Pristatant kanalo dangtis yra priveržtas.
-
- Techniniai duomenys
-
Techniniai duomenys
atsiejami ne Dangteliai 3 Dangtelio medžiagos storis 4 Dangtelio tvirtinimas fiksuojant ne Dydis 2400x400x60 Ilgis 2400 mm Įstatomų skiriamųjų sienelių skaičius 2 Maks. aukščio reguliavimo ribos 110 mm Maks. kanalo aukštis 110 mm Mažiausias liejamų grindų aukštis 60 Medžiaga Plienas Min. aukščio reguliavimo ribos 60 mm Min. kanalo aukštis 60 mm Montavimo anga grindiniam liukui Montavimo anga apvalus Montavimo angos dangtelis taip Nuimama viršutinė dalis taip Numatytų standartinių mazgų skaičius 3 Pagrindo plokštė taip Paviršius cinkuotas juostiniu būdu Plotis 400 mm Sekcijų skaičius 3 St. Su iškyša taip Su pertvara ne Su potencialų išlyginimu ne Su prijungimo anga taip Tarpiklio įmontavimo galimybė taip Tinka išsiplėtimo siūlei ne Virš grindų montuojamos talpos įmontavimo anga ne - Visi tipai
- Atsisiuntimai
-
Duomenų lapas OKA-W4006050DR9 / 7424780 , 0.16MB , pdfES atitikties deklaracija OKA-W4006050DR9 / 7424780 , 0.16MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas OKA , 0.18MB , pdfMontavimo instrukcija Grindų kanalinės sistemos OKA-G ir OKA-W montavimo instrukcija , 0.02MB , pdfNėra šio gaminio aprašymų
