Kanalo blokas, uždaras, aukštis – 100-150 mm 2400 | 600 | 100 | 150 | 3

Kanalo blokas, uždaras, aukštis – 100-150 mm

Art. Nr. 7424458 | EAN 4012195244325

Art. Nr. / Tipas

Ilgis	2400 mm

Plotis

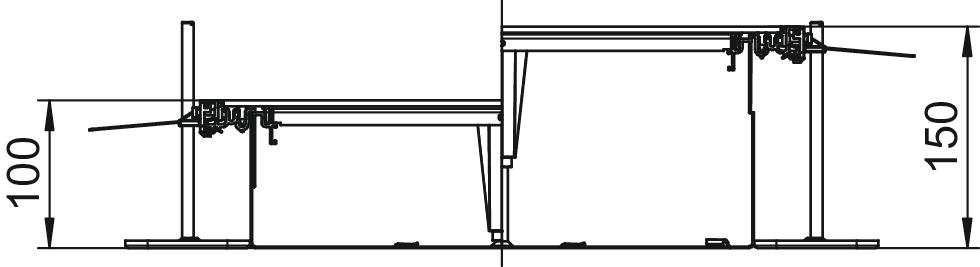

Min. kanalo aukštis	100 mm

Maks. kanalo aukštis	150 mm

Dangteliai	3

Prekės aprašymas

Prekės aprašymas

Montuoti parengtas kanalo blokas su 3 sandarinimo elementais, skirtais laidams tiesti, susidedantis iš kanalo pagrindo (grindų įdubos su šoniniais ir grindų dangos klojimo profiliais) ir kanalo dangčio. Grindų įduba su laikomuoju antdėklu, skirtu pertvarų, sukuriančių galvaninį kontaktą, tvirtinimui. Į komplektaciją įeina 6 reguliuojamo aukščio atraminiai laikikliai, 6 atramos besiūlėms grindims ir dangčio sandūrų tarpinės (3 vnt., kai kanalo vardinis plotis – 200 ir 300) arba reguliuojamo aukščio dangčio sandūrų atramos: 3 vnt., kai kanalo vardinis plotis yra 400 ir 6 vnt., kai kanalo vardinis plotis – 500 ir 600. Pristatant kanalo dangtis yra priveržtas.

Techniniai duomenys

Techniniai duomenys

atsiejami	ne
Dangteliai	3
Dangtelio medžiagos storis	4
Dangtelio tvirtinimas fiksuojant	ne
Dydis	2400x600x100
Ilgis	2400 mm
Įstatomų skiriamųjų sienelių skaičius	2
Maks. aukščio reguliavimo ribos	150 mm
Maks. kanalo aukštis	150 mm
Mažiausias liejamų grindų aukštis	100
Medžiaga	Plienas
Min. aukščio reguliavimo ribos	100 mm
Min. kanalo aukštis	100 mm
Montavimo anga	be
Montavimo angos dangtelis	ne

Naudingasis skerspjūvis	40800 mm²
Nuimama viršutinė dalis	taip
Numatytų standartinių mazgų skaičius	3
Pagrindo plokštė	taip
Paviršius	cinkuotas juostiniu būdu
Pertvaro tvirtinimas	fiksuoti
Plotis	600 mm
Sekcijų skaičius	3 St.
Su iškyša	taip
Su pertvara	ne
Su potencialų išlyginimu	ne
Su prijungimo anga	ne
Tarpiklio įmontavimo galimybė	taip
Tinka išsiplėtimo siūlei	ne
Virš grindų montuojamos talpos įmontavimo anga	ne

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Min. kanalo aukštis	Maks. kanalo aukštis	Dangteliai	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
OKA-W20010050	2400 mm	200 mm	100 mm	150 mm	3	7424440	m	2,4 m
OKA-W30010050	2400 mm	300 mm	100 mm	150 mm	3	7424442	m	2,4 m
OKA-W40010050	2400 mm	400 mm	100 mm	150 mm	3	7424444	m	2,4 m
OKA-W50010050	2400 mm	500 mm	100 mm	150 mm	3	7424446	m	2,4 m
OKA-W60010050	2400 mm	600 mm	100 mm	150 mm	3	7424458	m	2,4 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Montavimo elementai kampinei atšakai į kairę, aukštis 40-240 mm	OKA-G60040240FBL	7423968	Vienetas	1 Vienetas
Montavimo elementai kampinei atšakai į dešinę, aukštis 40-240 mm	OKA-G60040240FBR	7423988	Vienetas	1 Vienetas
Kanalo galinė detalė, aukštis – 40–240 mm	OKA-G60040240ES	7424308	Vienetas	1 Vienetas
Montavimo elementai kanalo atšakai T ir kryžmei	OKA FB2 TX	7424821	Vienetas	1 Vienetas
Prijungimo elementas, skirtas GES4, aukštis 100-150 mm	OKA-W A 10050 4	7424920	Vienetas	1 Vienetas
Prijungimo elementas, skirtas GES6, aukštis 100-150 mm	OKA-W A 10050 6	7424922	Vienetas	1 Vienetas
Prijungimo elementas, skirtas GES9, aukštis 100-150 mm	OKA-W A 10050 9	7424924	Vienetas	1 Vienetas
Apsauginio laido prijungimo gnybtas	8AWR	6288704	Vienetas	10 Vienetas

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Pertvara, kanalo aukštis 40 mm	OKA2 TW 40	7401988	m	2,4 m
Pertvara, kanalo aukštis 50 mm	OKA2 TW 50	7401992	m	2,4 m
Pertvara, kanalo aukštis 60 mm	OKA2 TW 60	7401996	m	2,4 m
Pertvara, kanalo aukštis 70 mm	OKA2 TW 70	7402000	m	2,4 m
Pertvara, kanalo aukštis 80 mm	OKA2 TW 80	7402004	m	2,4 m
Pertvara, kanalo aukštis 90 mm	OKA2 TW 90	7402008	m	2,4 m
Instrumentas, 300 N	WZ 1029	7408634	Vienetas	1 Vienetas
