Kanalo blokas, uždaras , aukštis – 40-140 mm 2400 | 400 | 40 | 140 | 3

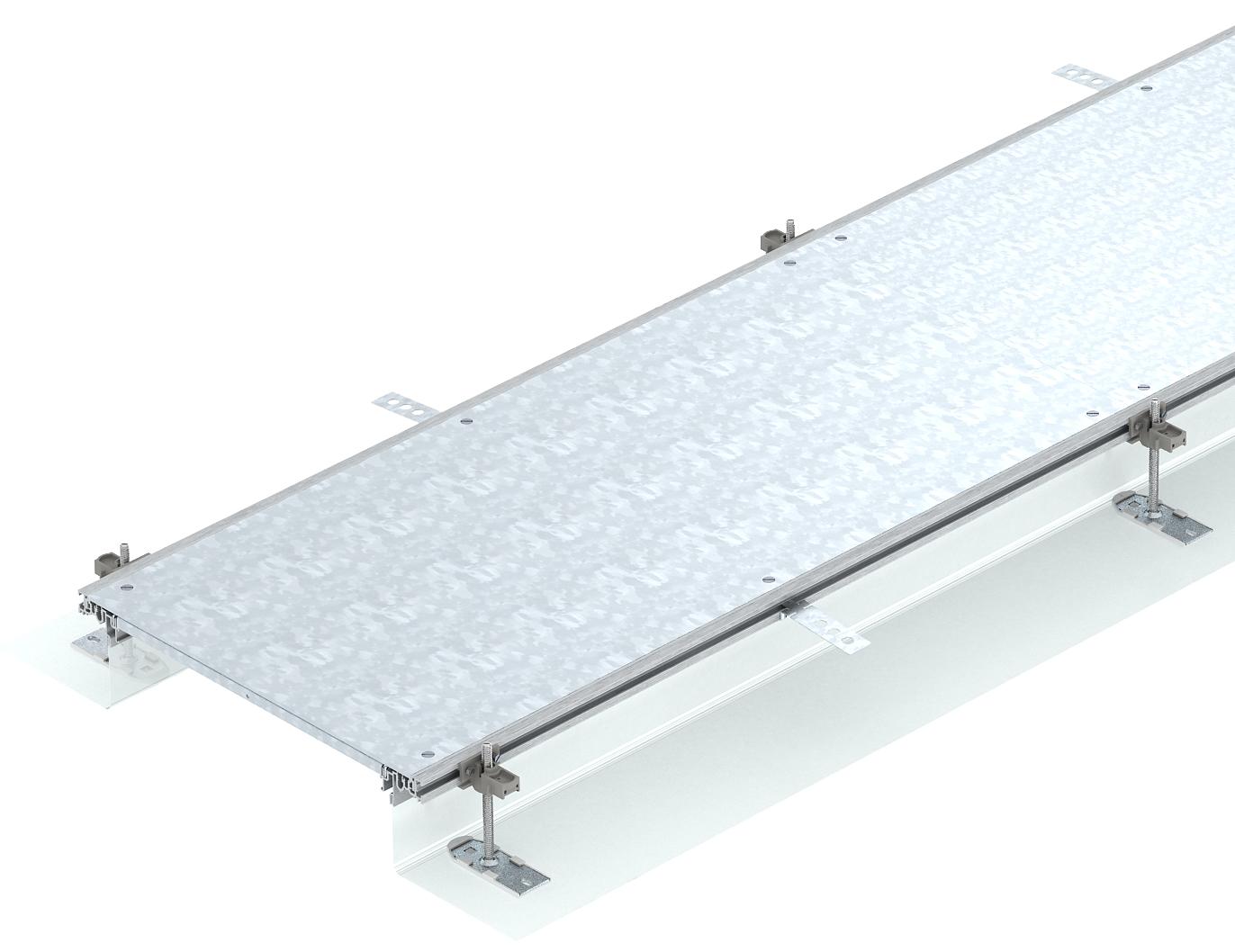

Kanalo blokas, uždaras , aukštis – 40-140 mm

Art. Nr. 7424004 | EAN 4012195242949

Art. Nr. / Tipas

Ilgis	2400 mm

Plotis

Min. kanalo aukštis	40 mm

Maks. kanalo aukštis	140 mm

Dangteliai	3

Prekės aprašymas

Prekės aprašymas

Montažinis kanalas, susidedantis iš 3 dangčių, dviejų šoninių profilių su pridedama lanksčia šonine sienele iš vielinio tinklo, grindų dangos klojimo profilių, kurių H = 3 mm. Į komplektaciją įeina 6 reguliuojamo aukščio atraminiai laikikliai, 6 atramos besiūlėms grindims ir 3 dangtelio sandūrų tarpinės, kai kanalo vardinis plotis 200, 300 ir 400 arba 6 dangčio sandūrų atramos, kai kanalo plotis – 500 ir 600. Aukščio reguliavimo blokai (prašome atsižvelgti į aukščio reguliatoriaus aukštį), reikalingi dangčio sandūrų atramoms 400, 500 ir 600 neįeina į komplektaciją, prašome užsisakyti atskirai. Pristatant kanalo dangčiai yra priveržti.

Techniniai duomenys

Techniniai duomenys

atsiejami	taip
Dangteliai	3
Dangtelio medžiagos storis	4
Dangtelio tvirtinimas fiksuojant	ne
Dydis	2400x400x140
Ilgis	2400 mm
Maks. aukščio reguliavimo ribos	140 mm
Maks. kanalo aukštis	140 mm
Mažiausias liejamų grindų aukštis	40
Medžiaga	Plienas
Min. aukščio reguliavimo ribos	40 mm
Min. kanalo aukštis	40 mm
Montavimo anga	be

Montavimo angos dangtelis	ne
Nuimama viršutinė dalis	taip
Pagrindo plokštė	ne
Paviršius	cinkuotas juostiniu būdu
Plotis	400 mm
Su iškyša	taip
Su pertvara	ne
Su potencialų išlyginimu	ne
Su prijungimo anga	ne
Tarpiklio įmontavimo galimybė	taip
Tinka išsiplėtimo siūlei	ne
Virš grindų montuojamos talpos įmontavimo anga	ne

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Min. kanalo aukštis	Maks. kanalo aukštis	Dangteliai	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
OKA-G20040140	2400 mm	200 mm	40 mm	140 mm	3	7424000	m	2,4 m
OKA-G30040140	2400 mm	300 mm	40 mm	140 mm	3	7424002	m	2,4 m
OKA-G40040140	2400 mm	400 mm	40 mm	140 mm	3	7424004	m	2,4 m
OKA-G50040140	2400 mm	500 mm	40 mm	140 mm	3	7424006	m	2,4 m
OKA-G60040140	2400 mm	600 mm	40 mm	140 mm	3	7424008	m	2,4 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Montavimo elementai kampinei atšakai į kairę, aukštis 40-150 mm	OKA-G40040150FBL	7423954	Vienetas	1 Vienetas
Montavimo elementai kampinei atšakai į dešinę, aukštis 40-150 mm	OKA-G40040150FBR	7423974	Vienetas	1 Vienetas
Kanalo galinė detalė, aukštis – 40–150 mm	OKA-G40040150ES	7424284	Vienetas	1 Vienetas
Prijungimo elementas, skirtas GES4, aukštis 40-140 mm	OKA-G A 40140 4	7424320	Vienetas	1 Vienetas
Prijungimo elementas, skirtas GES6, aukštis 40-140 mm	OKA-G A 40140 6	7424322	Vienetas	1 Vienetas
Prijungimo elementas, skirtas GES9, aukštis 40-140 mm	OKA-G A 40140 9	7424324	Vienetas	1 Vienetas
Prijungimo elementas, skirtas GESR9, aukštis 40–140 mm	OKA-G A 40140R9	7424326	Vienetas	1 Vienetas
Montavimo elementai kanalo atšakai T ir kryžmei	OKA FB2 TX	7424821	Vienetas	1 Vienetas
Aukščio reguliavimo blokas, skirtas dangčio sandūrų atramai, kanalo aukštis – 40-70 mm	NE DSU2 4030	7424840	Vienetas	3 Vienetas
Aukščio reguliavimo blokas, skirtas dangčio sandūrų atramai, kanalo aukštis – 60-110 mm	NE DSU2 6050	7424842	Vienetas	3 Vienetas
Aukščio reguliavimo blokas, skirtas dangčio sandūrų atramai, kanalo aukštis – 100-175 mm	NE DSU2 10075	7424844	Vienetas	3 Vienetas
Apsauginio laido prijungimo gnybtas	8AWR	6288704	Vienetas	10 Vienetas

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Pertvara 60 FS	TSG 60 FS	6062068	m	3 m
Pertvara 85 FS	TSG 85 FS	6062114	m	3 m
Pertvara 110 FS	TSG 110 FS	6062122	m	3 m
Instrumentas, 300 N	WZ 1029	7408634	Vienetas	1 Vienetas
