Kanalo blokas, uždaras , aukštis – 60-110 mm 2400 | 300 | 60 | 110 | 3
morepic-1 morepic-2

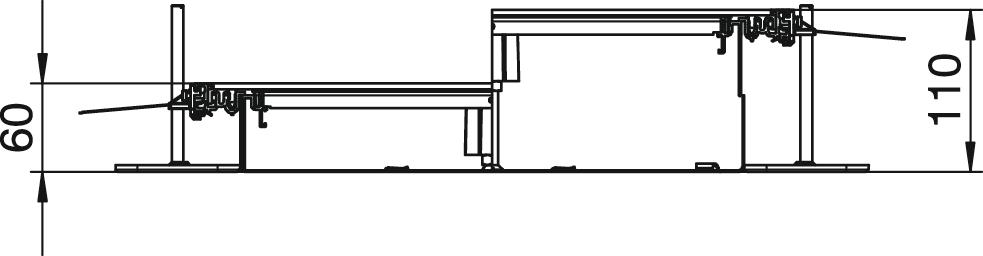

Kanalo blokas, uždaras , aukštis – 60-110 mm

Art. Nr. 7424422 | EAN 4012195244202

2400 mm
60 mm
110 mm
3
Prekės aprašymas
Prekės aprašymas
Montuoti parengtas kanalo blokas su 3 sandarinimo elementais, skirtais laidams tiesti, susidedantis iš kanalo pagrindo (grindų įdubos su šoniniais ir grindų dangos klojimo profiliais) ir kanalo dangčio. Grindų įduba su laikomuoju antdėklu, skirtu pertvarų, sukuriančių galvaninį kontaktą, tvirtinimui. Į komplektaciją įeina 6 reguliuojamo aukščio atraminiai laikikliai, 6 atramos besiūlėms grindims ir dangčio sandūrų tarpinės (3 vnt., kai kanalo vardinis plotis – 200 ir 300) arba reguliuojamo aukščio dangčio sandūrų atramos: 3 vnt., kai kanalo vardinis plotis yra 400 ir 6 vnt., kai kanalo vardinis plotis – 500 ir 600. Pristatant kanalo dangtis yra priveržtas.
  • Elektrotechnikos, elektronikos ir informacinės technikos sąjunga, Vokietija
  • EB atitikties deklaracija pagal EB direktyvas
Techniniai duomenys

Techniniai duomenys

atsiejami ne
CO₂ pėdsakas (GWP) nuo lopšio iki vartų 59,967 kg CO₂e / 1 Metras
Dangteliai 3
Dangtelio medžiagos storis 4
Dangtelio tvirtinimas fiksuojant ne
Dydis 2400x300x60
Ilgis 2400 mm
Įstatomų skiriamųjų sienelių skaičius 2
Maks. aukščio reguliavimo ribos 110 mm
Maks. kanalo aukštis 110 mm
Mažiausias liejamų grindų aukštis 60
Medžiaga Plienas
Min. aukščio reguliavimo ribos 60 mm
Min. kanalo aukštis 60 mm
Montavimo anga be
Montavimo angos dangtelis ne
Naudingasis skerspjūvis 8100 mm²
Nuimama viršutinė dalis taip
Numatytų standartinių mazgų skaičius 3
Pagrindo plokštė taip
Paviršius cinkuotas juostiniu būdu
Pertvaro tvirtinimas fiksuoti
Plotis 300 mm
Sekcijų skaičius 3 St.
Su iškyša taip
Su pertvara ne
Su potencialų išlyginimu ne
Su prijungimo anga ne
Tarpiklio įmontavimo galimybė taip
Tinka išsiplėtimo siūlei ne
Virš grindų montuojamos talpos įmontavimo anga ne
Visi tipai

Visi tipai

Tipas Ilgis Plotis Min. kanalo aukštis Maks. kanalo aukštis Dangteliai Art. Nr. Kiekis mažiausias parduodamas kiekis
OKA-W2006050 2400 mm 200 mm 60 mm 110 mm 3 7424420
2,4 m
OKA-W3006050 2400 mm 300 mm 60 mm 110 mm 3 7424422
2,4 m
OKA-W4006050 2400 mm 400 mm 60 mm 110 mm 3 7424424
2,4 m
OKA-W5006050 2400 mm 500 mm 60 mm 110 mm 3 7424426
2,4 m
OKA-W6006050 2400 mm 600 mm 60 mm 110 mm 3 7424428
2,4 m
Priedai

Sistemos priedai

Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Montavimo elementai kampinei atšakai į kairę, aukštis 40-150 mm Montavimo elementai kampinei atšakai į kairę, aukštis 40-150 mm OKA-G30040150FBL 7423952
1 Vienetas
Montavimo elementai kampinei atšakai į dešinę, aukštis 40-150 mm Montavimo elementai kampinei atšakai į dešinę, aukštis 40-150 mm OKA-G30040150FBR 7423972
1 Vienetas
Kanalo galinė detalė, aukštis – 40–150 mm Kanalo galinė detalė, aukštis – 40–150 mm OKA-G30040150ES 7424282
1 Vienetas
Montavimo elementai kanalo atšakai T ir kryžmei Montavimo elementai kanalo atšakai T ir kryžmei OKA FB2 TX 7424821
1 Vienetas
Prijungimo elementas, skirtas GES4, aukštis 60-110 mm Prijungimo elementas, skirtas GES4, aukštis 60-110 mm OKA-W A 6050 4 7424900
1 Vienetas
Prijungimo elementas, skirtas GES6, aukštis 60-110 mm Prijungimo elementas, skirtas GES6, aukštis 60-110 mm OKA-W A 6050 6 7424902
1 Vienetas
Prijungimo elementas, skirtas GES9, aukštis 60-110 mm Prijungimo elementas, skirtas GES9, aukštis 60-110 mm OKA-W A 6050 9 7424904
1 Vienetas
Apsauginio laido prijungimo gnybtas Apsauginio laido prijungimo gnybtas 8AWR 6288704
10 Vienetas

Montavimo priedai

Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Pertvara, kanalo aukštis 40 mm Pertvara, kanalo aukštis 40 mm OKA2 TW 40 7401988
2,4 m
Instrumentas, 300 N Instrumentas, 300 N WZ 1029 7408634
1 Vienetas
