- Prekės aprašymas
-

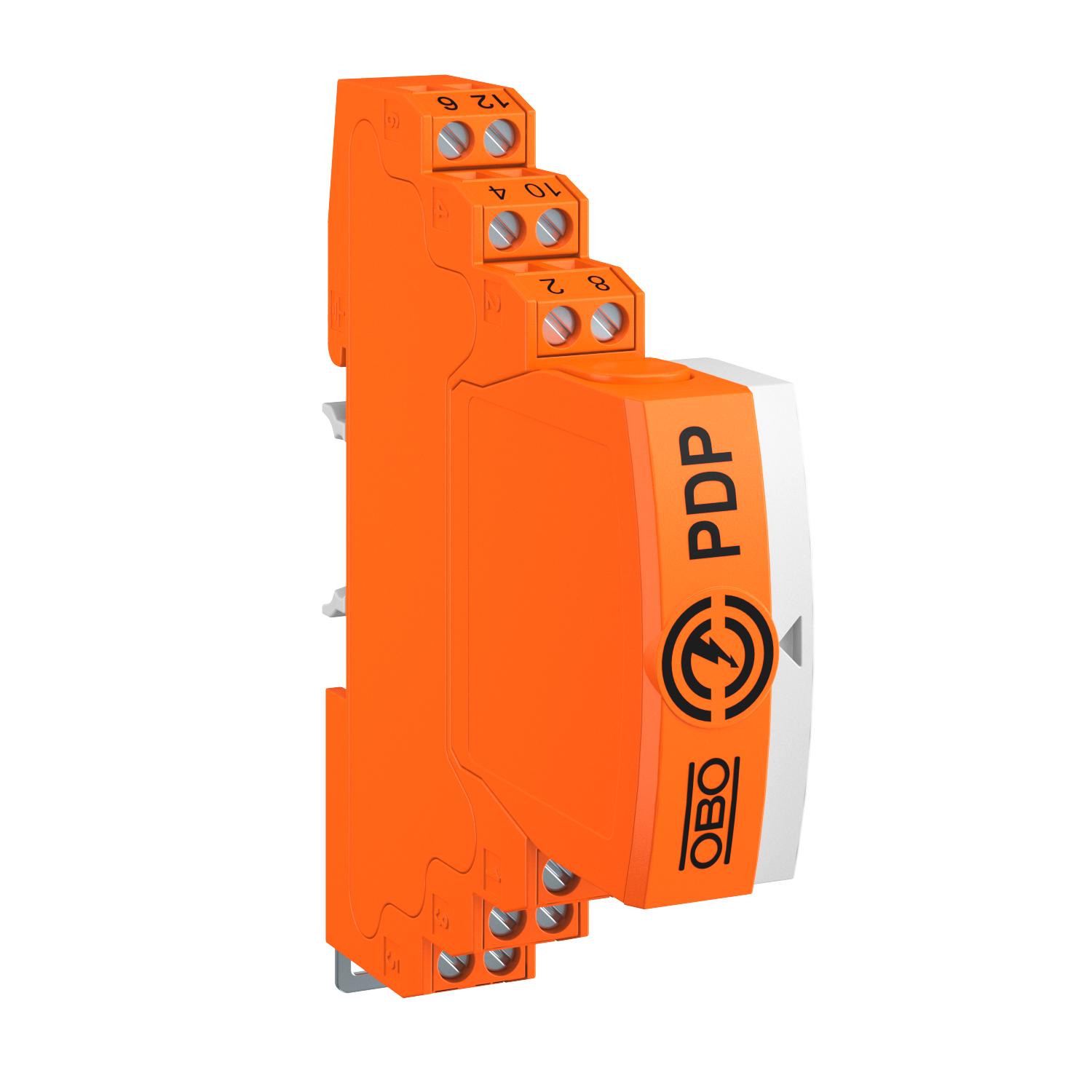

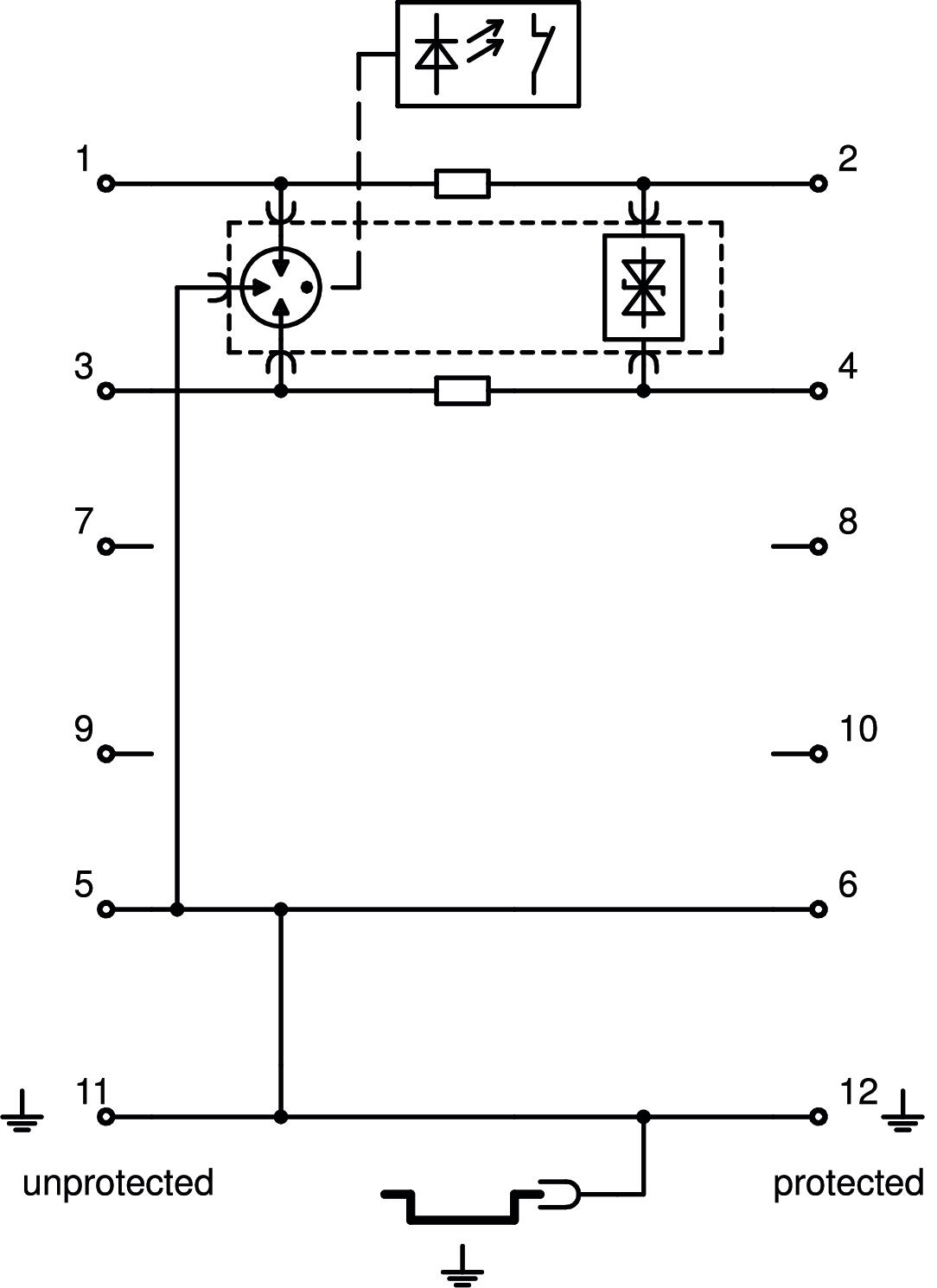

Prekės aprašymasViršįtampio iškroviklis duomenų perdavimo linijoms tipas 1 + 2 / D1 + C2, skirtas matavimo ir valdymo technologijoms
• Daugialaidžių sistemų apsaugos įtaisas
• Tiesioginis įžeminimas
• Dažnių diapazonas iki 100 MHz
• Galima įžeminti per DIN bėgelį arba jungiamąjį laidą
• Montavimo plotis nuo 12,5 mm
• Didelis sistemos prieinamumas - signalas nenutrūksta be apsaugos modulio
•Su optiniu signalizavimu ir nuotolinio signalizavimo per PDP-PS maitinimo šaltinį galimybe
Pritaikymas: universali apsauga nuo viršįtampio duomenų perdavimo įtaisams, naudojant MSR technologiją.
- Techniniai duomenys
-
Techniniai duomenys

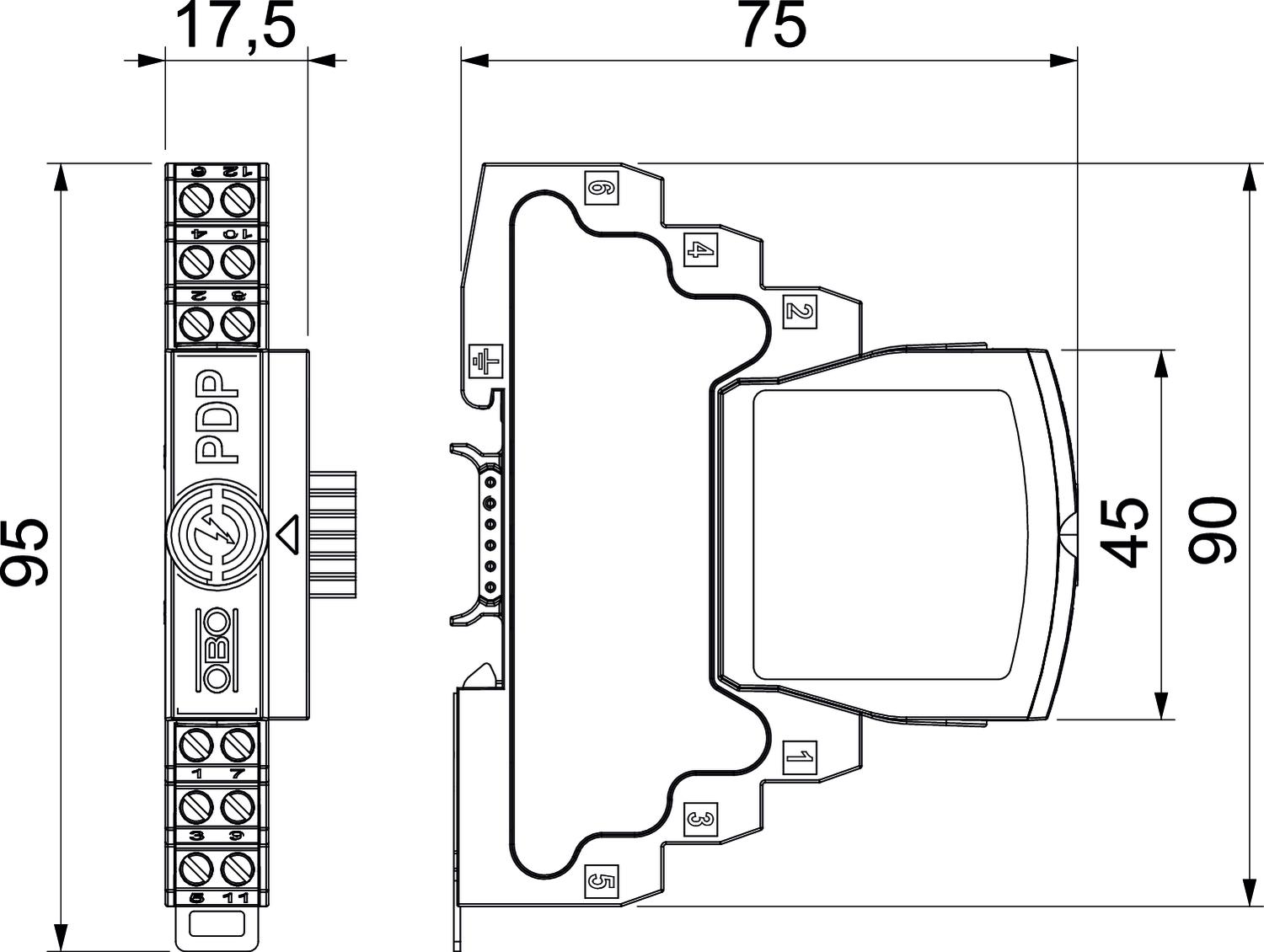

Apsaugos lygis, gysla–gysla 150 V Apsaugos lygis, gysla–žemė 850 V Apsaugos rūšis IP20 Atsparumas impulsinei srovei gysla – gysla 10 kV / 5 kA Atsparumas impulsinei srovei gysla – žemė 10 kV / 5 kA Aukštis 95 mm Bandymų metodo standartas IEC 61643-21 Bendra imp.srovė (10/350) 2,5 kA Bendra imp.srovė (8/20) 20 kA Didžiausia ilgalaikė įtampa AC 21 V Didžiausia ilgalaikė įtampa DC 30 V Dydis 24V Ekranavimas tiesiogiai Ekranavimo jungtis taip Įėjimo / išėjimo montavimas Varžtiniai gnybtai Ilgis 75 mm Impulsinė srovė 2,5 kA Išilginis pasipriešinimas 1.2 ± 5% Išvadas Dvipolis Įterpimo slopinimas (insertion loss) ≤3 dB Įžeminimas per: Jungiamasis laidas / apsauginis bėgelis Kategorie Tipas 1+2 / D1+C2 Kištukinė sistema Jungtis LPZ 0→2 Maks. naudojimo temperatūros diapazonas 80 °C Maks. prijungimo skerspjūvis, daugiagyslis 2,5 mm² Maks. prijungimo skerspjūvis, lankstus 1,5 mm² Maks. prijungimo skerspjūvis, standus 2,5 mm² Min. naudojimo temperatūros diapazonas -40 °C Min. prijungimo skerspjūvis, daugiagyslis 0,14 mm² Min. prijungimo skerspjūvis, lankstus 0,14 mm² Min. prijungimo skerspjūvis, standus 0,14 mm² Nuosekli varža laidui 1,2 Ω ± 5% Plotis 17,5 mm Polių skaičius 2 Ribinis dažnis 100 MHz Signalizavimas prietaise jokių SPD pagal EN 61643-11 Tipas 1+2 SPD pagal IEC 61643-1 I+II klasė SPD pagal IEC 61643-21 Klasė I+II / D1+C2 Talpumas (gysla-gysla) ≤30 pF Talpumas (gysla-žemė) ≤30 pF Vardinė apkrovos srovė AC 0,425 A Vardinė apkrovos srovė DC 0,6 A Vardinė Imp. srovė In pagal C2 (bendrai) 20 kA Vardinė impulsinė nuotėkio srovė (8/20 µs) 10 kA - Visi tipai
-
Visi tipai
- Atsisiuntimai
-
Duomenų lapas PDP-2-24-D-OS / 5080345 , 0.30MB , pdfKatalogas Überspannungsschutz , 28.42MB , pdfES atitikties deklaracija PDP-2-24-D-OS / 5080345 , 0.13MB , pdfKaip tinkamai parinkti Viršįtampių apsaugos - Paprastas parinkimas , 2.00MB , pdfKaip tinkamai parinkti Pagalba renkantis apsaugą nuo viršįtampio , 2.00MB , pdfMontavimo instrukcija Steckbarer Datenleitungsschutz PDP-OS 24V , 6.19MB , pdf
