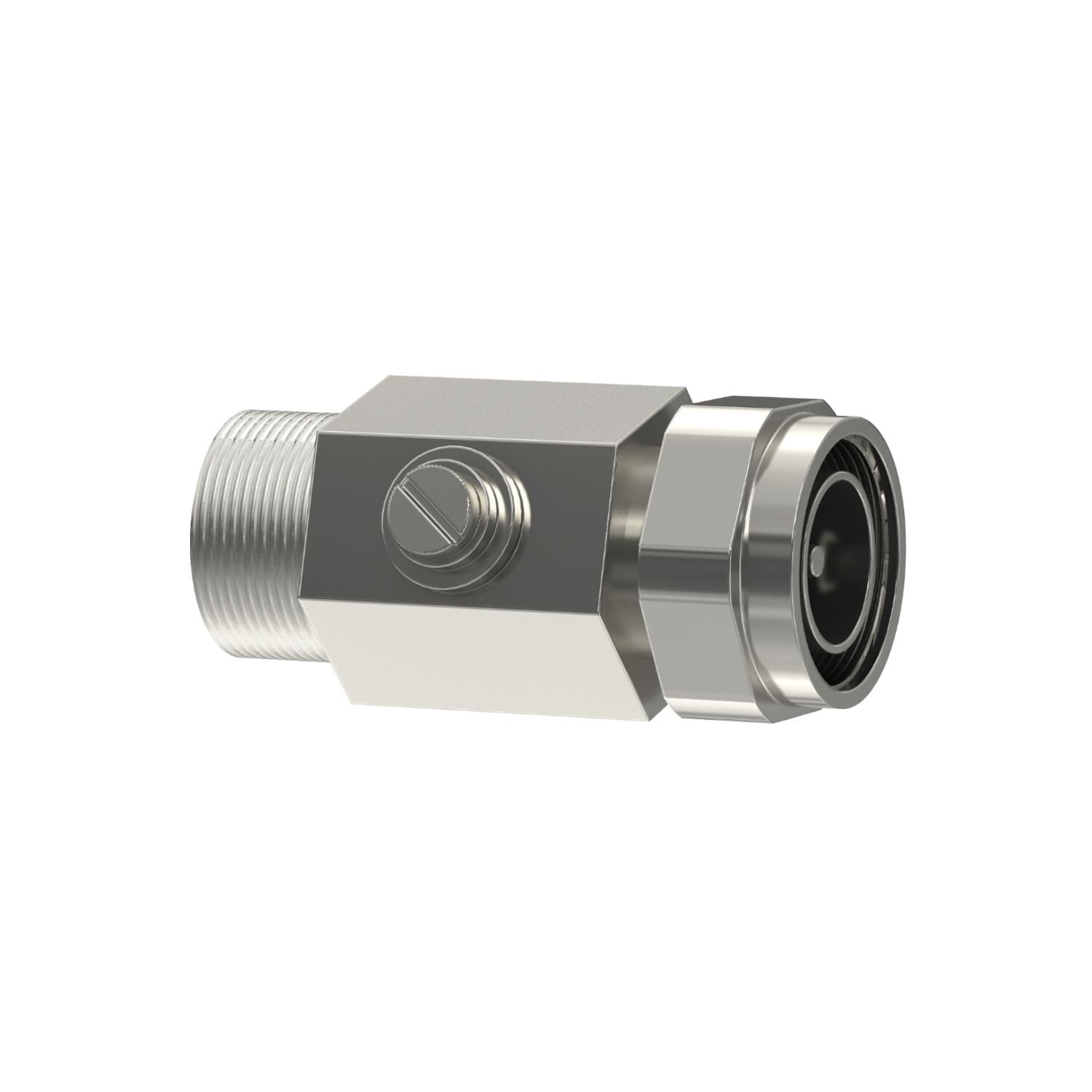

Koaksialiniam kabeliui apsaugoti, skirtas 7/16 jungčiai: kištukas/lizdas

Art. Nr. 5093171 | EAN 4012195030881

Art. Nr. / Tipas	5093171 / DS-7 16 M/W

Polių skaičius	1

Didžiausia ilgalaikė įtampa AC	130 V

Didžiausia ilgalaikė įtampa DC	185 V

Kištukinė sistema	7/16

Prekės aprašymas

Prekės aprašymas

Koaksialinis duomenų perdavimo linijos apsaugos įrenginys

• Bazinė apsauga
• Paprasta montuoti (tarpinis kištukas)
• Optimali perdavimo charakteristika
• Didelė impulso krova
• Su 7/16 jungtimi
Naudojimas: mobiliojo ryšio apsaugai.

Techniniai duomenys

Techniniai duomenys

Apsaugos lygis	<800 V
Apsaugos lygis, gysla–gysla	<800 V
Apsaugos lygis, gysla–žemė	<800 V
Apsaugos rūšis	IP00
Atbulinio srauto slopinimas	≥14 dB
Atsparumas impulsinei srovei gysla – gysla	C2: 10 kV / 5 kA (8/20µs)
Atsparumas impulsinei srovei gysla – žemė	C2: 10 kV / 5 kA (8/20µs)
Bandymų metodo standartas	IEC 61643-21
Banginė varža	50 Ω
Bendra imp.srovė (10/350)	5 kA
Bendra imp.srovė (8/20)	10 kA
Didžiausia ilgalaikė įtampa AC	130 V
Didžiausia ilgalaikė įtampa DC	185 V
Dydis	170V
Ekranavimas	tiesiogiai
Ekranavimo jungtis	taip
Impulsinė srovė	2,5 kA
Iškroviklių patikra	ne

Įterpimo slopinimas (insertion loss)	≤0,95 dB
Izoliacijos varža	>1 GΩ
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Duomenų linija COAX
Kategorie	Tipas 1+2 / D1+C2
Kištukinė sistema	7/16
Konstrukcija, patikrinta sprogioje aplinkoje	ne
LPZ	0→2
Maks. naudojimo temperatūros diapazonas	80 °C
Min. naudojimo temperatūros diapazonas	-40 °C
Polių skaičius	1
Ribinis dažnis	3000 MHz
Ryšių kontaktas	ne
Signalizavimas prietaise	jokių
SPD pagal IEC 61643-21	Klasė I+II / D1+C2
Talpumas (gysla-gysla)	<10 pF
Talpumas (gysla-žemė)	<20 pF
Vardinė apkrovos srovė AC	7 A
Vardinė apkrovos srovė DC	10 A
