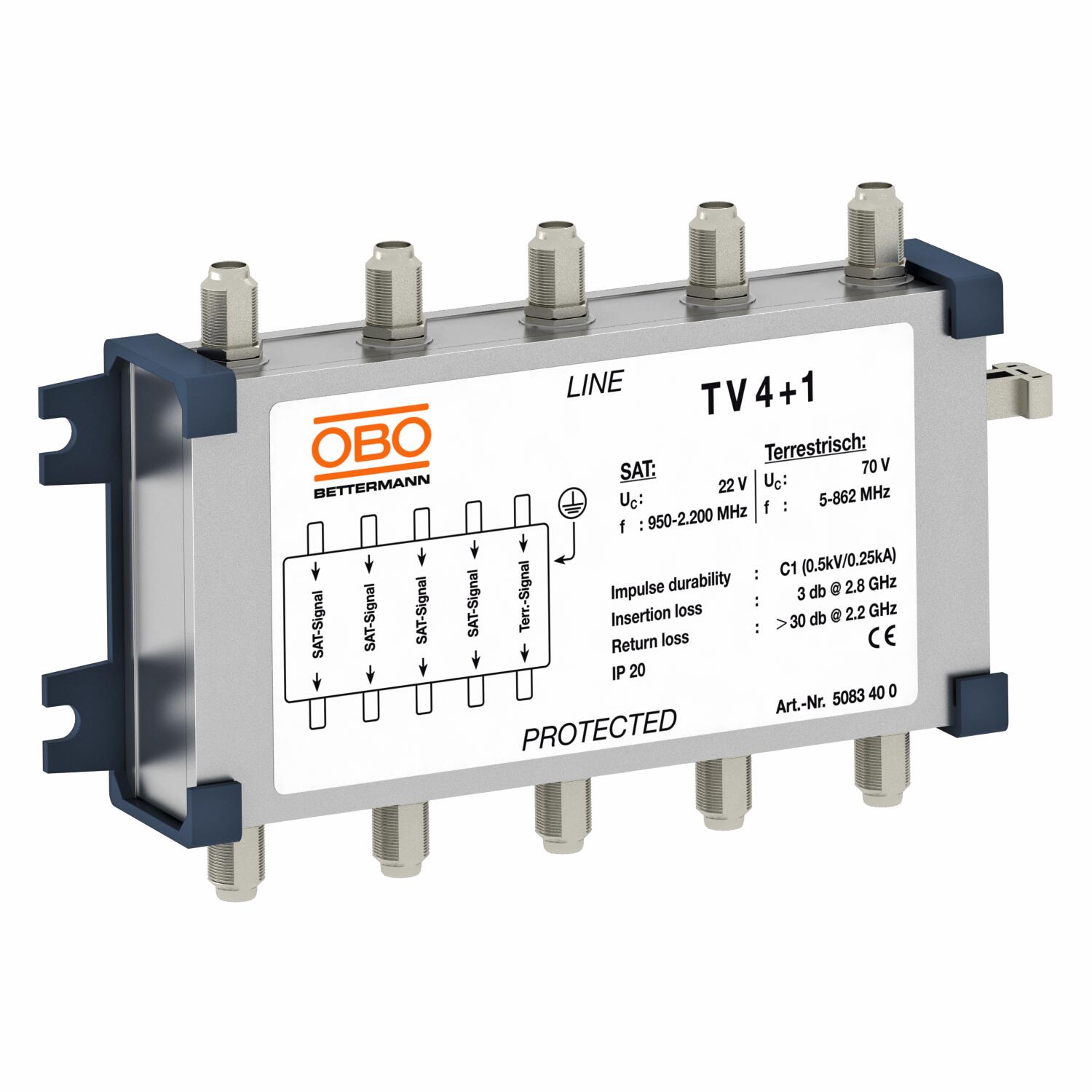

Koaksialus apsauginis įrenginys "Multiswitch" skirtas SAT ir TV 5 | 130 | 185 | F

Koaksialus apsauginis įrenginys "Multiswitch" skirtas SAT ir TV

Art. Nr. 5083400 | EAN 4012195022978

Art. Nr. / Tipas	5083400 / TV 4+1

Polių skaičius	5

Didžiausia ilgalaikė įtampa AC	130 V

Didžiausia ilgalaikė įtampa DC	185 V

Kištukinė sistema	F

Prekės aprašymas

Prekės aprašymas

Koaksialinė duomenų perdavimo linijos apsauga TV priėmimo įrangoms

• Apsaugo iki keturių SAT kabelių
• Antžeminio kabelio, pvz., DVB-T apsauga
• Paprasta montuoti naudojant varžtus ir laikiklius
• Su F jungtimi
• Optimali perdavimo charakteristika 75 omų technikoje.

Naudojimas: TV ir SAT įrangų, „mulltiswitsches“, imtuvų ir DVB-T imtuvų apsauga

Techniniai duomenys

Techniniai duomenys

Apsaugos lygis	<800 V
Apsaugos lygis \| Antžeminis įėjimas, esant In	<500 V
Apsaugos lygis \| SAT įėjimai, esant In	<45 V
Apsaugos lygis, gysla–gysla	<800 V
Apsaugos lygis, gysla–žemė	<800 V
Apsaugos rūšis	IP10
Atbulinio srauto slopinimas	>30 dB
Atsparumas impulsinei srovei gysla – gysla	C2: 10 kV / 5 kA (8/20µs)
Atsparumas impulsinei srovei gysla – žemė	C2: 10 kV / 5 kA (8/20µs)
Aukščiausia nuolatinė įtampa Uc \| Antžeminis įėjimas	70 V
Aukščiausia nuolatinė įtampa Uc \| SAT įėjimai	22 V
Bandymų metodo standartas	IEC 61643-21
Banginė varža	75 Ω
Bendra imp.srovė (10/350)	5 kA
Bendra imp.srovė (8/20)	0,5 kA
Didžiausia ilgalaikė įtampa AC	130 V
Didžiausia ilgalaikė įtampa DC	185 V
Dydis	70V
Ekranavimas	tiesiogiai
Ekranavimo jungtis	taip
Impulsinė srovė	2,5 kA
Impulsinė srovė \| Antžeminis įėjimas	1
Iškroviklių patikra	ne

Išvadas	Tikslus viršįtampių ribotuvas
Įterpimo slopinimas (insertion loss)	≤3 dB
Įžeminimas per:	Jungiamasis laidas
Izoliacijos varža	>1 GΩ
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Duomenų linija COAX
Kategorie	Tipas 2+3 / C2+C1
Kištukinė sistema	F
Konstrukcija, patikrinta sprogioje aplinkoje	ne
LPZ	1→3
Maks. naudojimo temperatūros diapazonas	80 °C
Min. naudojimo temperatūros diapazonas	-40 °C
Polių skaičius	5
Ribinis dažnis	2800 MHz
Ryšių kontaktas	ne
Signalizavimas prietaise	jokių
SPD pagal IEC 61643-21	Klasė II+III / C2+C1
Suveikimo laikas	<1 ns
Talpumas (gysla-gysla)	<500 pF
Talpumas (gysla-žemė)	<500 pF
Vardinė apkrovos srovė AC	1,4 A
Vardinė apkrovos srovė DC	2 A
Vardinė Imp. srovė \| SAT įėjimai	300 A
