Koaksialus apsaugos įrenginys, skirtas F jungčiai: lizd./lizd. 1 | 130 | 185 | F

Koaksialus apsaugos įrenginys, skirtas F jungčiai: lizd./lizd.

Art. Nr. 5093272 | EAN 4012195022619

Art. Nr. / Tipas

Polių skaičius	1

Didžiausia ilgalaikė įtampa AC	130 V

Didžiausia ilgalaikė įtampa DC	185 V

Kištukinė sistema	F

Prekės aprašymas

Prekės aprašymas

Koaksialinė duomenų kabelių apsauga

• Bazinė apsauga
• Didelė impulsinė srovė 2 x 2,5 kA (10/350)
• Paprasta montuoti (tarpinis kištukas), m = kištukas, w = lizdas
• Įvairūs kištukų deriniai
• Su F jungtimi
• Optimali perdavimo charakteristika

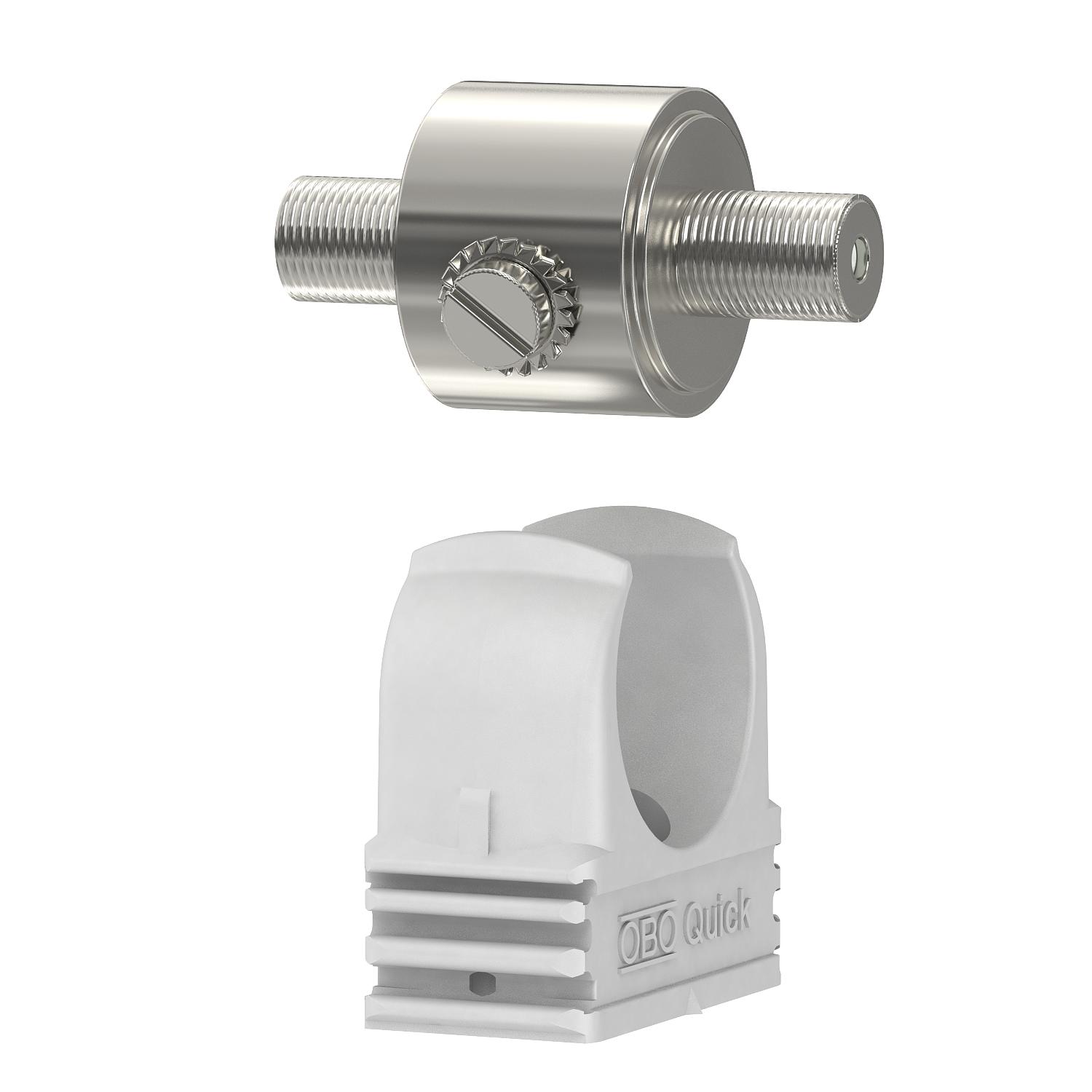

• Įskaitant OBO „Quick“ laikiklį M25, skirtą paprastam montavimui

Naudojimas: TV ir SAT sistemų, daugialypių jungiklių, imtuvų DVB-T(2) apsauga

Techniniai duomenys

Techniniai duomenys

Apsaugos lygis	<800 V
Apsaugos lygis, gysla–gysla	<800 V
Apsaugos lygis, gysla–žemė	<800 V
Apsaugos rūšis	IP00
Atbulinio srauto slopinimas	≥14 dB
Atsparumas impulsinei srovei gysla – gysla	C2: 10 kV / 5 kA (8/20µs)
Atsparumas impulsinei srovei gysla – žemė	C2: 10 kV / 5 kA (8/20µs)
Bandymų metodo standartas	IEC 61643-21
Banginė varža	75 Ω
Bendra imp.srovė (10/350)	D1: 2 kA
Bendra imp.srovė (8/20)	10 kA
Didžiausia ilgalaikė įtampa AC	130 V
Didžiausia ilgalaikė įtampa DC	185 V
Dydis	130V
Ekranavimas	tiesiogiai
Ekranavimo jungtis	taip
Impulsinė srovė	1 kA
Iškroviklių patikra	ne

Įterpimo slopinimas (insertion loss)	≤0,9 dB
Izoliacijos varža	>1 GΩ
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Duomenų linija COAX
Kategorie	Tipas 1+2 / D1+C2
Kištukinė sistema	F
Konstrukcija, patikrinta sprogioje aplinkoje	ne
LPZ	0→2
Maks. naudojimo temperatūros diapazonas	80 °C
Min. naudojimo temperatūros diapazonas	-40 °C
Polių skaičius	1
Ribinis dažnis	3400 MHz
Ryšių kontaktas	ne
Signalizavimas prietaise	jokių
SPD pagal IEC 61643-21	Klasė I+II / D1+C2
Talpumas (gysla-gysla)	<10 pF
Talpumas (gysla-žemė)	<20 pF
Vardinė apkrovos srovė AC	3,5 A
Vardinė apkrovos srovė DC	5 A
