"Kombi" iškroviklis 3 polių su veikimo indikacija 3 | 255 | IP20

"Kombi" iškroviklis 3 polių su veikimo indikacija

Art. Nr. 5096835 | EAN 4012195288282

Art. Nr. / Tipas	5096835 / MCD 50-B 3-OS

Polių konstrukcija	3

Didžiausia ilgalaikė įtampa AC	255 V

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

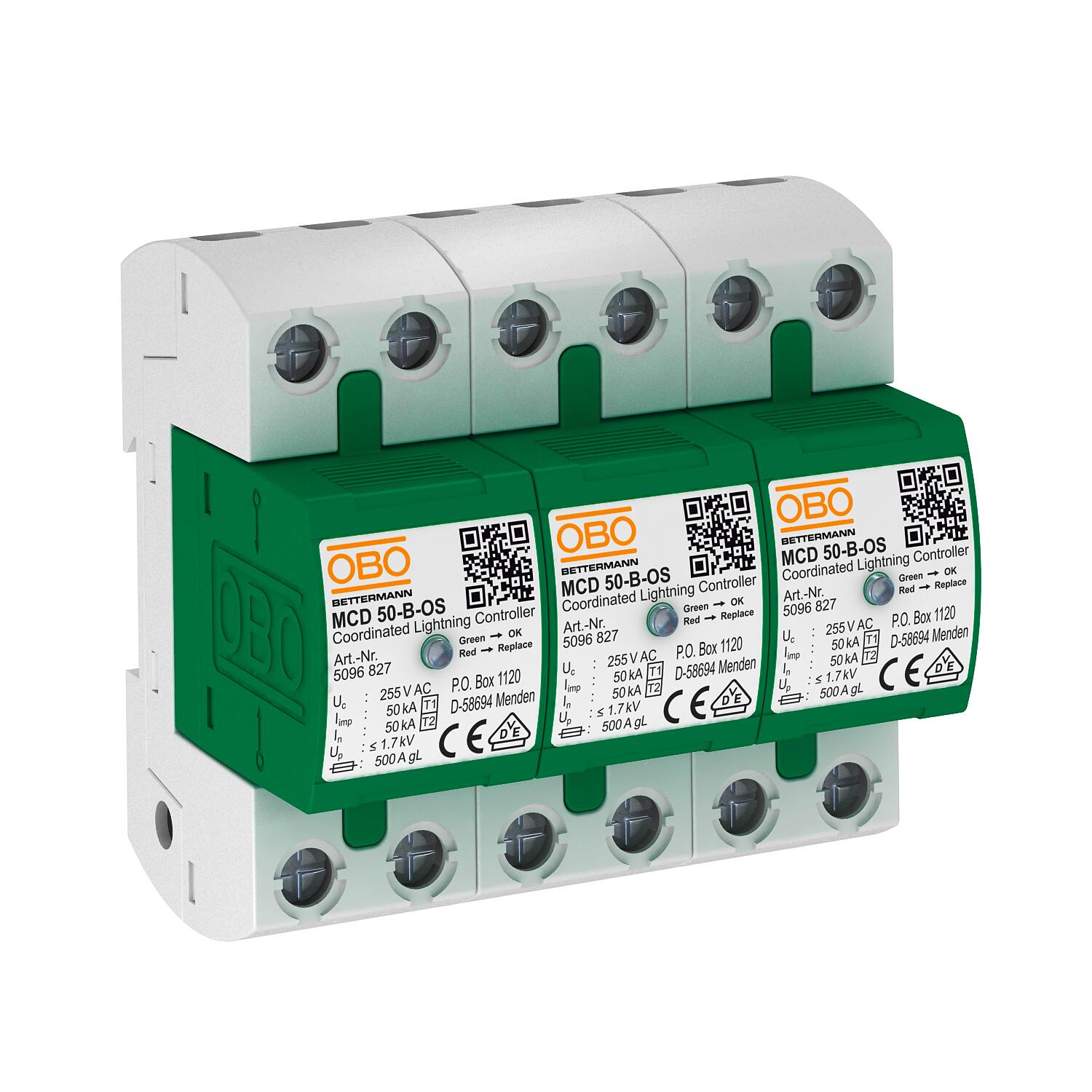

Kombinuotojo iškroviklio rinkinys, tipas 1+2, 3 polių, su optine veikimo indikacija, skirtas naudoti TN-C tinkluose:

Iš anksto visiškai sumontuotas ir parengtas prijungti. Jį sudaro:
3 x MCD 50-B-OS: koordinuotas žaibo srovės iškroviklis, tipas 1+2 pagal EN 61643-11. Zonos nuo 0 iki 2 (LPZ) pagal apsaugos nuo žaibo koncepciją remiantis IEC 62305 ir VDE 0185-305.

• Apsaugos nuo žaibo potencialams išlyginti pagal VDE 0185-305 (IEC 62305)

• Žaibo srovės iškrovos dydis 50 kA (10/350) vienam poliui ir iki 150 kA (10/350) iš viso
• Apsaugos lygis <1,7 kV leidžia apsaugoti prietaisus
• Atsparumas trumpajam jungimui 10 kAk, iškroviklio saugiklis, iki 500 A ,tipas gL/gG
• Imamoji galia < 26 mW/Pol
• Saugiame korpuse, neužpučiami kibirkštiniai iškrovikliai
Naudojimas: pramoniniuose įrenginiuose ir pastatuose, priskirtuose I–IV išorinės apsaugos nuo žaibo klasei.

Techniniai duomenys

Techniniai duomenys

1 tipo patikros klasė	taip
2 tipo patikros klasė	taip
Apsaugos lygis [L-N]	≤1,7
Apsaugos rūšis	IP20
Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle	10 kA
Aukščiausia nuolatinė įtampa (L-N)	255 V

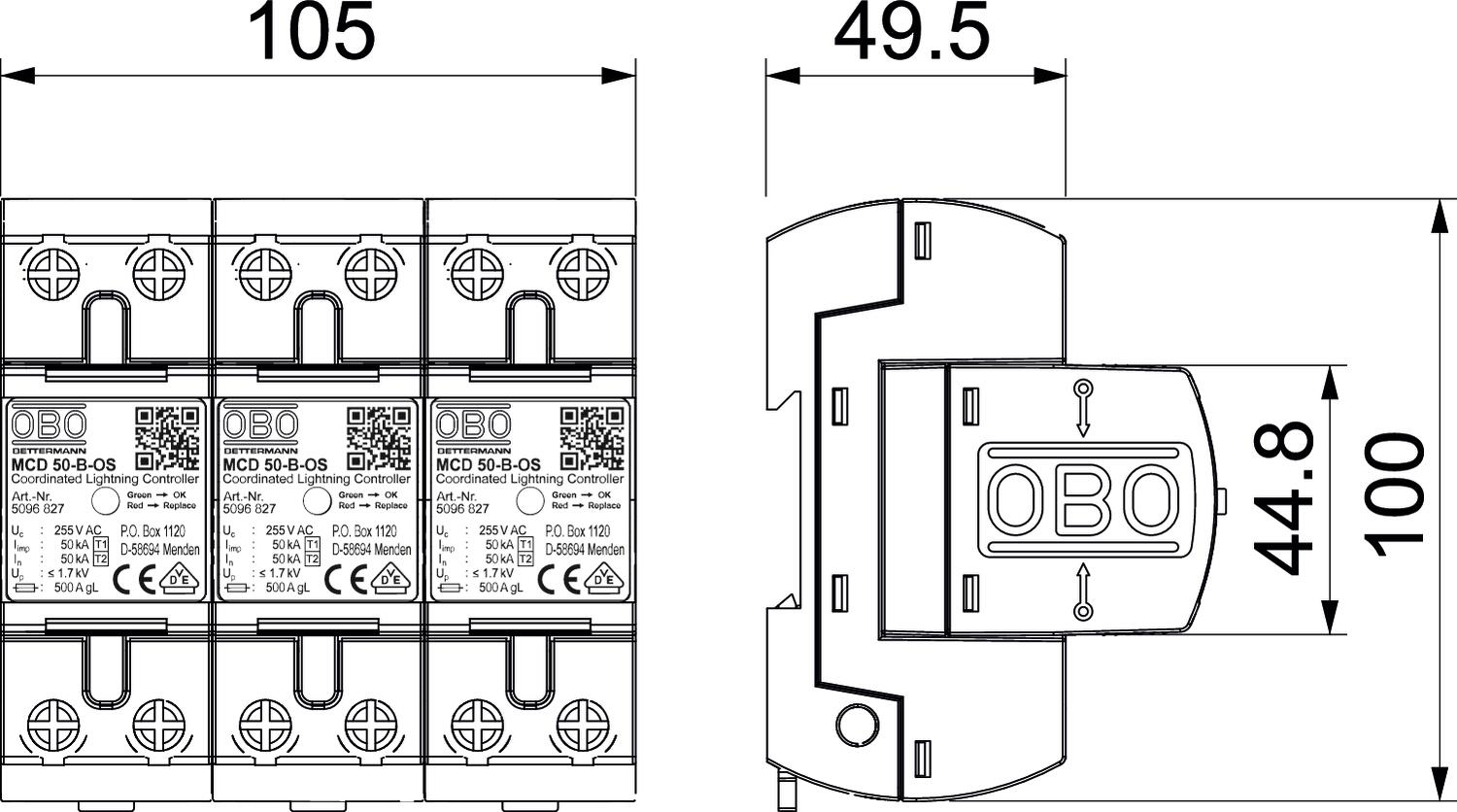

Aukštis	69 mm
Didžiausia ilgalaikė įtampa AC	255 V
Dydis	255V
Ilgis	100 mm
Imp. srovė (8/20 µs) [bendra]	150 kA
Išpučiamasis	ne
Išvadas	3-pole
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Maitinimo linija AC
Kiti tinklo tipai	ne
Leidimai	VDE
LPZ	0→2
Maks. darbinė temperatūra	85 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	50 mm²
Maks. tinklo viršįtampio apsauga	500
Maksimalus priešsaugiklis	500 A
Min. darbinė temperatūra	-40 °C
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	10 mm²
Montavimo būdas	35 mm DIN bėgelis

Nuotolinio signalizavimo įtaisas	ne
OBO_vardinė apkrovos srovė (įvesties / išvesties gnybtas)	125 A
Plotis	105 mm
Polių konstrukcija	3
Polių skaičius	1
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
Suveikimo laikas	<100 ns
Tinklo forma	TN-C
Tinklo tipas DC	ne
Tinklo tipas IT	ne
Tinklo tipas TN	taip
Tinklo tipas TN-C	taip
Tinklo tipas TN-C-S	ne
Tinklo tipasTN-S	ne
Tinklo tipasTT	ne
Trumpo jungimo stiprumas	10 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs)	50 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N]	50 kA
Vardinė įtampa AC (50 / 60 Hz)	230 V
Žaibo išlydžio srovė (10/350) [bendra]	150 kA
Žaibo išlydžio srovė (10/350 μs)	50 kA
