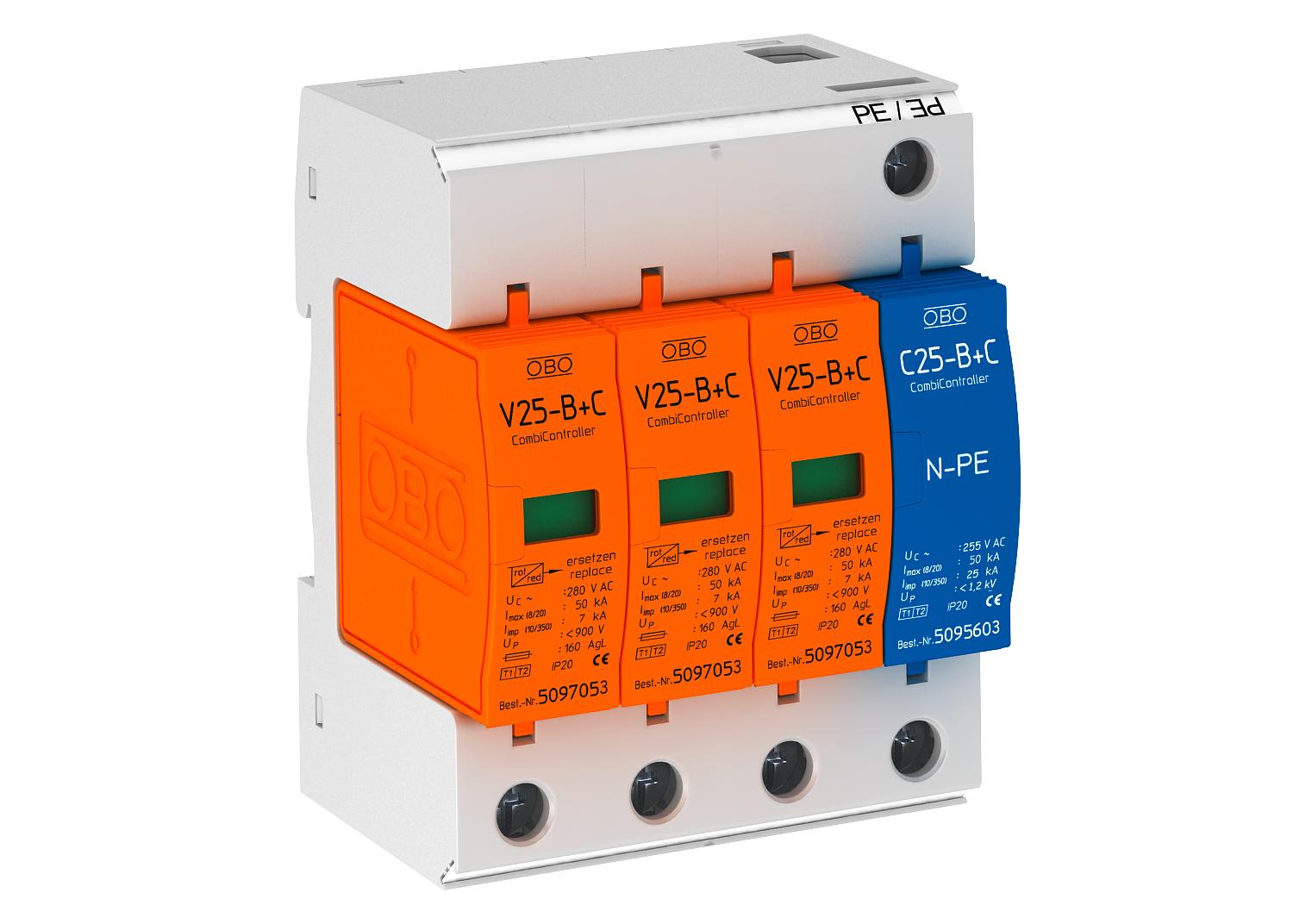

"Kombi" iškroviklis V25, 3-polis + NPE 280 V 3+N/PE | 280 | IP20

"Kombi" iškroviklis V25, 3-polis + NPE 280 V

Art. Nr. 5094463 | EAN 4012195239864

Art. Nr. / Tipas

Polių konstrukcija

Didžiausia ilgalaikė įtampa AC	280 V

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

Kombinuotas iškroviklis, susidedantis iš žaibo viršįtampio iškroviklio ir viršįtampio ribotuvo, tipas 1+2

• Vientisas blokas, kurį sudaro Įdėklas ir bazė, iš anksto sumontuotas ir parengtas prijungti
• Universalus TN ir TT sistemoms
• Iškroviklis keičiamas, su dinaminiu skiriamuoju įtaisu
• Optinė veikimo indikacija
• Apsaugos lygis < 0,9 kV
• Saugaus korpuso cinko oksido varistoriai-iškrovikliai, skirti naudoti standartiniuose skyduose
• Pažymėtos jungtys

Pritaikymo pavyzdys: pastatuose su orinės linijos maitinimu arba su išorine apsaugos nuo žaibo sistemomis, potencialų išlyginimui gyvenamuosiuose pastatuose įrengti.
* Komplektas = viršutinė ir apatinė dalis

Techniniai duomenys

Galimos jungtys

Apsaugos lygis [L-N]	≤900
Apsaugos rūšis	IP20
Bendras apsaugos lygis [L-PE]	1200 kV
Didžiausia ilgalaikė įtampa AC	280 V
Didžiausia ilgalaikė įtampa DC	200 V
Dydis	280V
Imp. srovė (8/20 µs) [bendra]	50 kA
Išpučiamasis	ne
Išvadas	3 polių komplektas su NPE
LPZ	0→2
Maks. darbinė temperatūra	80 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. tinklo viršįtampio apsauga	160
Maksimalus priešsaugiklis	160 A
Min. darbinė temperatūra	-40 °C
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2,5 mm²
Nuotolinio signalizavimo įtaisas	ne

Polių konstrukcija	3+N/PE
Polių skaičius	3
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
Suveikimo laikas	<25 ns
Tinklo forma	kitos
Tinklo tipas TN	taip
Tinklo tipas TN-C-S	taip
Tinklo tipasTN-S	taip
Tinklo tipasTT	taip
Vardinė impulsinė nuotėkio srovė (8/20 µs)	30 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N]	30 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [N-PE]	30 kA
Vardinė įtampa AC (50 / 60 Hz)	230 V
Žaibo išlydžio srovė (10/350) [bendra]	25 kA
Žaibo išlydžio srovė (10/350 μs)	7 kA
