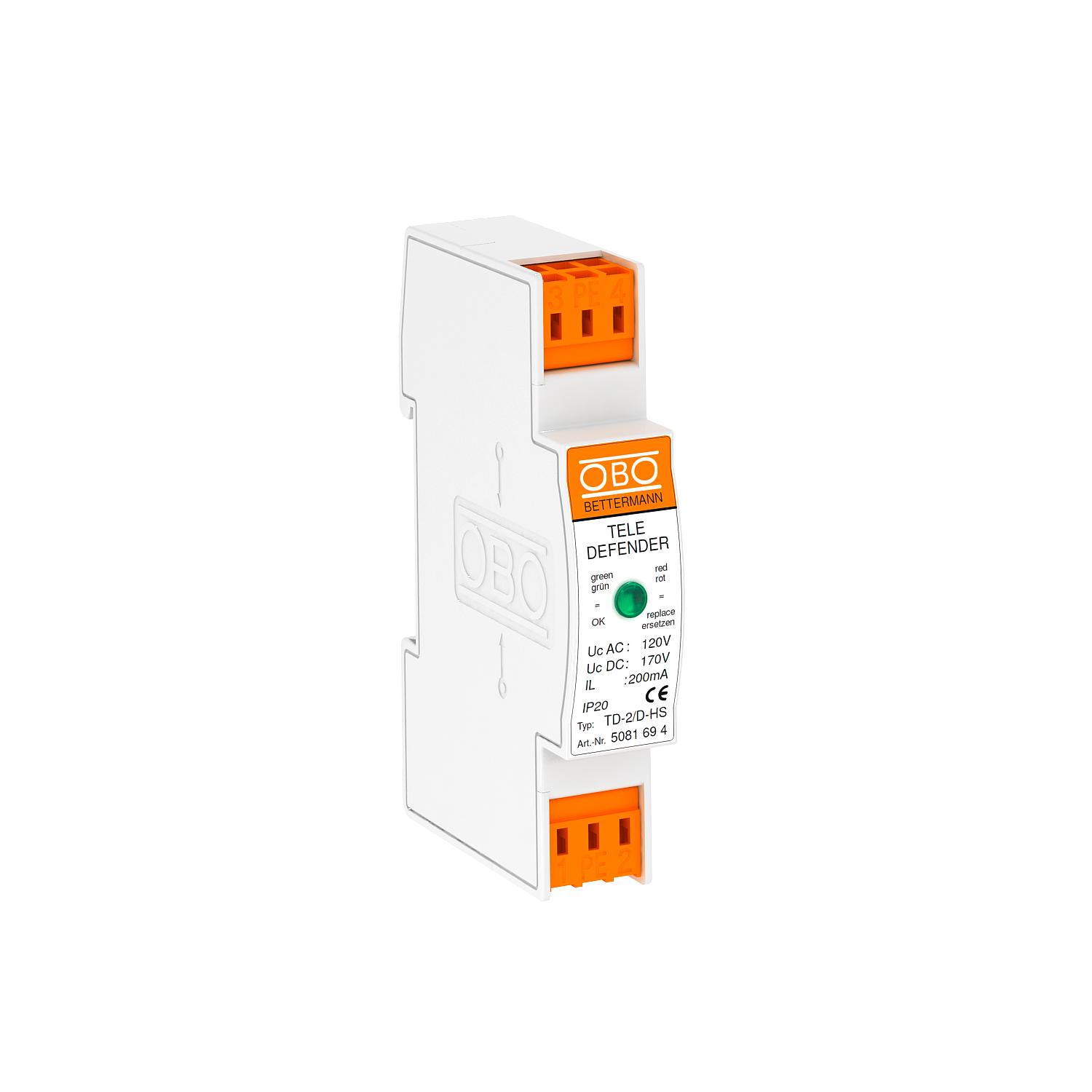

Kombinuotas apsauginis prietaisas, skirtas ISDN ir DSL sistemoms
Art. Nr. 5081694 | EAN 4012196087723
- Prekės aprašymas
-
Prekės aprašymasDuomenų perdavimo linijos apsauginiai įrenginiai, skirti telekomunikaciniams įrenginiams
• žemas apsaugos lygis, esant didelei srovės apkrovai
• bevaržčiai arba kištukiniai gnybtai
• optimizuota pralaidumo juosta patikimam duomenų perdavimui
• greitas telefono linijos įrengimas montuojant ant montažinio bėgelio
• optinis veikimo indikatorius
Naudojimas: DSL sistemos, ISDN ar analogiška telekomunikacija
-
- Techniniai duomenys
-
Techniniai duomenys
Apsaugos lygis, gysla–gysla <300 V Apsaugos lygis, gysla–žemė <650 V Apsaugos rūšis IP20 Atsparumas impulsinei srovei gysla – gysla C2: 18 kV / 9 kA (8/20µs) Atsparumas impulsinei srovei gysla – žemė C2: 18 kV / 9 kA (8/20µs) Bandymų metodo standartas IEC 61643-21 Bendra imp.srovė (10/350) D1: 5 kA Bendra imp.srovė (8/20) 10 kA Dalijimo modulis TE (17,5 mm) 1 Didžiausia ilgalaikė įtampa AC 120 V Didžiausia ilgalaikė įtampa DC 170 V Dydis 170V Ekranavimas tiesiogiai Ekranavimo jungtis ne Impulsinė srovė 2,5 kA Iškroviklių patikra ne Įterpimo slopinimas (insertion loss) ≤3 dB Įžeminimas per: Jungiamasis laidas Izoliacijos varža >1 MΩ Kabelio tipas apsaugos nuo viršįtampio prietaisams Telekomunikacijų linija Kategorie Tipas 1+2+3 / D1+C2+C1 Kištukinė sistema Jungtis Konstrukcija, patikrinta sprogioje aplinkoje ne LPZ 0→3 Maks. naudojimo temperatūros diapazonas 80 °C Maks. prijungimo skerspjūvis, daugiagyslis 2,5 mm² Maks. prijungimo skerspjūvis, lankstus 2,5 mm² Maks. prijungimo skerspjūvis, standus 2,5 mm² Medžiaga Plastikas Min. naudojimo temperatūros diapazonas -40 °C Min. prijungimo skerspjūvis, daugiagyslis 0,14 mm² Min. prijungimo skerspjūvis, lankstus 0,14 mm² Min. prijungimo skerspjūvis, standus 0,14 mm² Nuosekli varža laidui 9 Ω ± 10 % Polių skaičius 2 Ribinis dažnis 75 MHz Ryšių kontaktas ne Signalizavimas prietaise optinis Spalva balta SPD pagal IEC 61643-21 Klasė I+II+III / D1+C2+C1 Talpumas (gysla-gysla) <50 pF Talpumas (gysla-žemė) <50 pF Vardinė apkrovos srovė AC 0,14 A Vardinė apkrovos srovė DC 0,2 A - Visi tipai
- Atsisiuntimai
-
Duomenų lapas TD-2/D-HS / 5081694 , 0.31MB , pdfES atitikties deklaracija TD-2/D-HS / 5081694 , 0.13MB , pdfREACH Atitikties deklaracija TD-2/D-HS / 5081694 , 0.12MB , pdfRoHS Atitikties deklaracija TD-2/D-HS / 5081694 , 0.12MB , pdfKaip tinkamai parinkti Viršįtampių apsaugos - Paprastas parinkimas , 2.00MB , pdfKaip tinkamai parinkti Pagalba renkantis apsaugą nuo viršįtampio , 2.00MB , pdfNėra šio gaminio aprašymų
