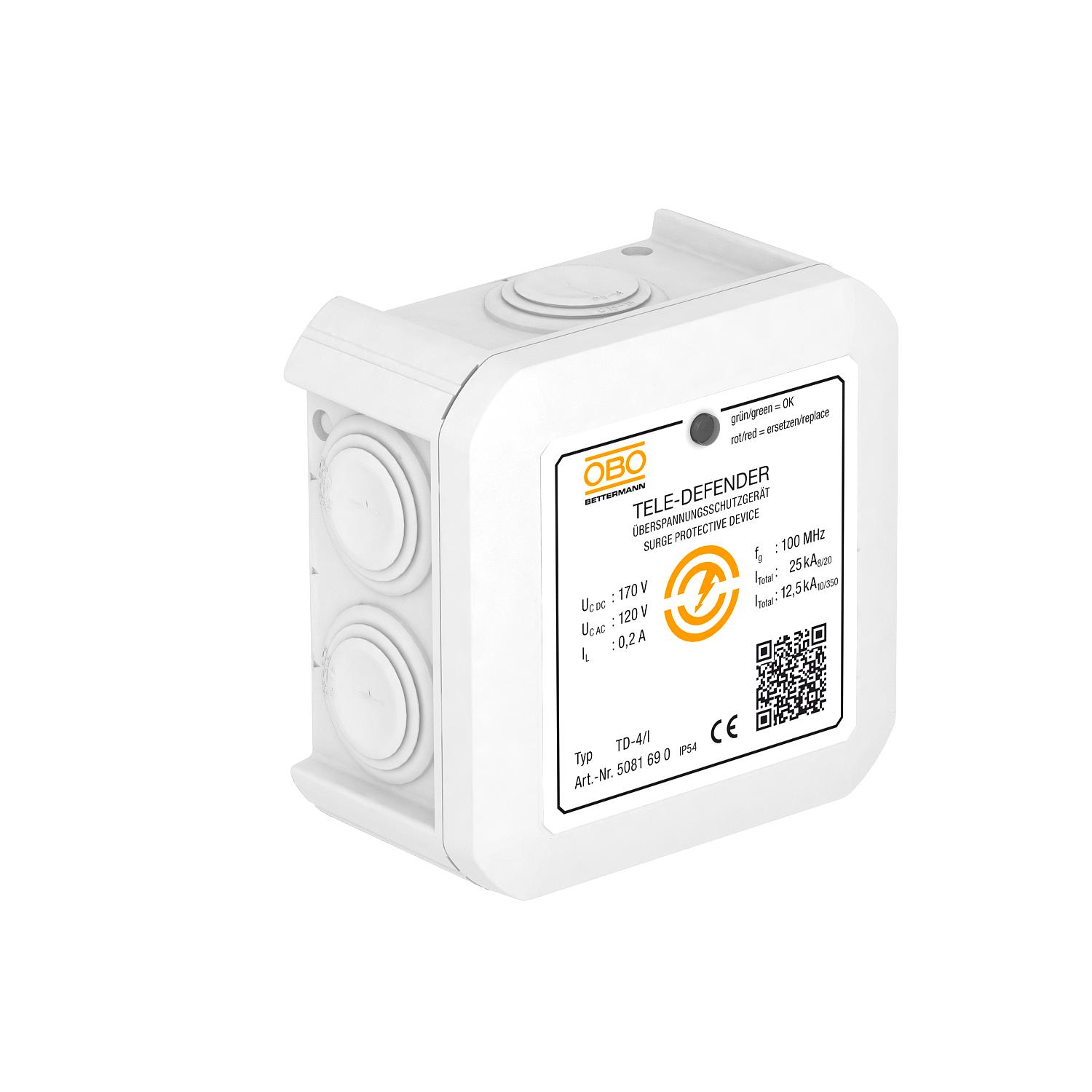

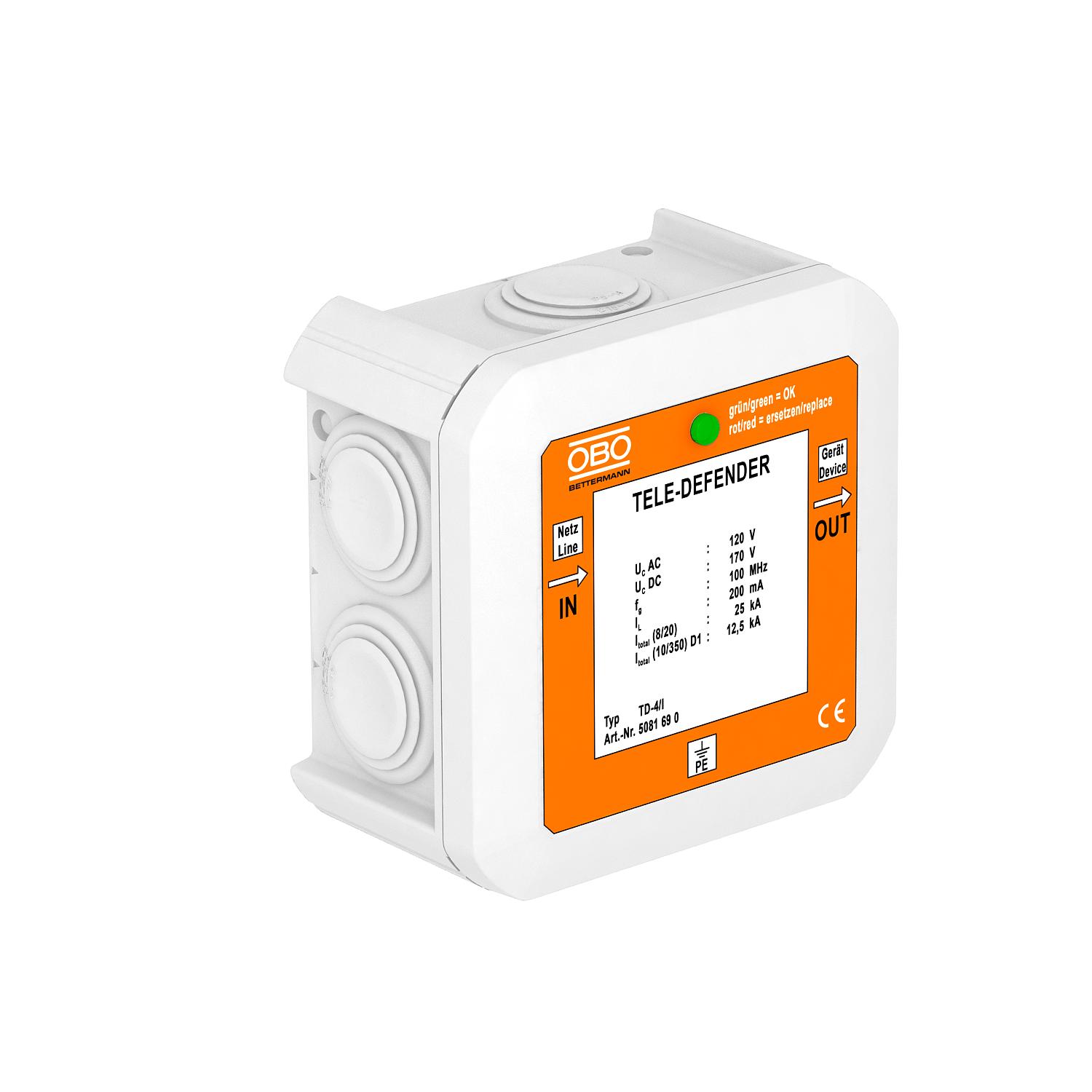

Kombinuotas apsauginis prietaisas TD-4/I, skirtas ISDN ir DSL sistemoms
Art. Nr. 5081690 | EAN 4012196034352
- Prekės aprašymas
-
Prekės aprašymasDuomenų perdavimo linijos apsauginiai įrenginiai, skirti telekomunikaciniams įrenginiams
• žemas apsaugos lygis, esant didelei srovės apkrovai
• „Push-In“ gnybtai greitam įrengimui
• optimizuota pralaidumo juosta patikimam duomenų perdavimui
• virštinkinis montavimas
• optinis veikimo indikatorius
Naudojimas: DSL sistemos, ISDN ar analogiška telekomunikacija
-
- Techniniai duomenys
-
Techniniai duomenys
Apsaugos lygis, ekranavimas – žemė (S-PE) 850 V Apsaugos lygis, gysla–gysla <300 V Apsaugos lygis, gysla–žemė <650 V Apsaugos rūšis IP54 Atsparumas impulsinei srovei gysla – gysla C2: 18 kV / 9 kA (8/20µs) Atsparumas impulsinei srovei gysla – žemė C2: 18 kV / 9 kA (8/20µs) Bandymų metodo standartas IEC 61643-21 Bendra imp.srovė (10/350) D1: 12,5 kA Bendra imp.srovė (8/20) 25 kA Didžiausia ilgalaikė įtampa AC 120 V Didžiausia ilgalaikė įtampa DC 170 V Dydis 170V Ekranavimas netiesiogiai Ekranavimo jungtis taip Impulsinė srovė 2,5 kA Iškroviklių patikra ne Įterpimo slopinimas (insertion loss) ≤3 dB Izoliacijos varža >1 MΩ Kabelio tipas apsaugos nuo viršįtampio prietaisams Telekomunikacijų linija Kategorie Tipas 1+2+3 / D1+C2+C1 Kištukinė sistema RJ11 Konstrukcija, patikrinta sprogioje aplinkoje ne LPZ 0→3 Maks. naudojimo temperatūros diapazonas 80 °C Maks. prijungimo skerspjūvis, daugiagyslis 0,75 mm² Maks. prijungimo skerspjūvis, lankstus 0,75 mm² Maks. prijungimo skerspjūvis, standus 0,75 mm² Medžiaga Plastikas Min. naudojimo temperatūros diapazonas -40 °C Min. prijungimo skerspjūvis, daugiagyslis 0,14 mm² Min. prijungimo skerspjūvis, lankstus 0,14 mm² Min. prijungimo skerspjūvis, standus 0,14 mm² Nuosekli varža laidui 9 Ω ± 10 % Polių skaičius 4 Ribinis dažnis 100 MHz Ryšių kontaktas ne Signalizavimas prietaise optinis Spalva balta SPD pagal IEC 61643-21 Klasė I+II+III / D1+C2+C1 Talpumas (gysla-gysla) <50 pF Talpumas (gysla-žemė) <10 pF Vardinė apkrovos srovė AC 0,14 A Vardinė apkrovos srovė DC 0,2 A - Visi tipai
- Atsisiuntimai
-
Duomenų lapas TD-4/I / 5081690 , 0.32MB , pdfES atitikties deklaracija TD-4/I / 5081690 , 0.13MB , pdfREACH Atitikties deklaracija TD-4/I / 5081690 , 0.12MB , pdfRoHS Atitikties deklaracija TD-4/I / 5081690 , 0.12MB , pdfKaip tinkamai parinkti Viršįtampių apsaugos - Paprastas parinkimas , 2.00MB , pdfKaip tinkamai parinkti Pagalba renkantis apsaugą nuo viršįtampio , 2.00MB , pdfMontavimo instrukcija „Tele Defender“ TD-4/I-TAE-F montavimo instrukcija , 0.10MB , pdf
