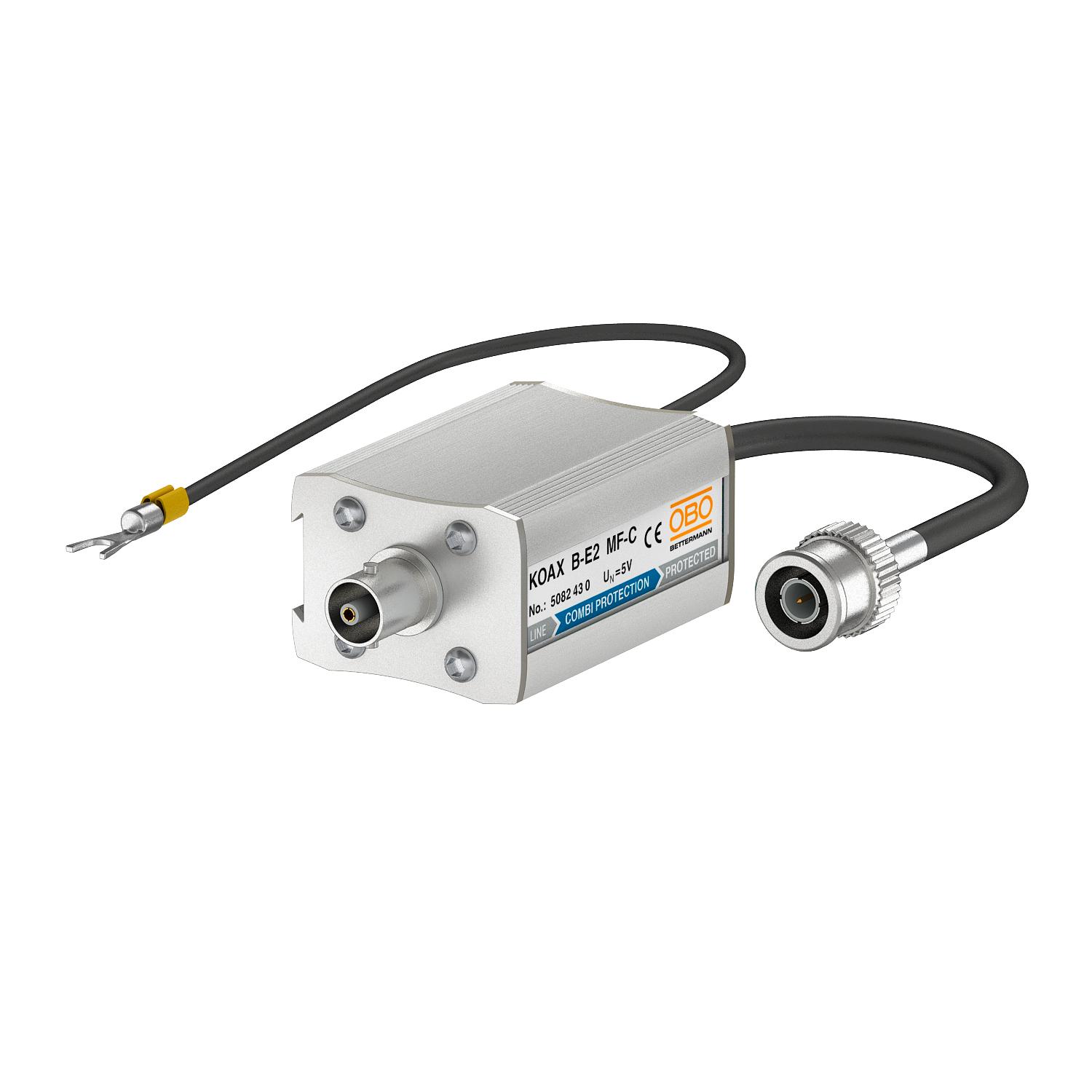

Kombinuotas iškroviklis „10Base2-/10Base5“ tinklams 1 | Kombinuota apsauga | | 6 | BNC

Kombinuotas iškroviklis „10Base2-/10Base5“ tinklams

Art. Nr. 5082430 | EAN 4012196415717

Art. Nr. / Tipas

Polių skaičius	1

Išvadas

Didžiausia ilgalaikė įtampa DC	6 V

Kištukinė sistema	BNC

Prekės aprašymas

Prekės aprašymas

Duomenų perdavimo linijos apsauginis įrenginys, skirtas bendraašėms „Ethernet“ tinklo sistemoms

• aliuminio korpuse
• BNC jungiamasis elementas m/w
• paprasta sumontuoti per tarpinį kištuką

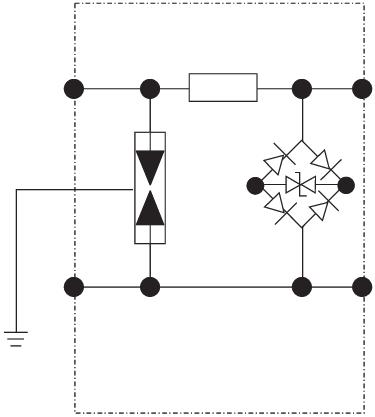

• dviejų pakopų apsauga
• apsauginis bėgelis su priedais DLS-BS (5082 38 2)

Naudojimas: vaizdo signalams, kameroms saugoti, pvz., CCTV sistemos, „Cheapernet“, 10BASE2, 10BASE5
• aliuminio korpuse

• BNC jungiamasis elementas, skirtas „Cheapernet“, 10BASE2

• paprasta sumontuoti kaip tarpinį prietaisą

• dviejų pakopų apsauga

Techniniai duomenys

Techniniai duomenys

Apsaugos lygis, gysla–gysla	<75 V
Apsaugos lygis, gysla–žemė	<600 V
Apsaugos rūšis	IP00
Atbulinio srauto slopinimas	≥14 dB
Atsparumas impulsinei srovei gysla – gysla	C2: 10 kV / 5 kA (8/20µs)
Atsparumas impulsinei srovei gysla – žemė	C2: 10 kV / 5 kA (8/20µs)
Bandymų metodo standartas	IEC 61643-21
Banginė varža	75 Ω
Bendra imp.srovė (10/350)	2 kA
Bendra imp.srovė (8/20)	10 kA
Didžiausia ilgalaikė įtampa AC	4,2 V
Didžiausia ilgalaikė įtampa DC	6 V
Dydis	6.2V
Ekranavimas	tiesiogiai
Ekranavimo jungtis	taip
Impulsinė srovė	1 kA
Išvadas	Kombinuota apsauga
Įterpimo slopinimas (insertion loss)	≤1,7 dB

Įžeminimas per:	Jungiamasis laidas
Izoliacijos varža	>1 GΩ
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Duomenų linija COAX
Kategorie	Tipas 1+2+3 / D1+C2+C1
Kištukinė sistema	BNC
LPZ	0→3
Maks. naudojimo temperatūros diapazonas	80 °C
Min. naudojimo temperatūros diapazonas	-20 °C
Nuosekli varža laidui	4,7 Ω ± 10%
Polių skaičius	1
Ribinis dažnis	68 MHz
Signalizavimas prietaise	be
SPD pagal IEC 61643-21	Klasė I+II+III / D1+C2+C1
Talpumas (gysla-gysla)	<100 pF
Talpumas (gysla-žemė)	<100 pF
Vardinė apkrovos srovė AC	0,3 A
Vardinė apkrovos srovė DC	0,2 A
