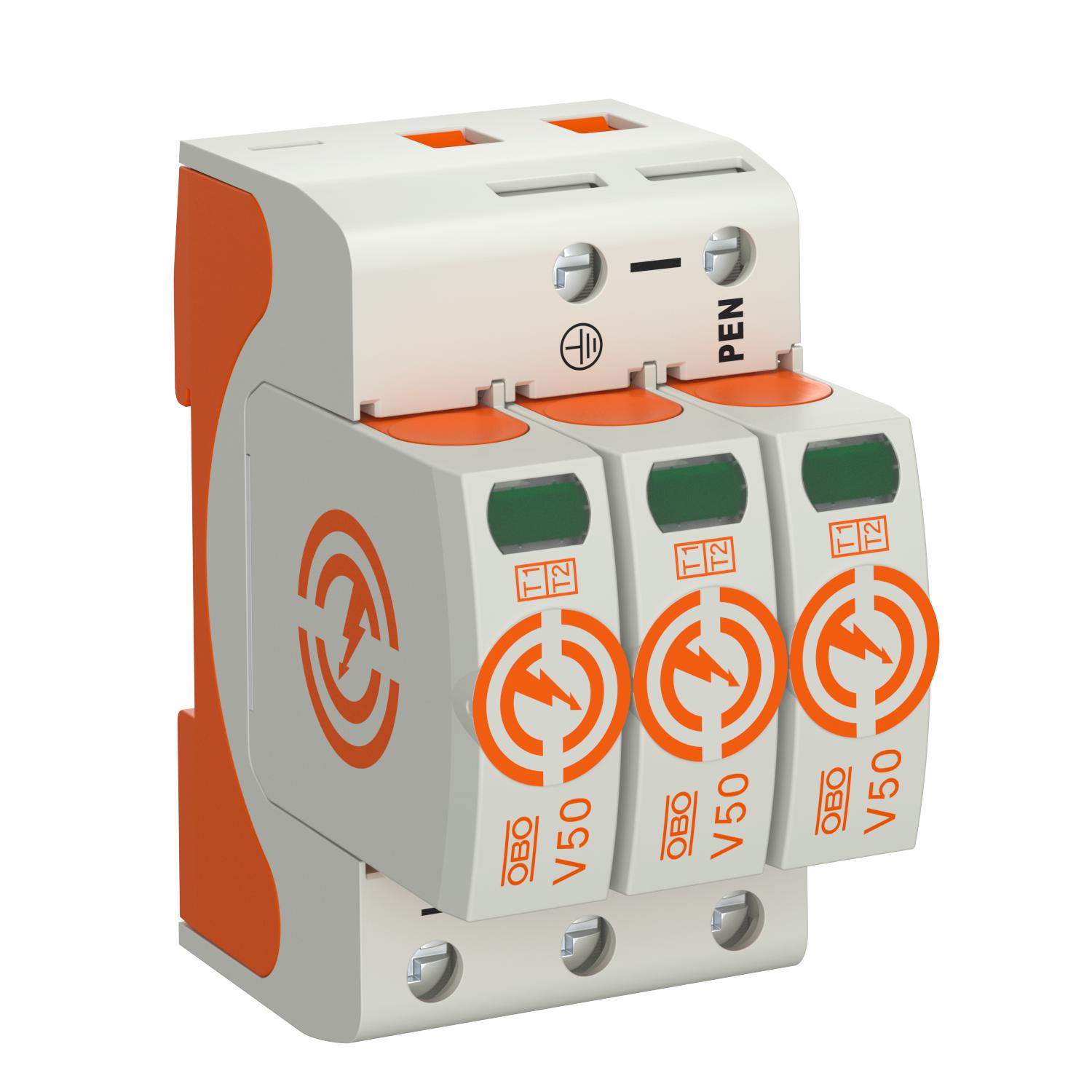

Kombinuotas iškroviklis V50 3-polis 320 V

Art. Nr. 5093542 | EAN 4012196398461

320 V
IP20
Prekės aprašymas
Prekės aprašymas
Kombinuotasis žaibo viršįtampio iškroviklis, tipas 1+2

• Potencialams nuo žaibo išlyginti pagal VDE 0185-305 (IEC 62305)
• Žaibo srovės iškrovos dydis 12,5 kA (10/350) poliui ir iki 50 kA (10/350) bendrai
• Modulinis kištukinis iškroviklis su skiriamuoju įtaisu ir optine būsenos indikacija
• Fiksavimas su apsauga nuo vibracijos ir įtampos kodavimu
• Plastikas pagal UL 94 V-0
• FS variantuose yra bepotencis nuotolinės signalizacijos kontaktas

Naudojamas: apsaugos nuo žaibo potencialų išlyginimas III ir IV klasės pastatuose su apsaugos nuo žaibo sistema.
* Komplektas = viršutinė ir apatinė dalis
  • KEMA-KEUR, Nyderlandai
  • Austrijos elektrotechnikos sąjunga, Austrija
  • Elektrotechnikos, elektronikos ir informacinės technikos sąjunga, Vokietija
  • „Underwriters Laboratories Inc.“, JAV + CSA, Kanada
  • 5 metų garantijos suteikimas
  • EB atitikties deklaracija pagal EB direktyvas
  • EurAsian Conformity
  • „Regulatory Compliance Mark“. Atitikties deklaracija Australijai / Naujajai Zelandijai
  • Perėjimas nuo LPZ 0 iki 2.
  • Kombinuota apsauga tipas 1 ir tipas 2
  • Profesionalus elektrotechnikos montavimas
Techniniai duomenys

Galimos jungtys

Apsaugos lygis [L-N] ≤1,4
Apsaugos rūšis IP20
Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle 50 kA eff
Aukščiausia nuolatinė įtampa (L-N) 320 V
Didžiausia ilgalaikė įtampa AC 320 V
Dydis 320V
Imp. srovė (8/20 µs) [bendra] 120 kA
Integruotas įvadinis saugiklis ne
Išpučiamasis ne
Jungimo galia AC 230 V; 0,5 A
Jungimo galia DC 230 V; 0,1 A / 75 V; 0,5 A
Kabelio tipas apsaugos nuo viršįtampio prietaisams Maitinimo linija AC
Korpuso medžiaga PA UL 94 V-0
Leidimai VDE
Liekamoji įtampa [L-N] @ 1 kA 0,9 kV
Liekamoji įtampa [L-N] @ 12,5 kA 1,1 kV
Liekamoji įtampa [L-N] @ 5 kA 1 kV
Maks. darbinė temperatūra 80 °C
Maks. laidų skersmuo, lankstus (plonagyslis) 35 mm²
Maks. laidų skersmuo, lankstus (plonagyslis) 2 AWG
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 35 mm²
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 2 AWG
Maks. prijungimo skerspjūvis FM gnybtai 16 AWG
Maks. prijungimo skerspjūvis FM gnybtai 1,5 mm²
Maks. tinklo viršįtampio apsauga 160 A gL/gG
Maksimali impulsinė nuotėkio srovė (8/20 μs) 50 kA
Maksimali impulsinė nuotėkio srovė (8/20 μs) [L-N] 50 kA
Maksimalus priešsaugiklis 160 A
Medžiaga Poliamidas
Min. darbinė temperatūra -40 °C
Min. laidų skersmuo, lankstus (plonagyslis) 1,5 mm²
Min. laidų skersmuo, lankstus (plonagyslis) 16 AWG
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 1,5 mm²
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 16 AWG
Min. prijungimo skerspjūvis FM gnybtai 21 AWG
Min. prijungimo skerspjūvis FM gnybtai 0,5 mm²
Minimalus atstumas 1,5 mm
Montavimo būdas 35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas ne
Polių konstrukcija 3
Polių skaičius 3
Signalizavimas prietaise optinis
SPD pagal EN 61643-11 Tipas 1+2
SPD pagal IEC 61643-1 I+II klasė
SPG pagal UL 1449 Tipas 4
Sukimo momentas 4 Nm
Suveikimo laikas <25 ns
Tinklo forma TN-C
Tinklo tipas TN taip
Tinklo tipas TN-C taip
TOV įtampa [L-N] – atlaikymo režimas – 5 s 335 V
TOV įtampa [L-N] – saugus režimas pabaiga – 120 min 440 V
Vardinė impulsinė nuotėkio srovė (8/20 µs) 30 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N] 30 kA
Vardinė įtampa AC (50 / 60 Hz) 230 V
Žaibo išlydžio srovė (10/350) [bendra] 37,5 kA
Žaibo išlydžio srovė (10/350 μs) 12,5 kA
Visi tipai

Visi tipai

Tipas Polių konstrukcija Didžiausia ilgalaikė įtampa AC Apsaugos rūšis Art. Nr. Kiekis mažiausias parduodamas kiekis
V50-1-320 1 320 V IP20 5093540
1 Vienetas
V50-3-320 3 320 V IP20 5093542
1 Vienetas
