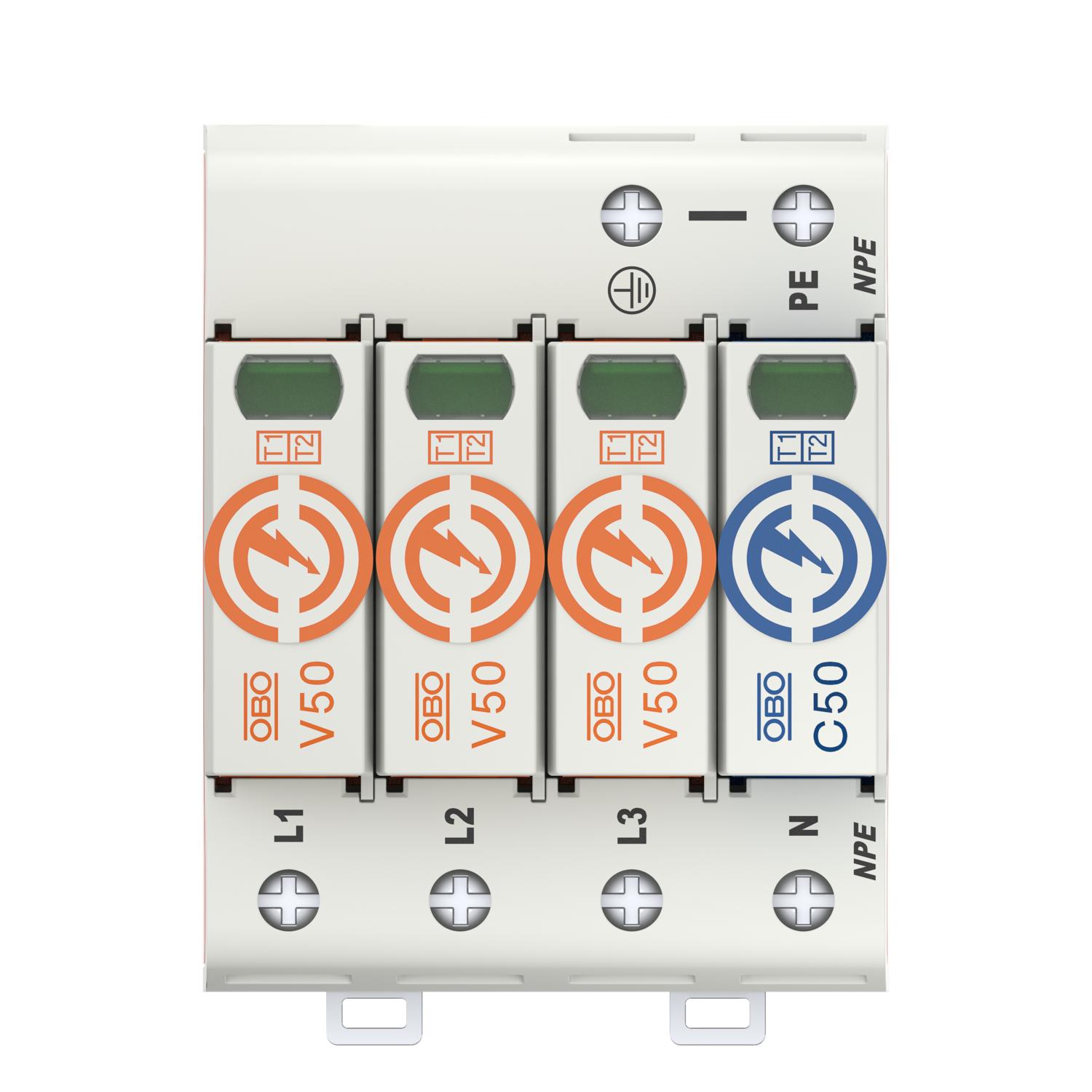

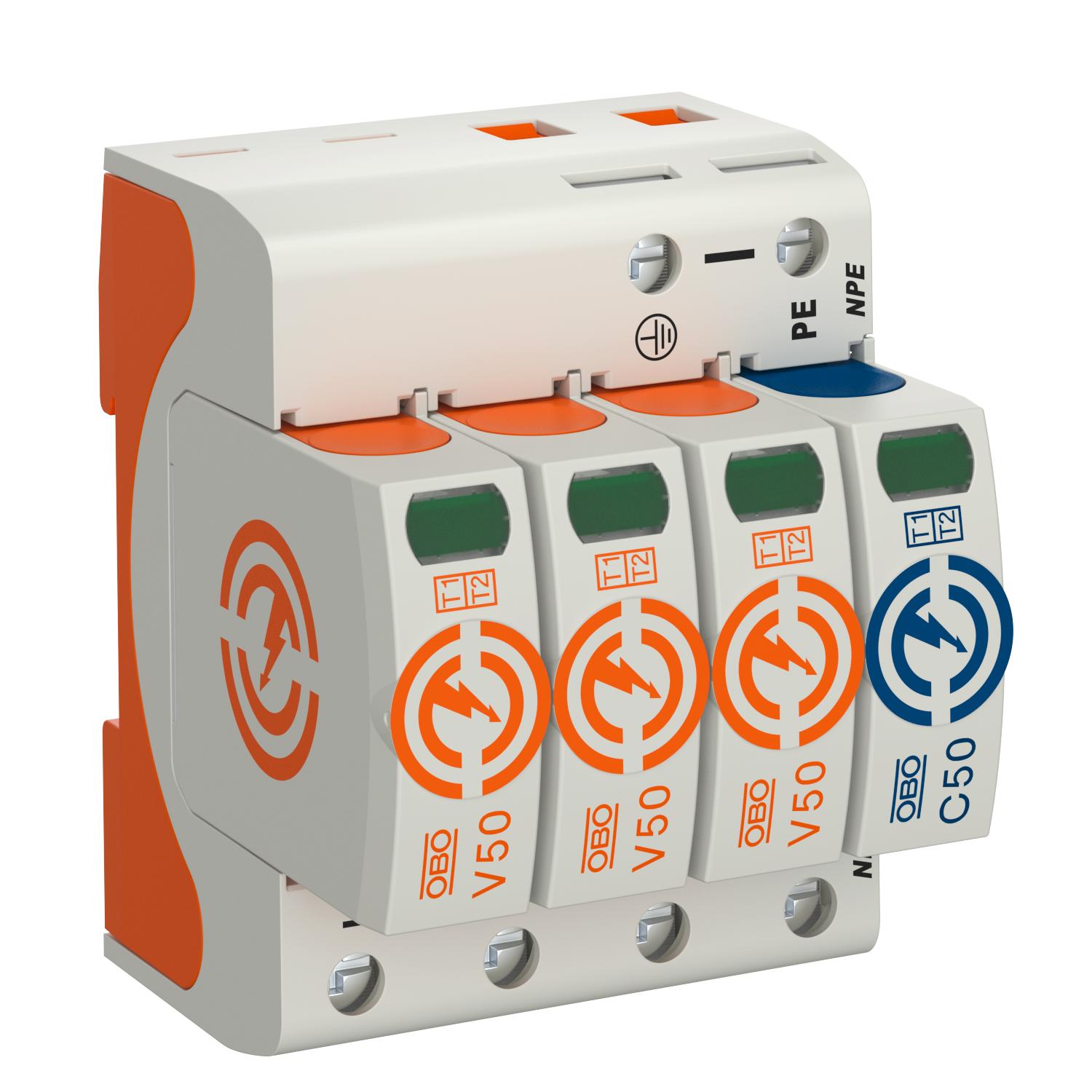

Kombinuotas iškroviklis V50 3-polis+NPE 280 V
Art. Nr. 5093526 | EAN 4012196159697
- Prekės aprašymas
-
Prekės aprašymasKombinuotasis žaibo viršįtampio iškroviklis, tipas 1+2
• Potencialams nuo žaibo išlyginti pagal VDE 0185-305 (IEC 62305)
• Žaibo srovės iškrovos dydis 12,5 kA (10/350) poliui ir iki 50 kA (10/350) bendrai
• Modulinis kištukinis iškroviklis su skiriamuoju įtaisu ir optine būsenos indikacija
• Fiksavimas su apsauga nuo vibracijos ir įtampos kodavimu
• Plastikas pagal UL 94 V-0
• FS variantuose yra bepotencis nuotolinės signalizacijos kontaktas
Naudojamas: apsaugos nuo žaibo potencialų išlyginimas III ir IV klasės pastatuose su apsaugos nuo žaibo sistema.
* Komplektas = viršutinė ir apatinė dalis
-
- Techniniai duomenys
-
Techniniai duomenys
Antrinės srovės slopinimo geba (eff) [N-PE] 0,1 kA Apsaugos lygis [L-N] ≤1,3 Apsaugos rūšis IP20 Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle 50 kA eff Aukščiausia nuolatinė įtampa (L-N) 280 V Aukščiausia nuolatinė įtampa (N-PE) 255 V Bendras apsaugos lygis [L-PE] 2,5 kV CO₂ pėdsakas (GWP) nuo lopšio iki vartų 0,007 kg CO₂e / 1 Vienetas Didžiausia ilgalaikė įtampa AC 280 V Dydis 280V Imp. srovė (8/20 µs) [bendra] 80 kA Integruotas įvadinis saugiklis ne Išpučiamasis ne Kabelio tipas apsaugos nuo viršįtampio prietaisams Maitinimo linija AC Korpuso medžiaga PA UL 94 V-0 Leidimai VDE Liekamoji įtampa [L-N] @ 1 kA 0,7 kV Liekamoji įtampa [L-N] @ 12,5 kA 1 kV Liekamoji įtampa [L-N] @ 5 kA 0,8 kV Maks. darbinė temperatūra 80 °C Maks. laidų skersmuo, lankstus (plonagyslis) 2 AWG Maks. laidų skersmuo, lankstus (plonagyslis) 35 mm² Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 35 mm² Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 2 AWG Maks. prijungimo skerspjūvis FM gnybtai 16 AWG Maks. prijungimo skerspjūvis FM gnybtai 1,5 mm² Maks. tinklo viršįtampio apsauga 160 A gL/gG Maksimali impulsinė nuotėkio srovė (8/20 μs) 50 kA Maksimali impulsinė nuotėkio srovė (8/20 μs) [L-N] 50 kA Maksimalus priešsaugiklis 160 A Min. darbinė temperatūra -40 °C Min. laidų skersmuo, lankstus (plonagyslis) 16 AWG Min. laidų skersmuo, lankstus (plonagyslis) 1,5 mm² Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 16 AWG Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 1,5 mm² Min. prijungimo skerspjūvis FM gnybtai 21 AWG Min. prijungimo skerspjūvis FM gnybtai 0,5 mm² Minimalus atstumas 1,5 mm Montavimo būdas 35 mm DIN bėgelis Nuotolinio signalizavimo įtaisas ne Polių konstrukcija 3+N/PE Polių skaičius 4 Signalizavimas prietaise optinis SPD pagal EN 61643-11 Tipas 1+2 SPD pagal IEC 61643-1 I+II klasė SPG pagal UL 1449 Tipas 4 Sukimo momentas 4 Nm Suveikimo laikas <25 ns Tinklo forma TN-S, TT Tinklo tipas TN taip Tinklo tipas TN-C ne Tinklo tipas TN-C-S taip Tinklo tipasTN-S taip Tinklo tipasTT taip TOV įtampa [L-N] – atlaikymo režimas – 5 s 335 V TOV įtampa [L-N] – saugus režimas pabaiga – 120 min 440 V TOV įtampa [N-PE] –atlaikymo režimas – 200 ms 1200 V Vardinė impulsinė nuotėkio srovė (8/20 µs) 30 kA Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N] 30 kA Vardinė įtampa AC (50 / 60 Hz) 230 V Žaibo išlydžio srovė (10/350) [bendra] 50 kA Žaibo išlydžio srovė (10/350 μs) 12,5 kA - Visi tipai
