Kombinuotas iškroviklis V50 3-polis+NPE 385 V 3+N/PE | 385 | IP20

Kombinuotas iškroviklis V50 3-polis+NPE 385 V

Art. Nr. 5093586 | EAN 4012196398607

Art. Nr. / Tipas

Polių konstrukcija

Didžiausia ilgalaikė įtampa AC	385 V

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

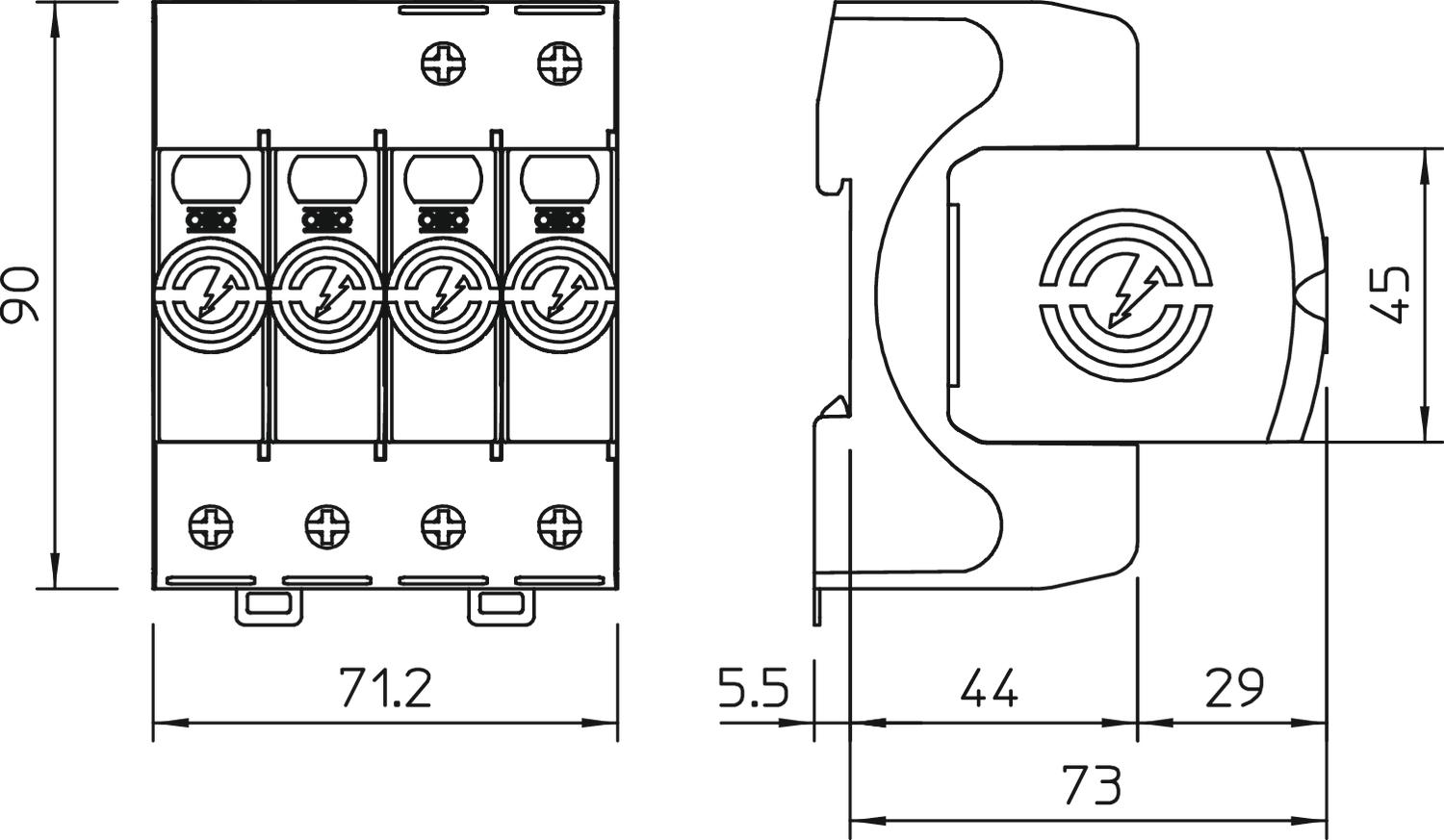

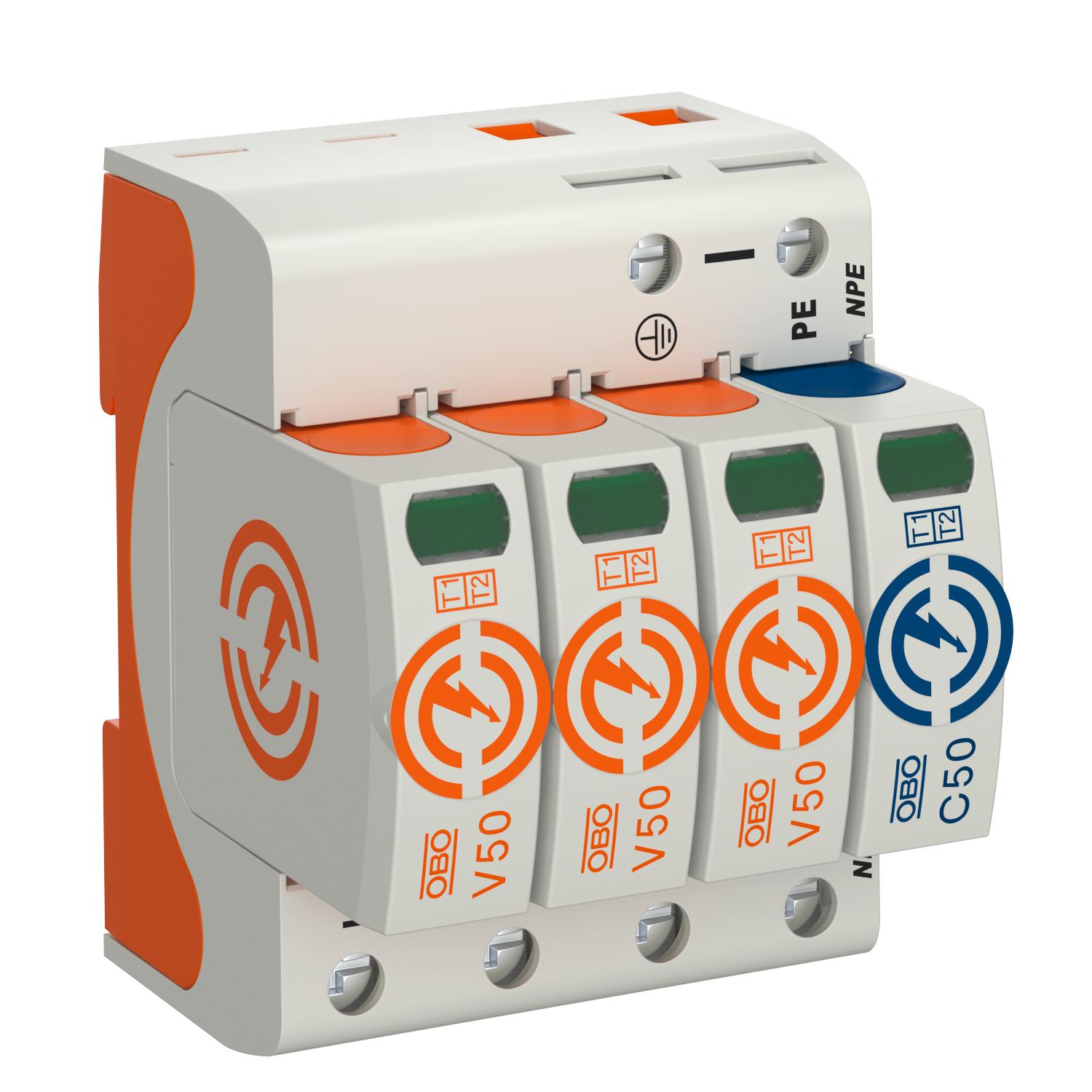

Kombinuotasis žaibo viršįtampio iškroviklis, tipas 1+2

• Potencialams nuo žaibo išlyginti pagal VDE 0185-305 (IEC 62305)
• Žaibo srovės iškrovos dydis 12,5 kA (10/350) poliui ir iki 50 kA (10/350) bendrai
• Modulinis kištukinis iškroviklis su skiriamuoju įtaisu ir optine būsenos indikacija
• Fiksavimas su apsauga nuo vibracijos ir įtampos kodavimu
• Plastikas pagal UL 94 V-0
• FS variantuose yra bepotencis nuotolinės signalizacijos kontaktas

Naudojamas: apsaugos nuo žaibo potencialų išlyginimas III ir IV klasės pastatuose su apsaugos nuo žaibo sistema.
* Komplektas = viršutinė ir apatinė dalis

Techniniai duomenys

Techniniai duomenys

Antrinės srovės slopinimo geba (eff) [N-PE]	0,1 kA
Apsaugos lygis [L-N]	≤1,7
Apsaugos rūšis	IP20
Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle	50 kA eff
Aukščiausia nuolatinė įtampa (L-N)	385 V
Aukščiausia nuolatinė įtampa (N-PE)	255 V
Bendras apsaugos lygis [L-PE]	2,5 kV
Didžiausia ilgalaikė įtampa AC	385 V
Dydis	385V
Imp. srovė (8/20 µs) [bendra]	80 kA
Integruotas įvadinis saugiklis	ne
Išpučiamasis	ne
Jungimo galia AC	230 V; 0,5 A
Jungimo galia DC	230 V; 0,1 A / 75 V; 0,5 A
Korpuso medžiaga	PA UL 94 V-0
Leidimai	VDE
Liekamoji įtampa [L-N] @ 1 kA	1,1 kV
Liekamoji įtampa [L-N] @ 12,5 kA	1,3 kV
Liekamoji įtampa [L-N] @ 5 kA	1,2 kV
Maks. darbinė temperatūra	80 °C
Maks. laidų skersmuo, lankstus (plonagyslis)	2 AWG
Maks. laidų skersmuo, lankstus (plonagyslis)	35 mm²
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2 AWG
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. prijungimo skerspjūvis FM gnybtai	16 AWG
Maks. prijungimo skerspjūvis FM gnybtai	1,5 mm²
Maks. tinklo viršįtampio apsauga	160 A gL/gG
Maksimali impulsinė nuotėkio srovė (8/20 μs)	50 kA
Maksimali impulsinė nuotėkio srovė (8/20 μs) [L-N]	50 kA
Maksimalus priešsaugiklis	160 A
Medžiaga	Poliamidas
Min. darbinė temperatūra	-40 °C

Min. laidų skersmuo, lankstus (plonagyslis)	16 AWG
Min. laidų skersmuo, lankstus (plonagyslis)	1,5 mm²
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	16 AWG
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	1,5 mm²
Min. prijungimo skerspjūvis FM gnybtai	0,5 mm²
Min. prijungimo skerspjūvis FM gnybtai	21 AWG
Minimalus atstumas	1,5 mm
Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	ne
Polių konstrukcija	3+N/PE
Polių skaičius	4
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
SPG pagal UL 1449	Tipas 4
Sukimo momentas	4 Nm
Suveikimo laikas	<25 ns
Tinklo forma	kitos
Tinklo tipas TN	taip
Tinklo tipas TN-C	ne
Tinklo tipas TN-C-S	taip
Tinklo tipasTN-S	taip
Tinklo tipasTT	taip
TOV įtampa [L-N] – atlaikymo režimas – 5 s	510 V
TOV įtampa [L-N] – saugus režimas pabaiga – 120 min	670 V
TOV įtampa [N-PE] –atlaikymo režimas – 200 ms	1200 V
Vardinė impulsinė nuotėkio srovė (8/20 µs)	30 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N]	30 kA
Vardinė įtampa AC (50 / 60 Hz)	230 V
Žaibo išlydžio srovė (10/350) [bendra]	50 kA
Žaibo išlydžio srovė (10/350 μs)	12,5 kA
