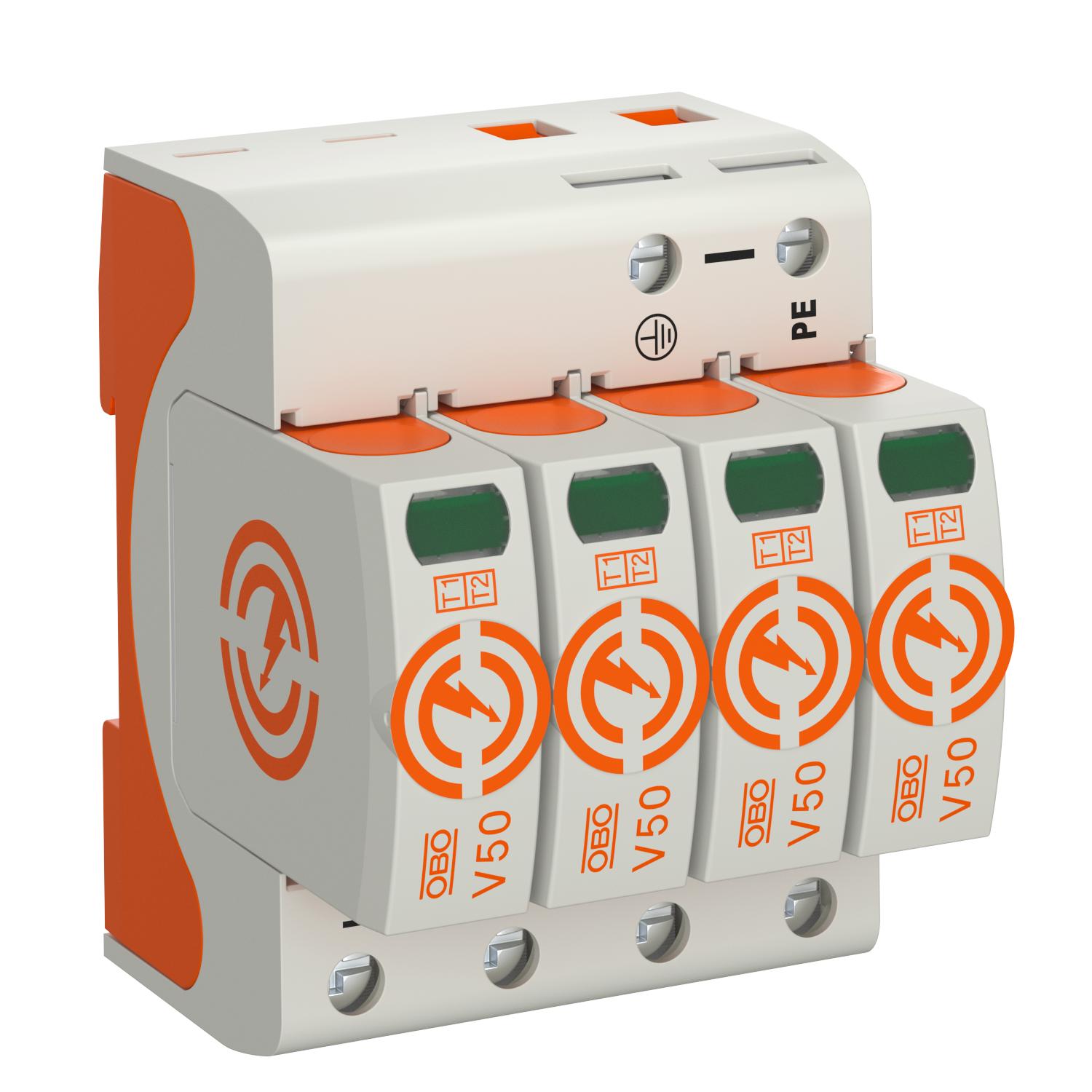

Kombinuotas iškroviklis V50 4-polis 280 V 4 | 280 | IP20

Kombinuotas iškroviklis V50 4-polis 280 V

Art. Nr. 5093513 | EAN 4012196159628

Art. Nr. / Tipas

Polių konstrukcija

Didžiausia ilgalaikė įtampa AC	280 V

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

Kombinuotasis žaibo viršįtampio iškroviklis, tipas 1+2

• Potencialams nuo žaibo išlyginti pagal VDE 0185-305 (IEC 62305)
• Žaibo srovės iškrovos dydis 12,5 kA (10/350) poliui ir iki 50 kA (10/350) bendrai

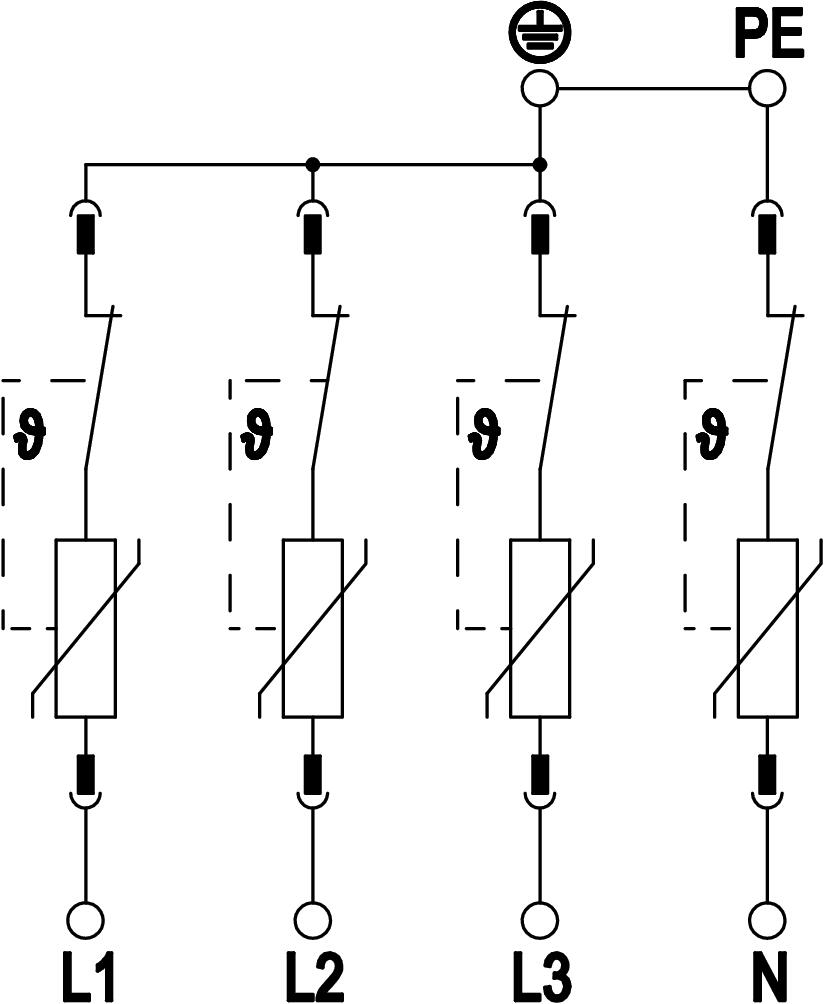

• Modulinis kištukinis iškroviklis su skiriamuoju įtaisu ir optine būsenos indikacija
• Fiksavimas su apsauga nuo vibracijos ir įtampos kodavimu
• Plastikas pagal UL 94 V-0
• FS variantuose yra bepotencis nuotolinės signalizacijos kontaktas

Naudojamas: apsaugos nuo žaibo potencialų išlyginimas III ir IV klasės pastatuose su apsaugos nuo žaibo sistema.
* Komplektas = viršutinė ir apatinė dalis

Techniniai duomenys

Galimos jungtys

Apsaugos lygis [L-N]	≤1,3
Apsaugos rūšis	IP20
Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle	50 kA eff
Aukščiausia nuolatinė įtampa (L-N)	280 V
Didžiausia ilgalaikė įtampa AC	280 V
Dydis	280V
Imp. srovė (8/20 µs) [bendra]	160 kA
Integruotas įvadinis saugiklis	ne
Išpučiamasis	ne
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Maitinimo linija AC
Korpuso medžiaga	PA UL 94 V-0
Leidimai	VDE
Liekamoji įtampa [L-N] @ 1 kA	0,7 kV
Liekamoji įtampa [L-N] @ 12,5 kA	1 kV
Liekamoji įtampa [L-N] @ 5 kA	0,8 kV
Maks. darbinė temperatūra	80 °C
Maks. laidų skersmuo, lankstus (plonagyslis)	35 mm²
Maks. laidų skersmuo, lankstus (plonagyslis)	2 AWG
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2 AWG
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. prijungimo skerspjūvis FM gnybtai	16 AWG
Maks. prijungimo skerspjūvis FM gnybtai	1,5 mm²
Maks. tinklo viršįtampio apsauga	160 A gL/gG
Maksimali impulsinė nuotėkio srovė (8/20 μs)	50 kA
Maksimali impulsinė nuotėkio srovė (8/20 μs) [L-N]	50 kA
Maksimalus priešsaugiklis	160 A
Min. darbinė temperatūra	-40 °C
Min. laidų skersmuo, lankstus (plonagyslis)	16 AWG

Min. laidų skersmuo, lankstus (plonagyslis)	1,5 mm²
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	16 AWG
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	1,5 mm²
Min. prijungimo skerspjūvis FM gnybtai	21 AWG
Min. prijungimo skerspjūvis FM gnybtai	0,5 mm²
Minimalus atstumas	1,5 mm
Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	ne
Polių konstrukcija	4
Polių skaičius	4
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
SPG pagal UL 1449	Tipas 4
Sukimo momentas	4 Nm
Suveikimo laikas	<25 ns
Tinklo forma	TN-S
Tinklo tipas TN	taip
Tinklo tipas TN-C-S	taip
Tinklo tipasTN-S	taip
Tinklo tipasTT	ne
TOV įtampa [L-N] – atlaikymo režimas – 5 s	335 V
TOV įtampa [L-N] – saugus režimas pabaiga – 120 min	440 V
Vardinė impulsinė nuotėkio srovė (8/20 µs)	30 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N]	30 kA
Vardinė įtampa AC (50 / 60 Hz)	230 V
Žaibo išlydžio srovė (10/350) [bendra]	50 kA
Žaibo išlydžio srovė (10/350 μs)	12,5 kA
