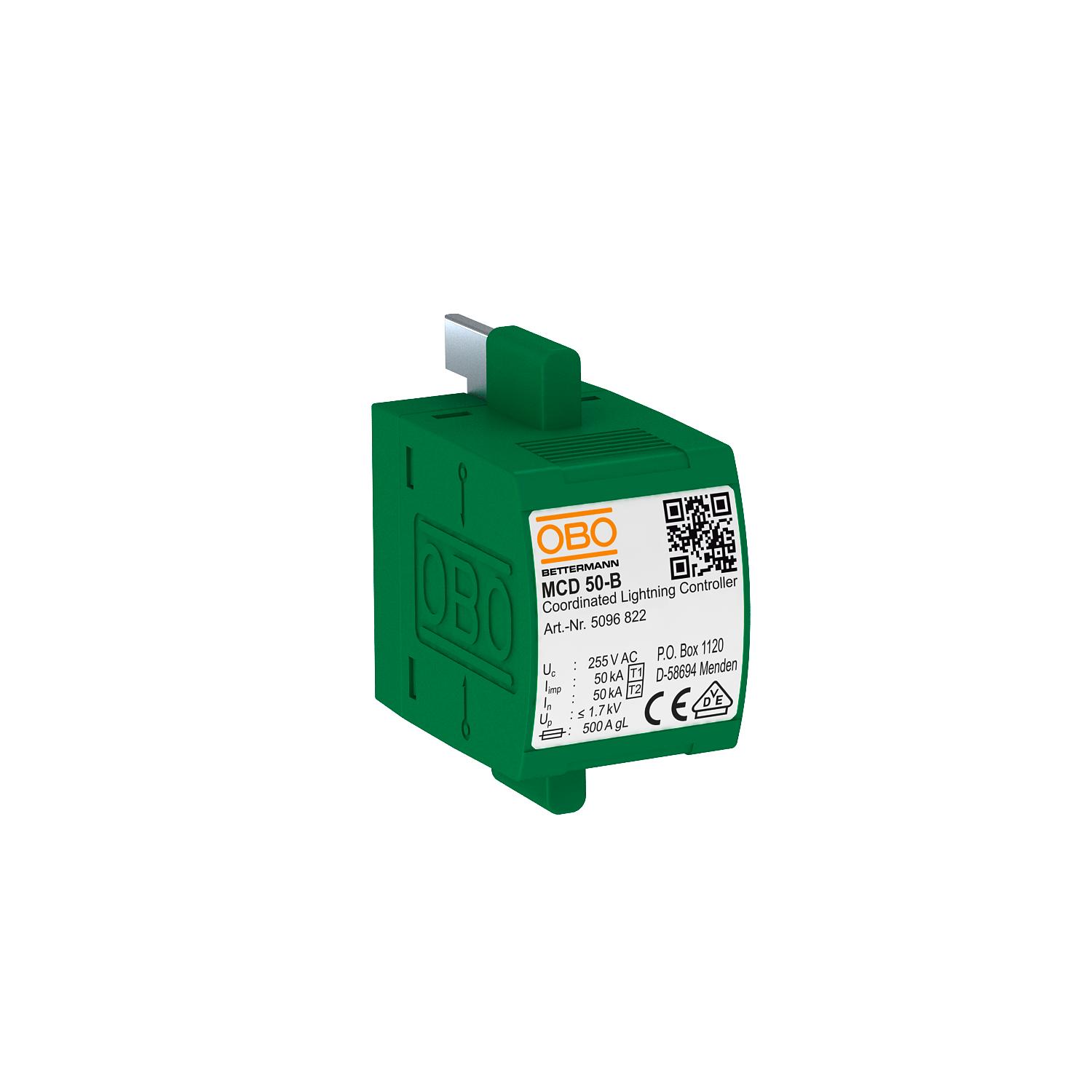

Kombinuotas viršįtampio iškroviklis, idėklas
Art. Nr. 5096822 | EAN 4012195544517
- Prekės aprašymas
-
Prekės aprašymasKombinuotas isiškroviklis, tipas 1+2
• Žaibo išlydžio impulsinė srovė: 50 kA (10/350)
• Apsaugos lygis: < 1,7 kV
• Antrinės srovės slopinimas 10 kA
• Saugiame korpuse, negesinantis kibirkštinis iškroviklis
Naudojimas: pramoniniuose įrenginiuose ir pastatuose, priskirtuose I–IV išorinės apsaugos nuo žaibo klasei.
-
- Techniniai duomenys
-
Techniniai duomenys
1 tipo patikros klasė taip 2 tipo patikros klasė taip Apsaugos lygis [L-N] ≤1,7 Apsaugos rūšis IP20 Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle 10 kA Aukščiausia nuolatinė įtampa (L-N) 255 V Aukščiausia nuolatinė įtampa (N-PE) 255 V Aukštis 69 mm Didžiausia ilgalaikė įtampa AC 255 V Dydis 255V Ilgis 100 mm Imp. srovė (8/20 µs) [bendra] 50 kA Išpučiamasis ne Išvadas 1 poliaus viršutinė dalis; 255V Kiti tinklo tipai ne Leidimai VDE LPZ 0→2 Maks. darbinė temperatūra 85 °C Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 50 mm² Maks. tinklo viršįtampio apsauga 500 Maksimalus priešsaugiklis 500 A Min. darbinė temperatūra -40 °C Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 10 mm² Montavimo būdas ant bazinio elemento Nuotolinio signalizavimo įtaisas ne OBO_vardinė apkrovos srovė (įvesties / išvesties gnybtas) 125 A Plotis 35 mm Polių konstrukcija 1 Polių skaičius 1 Signalizavimas prietaise jokių SPD pagal EN 61643-11 Tipas 1+2 SPD pagal IEC 61643-1 I+II klasė Suveikimo laikas <100 ns Tinklo forma kitos Tinklo tipas DC ne Tinklo tipas IT ne Tinklo tipas TN taip Tinklo tipas TN-C taip Tinklo tipas TN-C-S taip Tinklo tipasTN-S taip Tinklo tipasTT taip Trumpo jungimo stiprumas 10 kA Vardinė impulsinė nuotėkio srovė (8/20 µs) 50 kA Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N] 50 kA Vardinė įtampa AC (50 / 60 Hz) 230 V Žaibo išlydžio srovė (10/350) [bendra] 50 kA Žaibo išlydžio srovė (10/350 μs) 50 kA - Visi tipai
- Atsisiuntimai
-
Duomenų lapas MCD 50-B 0 / 5096822 , 0.26MB , pdfES atitikties deklaracija MCD 50-B 0 / 5096822 , 0.13MB , pdfREACH Atitikties deklaracija MCD 50-B 0 / 5096822 , 0.12MB , pdfRoHS Atitikties deklaracija MCD 50-B 0 / 5096822 , 0.12MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas MCD-50 , 0.16MB , pdfKaip tinkamai parinkti Viršįtampių apsaugos - Paprastas parinkimas , 2.00MB , pdfKaip tinkamai parinkti Pagalba renkantis apsaugą nuo viršįtampio , 2.00MB , pdfMontavimo instrukcija MCD 50-B montavimo instrukcija , 0.10MB , pdfNėra šio gaminio aprašymų
