Kombinuotas viršįtampio iškroviklis - MCF100
Art. Nr. 5096987 | EAN 4012196487332
- Prekės aprašymas
-

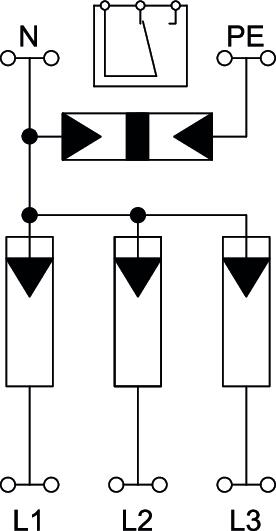

Prekės aprašymasKombinuotas viršįtampio iškroviklis, tipas 1+2
• Apsaugos lygis: ≤ 1,5 kV
• Apsaugos nuo žaibo potencialams išlyginti pagal VDE 0185-305 (IEC 62305)
• Žaibo srovės iškrovos dydis: 100 kA (10/350), 3+NPE
• Slopina tinklo antrinę srovę 50 kA „Ipeak“, iškroviklio saugiklis – iki 315 A gL/gG
• Atitinka E VDE-AR-N 4100 naudojimo apskaitos skyduose reikalavimus
• Uždarame korpuse, saugūs kibirkštiniai iškrovikliai, skirti naudoti paskirstymo skyduose
Pritaikymas: pramoniniuose įrenginiuose ir pastatuose, priskirtuose I–IV išorinės apsaugos nuo žaibo klasei.
Kompaktiškas apsauginis įrenginys
-
- Techniniai duomenys
-

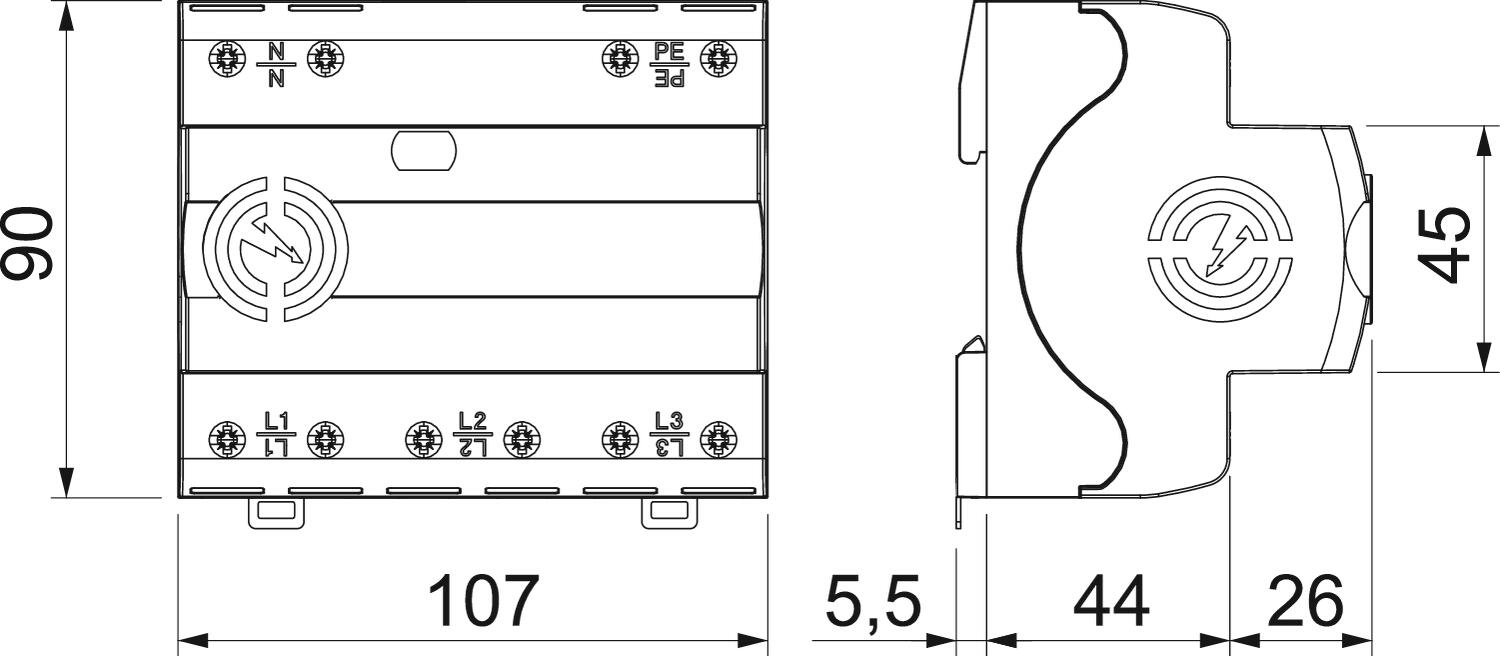

Techniniai duomenys
Antrinės srovės slopinimo geba (eff) [N-PE] 50 kA Apsaugos lygis [L-N] ≤1,5 Apsaugos rūšis IP20 Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle 50 kA eff Aukščiausia nuolatinė įtampa (L-N) 255 V Aukščiausia nuolatinė įtampa (N-PE) 255 V Aukštis 70 mm Bendras apsaugos lygis [L-PE] 2,5 kV Didžiausia ilgalaikė įtampa AC 255 V Dydis 255V FM kontaktai Keitiklis Ilgis 90 mm Imp. srovė (8/20 µs) [bendra] 100 kA Jungimo galia AC 250V/ 1,5A Jungimo galia DC 250V/ 0,1A Kabelio tipas apsaugos nuo viršįtampio prietaisams Maitinimo linija AC Korpuso medžiaga PA UL 94 V-0 Leidimai VDE Maks. darbinė temperatūra 80 °C Maks. laidų skersmuo, lankstus (plonagyslis) 3 AWG Maks. laidų skersmuo, lankstus (plonagyslis) 25 mm² Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 35 mm² Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 2 AWG Maks. prijungimo skerspjūvis FM gnybtai 16 AWG Maks. prijungimo skerspjūvis FM gnybtai 1,5 mm² Maks. tinklo viršįtampio apsauga 315 A Maksimali impulsinė nuotėkio srovė (8/20 μs) 50 kA Maksimali impulsinė nuotėkio srovė (8/20 μs) [L-N] 50 kA Maksimali impulsinė nuotėkio srovė (8/20 μs) [N-PE] 100 kA Maksimalus priešsaugiklis 315 A Min. darbinė temperatūra -40 °C Min. laidų skersmuo, lankstus (plonagyslis) 1,5 mm² Min. laidų skersmuo, lankstus (plonagyslis) 16 AWG Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 1,5 mm² Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 16 AWG Min. prijungimo skerspjūvis FM gnybtai 28 AWG Min. prijungimo skerspjūvis FM gnybtai 0,5 mm² Montavimo būdas 35 mm DIN bėgelis Nuotolinio signalizavimo įtaisas taip Plotis 107 mm Polių konstrukcija 3+N/PE Polių skaičius 4 Signalizavimas prietaise optinis SPD pagal EN 61643-11 Tipas 1+2 SPD pagal IEC 61643-1 I+II klasė SPG pagal UL 1449 Tipas 4 Sukimo momentas 5 Nm Suveikimo laikas <100 ns Tinklo forma TT Tinklo tipas TN taip Tinklo tipas TN-C-S taip Tinklo tipasTN-S taip Tinklo tipasTT taip TOV įtampa [L-N] – atlaikymo režimas – 5 s 440 V TOV įtampa [L-N] – saugus režimas pabaiga – 120 min 442 V TOV įtampa [N-PE] –atlaikymo režimas – 200 ms 1200 V Vardinė impulsinė nuotėkio srovė (8/20 µs) 35 kA Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N] 35 kA Vardinė impulsinė nuotėkio srovė (8/20 µs) [N-PE] 100 kA Vardinė įtampa AC (50 / 60 Hz) 230 V Žaibo išlydžio srovė (10/350) [bendra] 100 kA Žaibo išlydžio srovė (10/350 μs) 25 kA - Visi tipai
- Atsisiuntimai
-
Duomenų lapas MCF100-3+NPE+FS / 5096987 , 0.32MB , pdfKatalogas Überspannungsschutz , 28.42MB , pdfES atitikties deklaracija MCF100-3+NPE+FS / 5096987 , 0.13MB , pdfREACH Atitikties deklaracija MCF100-3+NPE+FS / 5096987 , 0.12MB , pdfRoHS Atitikties deklaracija MCF100-3+NPE+FS / 5096987 , 0.12MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas MCF-NAR , 0.12MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas MCF 75, MCF 100 , 0.12MB , pdfPrekės ženklo leidimas UL sertifikatas MCF Compact , 0.37MB , pdfKaip tinkamai parinkti Viršįtampių apsaugos - Paprastas parinkimas , 2.00MB , pdfKaip tinkamai parinkti Pagalba renkantis apsaugą nuo viršįtampio , 2.00MB , pdfMontavimo instrukcija MCF 75 + MCF 100 montavimo instrukcija , 0.12MB , pdfĮrengimo instrukcija MCF 75-3 FS; MCF100-3+NPE+FS montavimo instrukcija , 0.07MB , pdf
