Kombinuotas viršįtampio iškroviklis MCF75 3 | 25 | taip | 255 | IP20

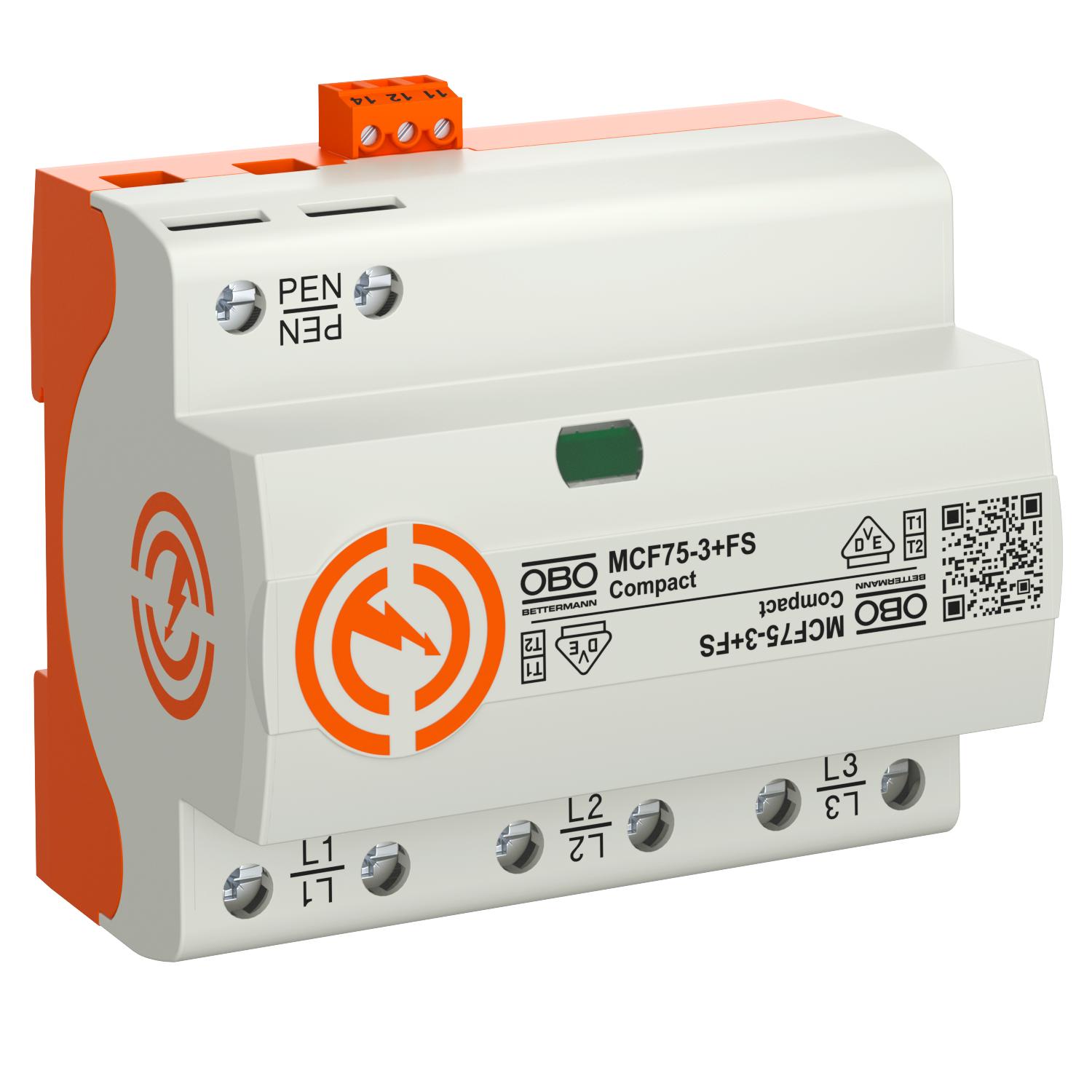

Kombinuotas viršįtampio iškroviklis MCF75

Art. Nr. 5096981 | EAN 4012196487325

Art. Nr. / Tipas	5096981 / MCF75-3+FS

Polių konstrukcija	3

Žaibo išlydžio srovė (10/350 μs)	25 kA

Nuotolinio signalizavimo įtaisas	taip

Didžiausia ilgalaikė įtampa AC	255 V

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

Kombinuotas viršįtampio iškroviklis, tipas 1+2

• Apsaugos lygis: ≤ 1,5 kV
• Apsaugos nuo žaibo potencialams išlyginti pagal VDE 0185-305 (IEC 62305)
• Žaibo srovės iškrovos dydis: 75 kA (10/350), 3-jų polių
• Slopina tinklo antrinę srovę 50 kA „Ipeak“, iškroviklio saugiklis – iki 315 A gL/gG
• Atitinka E VDE-AR-N 4100 naudojimo apskaitos skyduose reikalavimus
•Uždarame korpuse, saugūs kibirkštiniai iškrovikliai, skirti naudoti paskirstymo skyduose

Pritaikymas: pramoniniuose įrenginiuose ir pastatuose, priskirtuose I–IV išorinės apsaugos nuo žaibo klasei.
Kompaktiškas apsauginis įrenginys

Techniniai duomenys

Techniniai duomenys

Apsaugos rūšis	IP20
Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle	50 kA eff

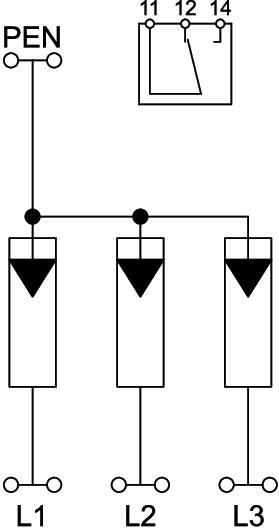

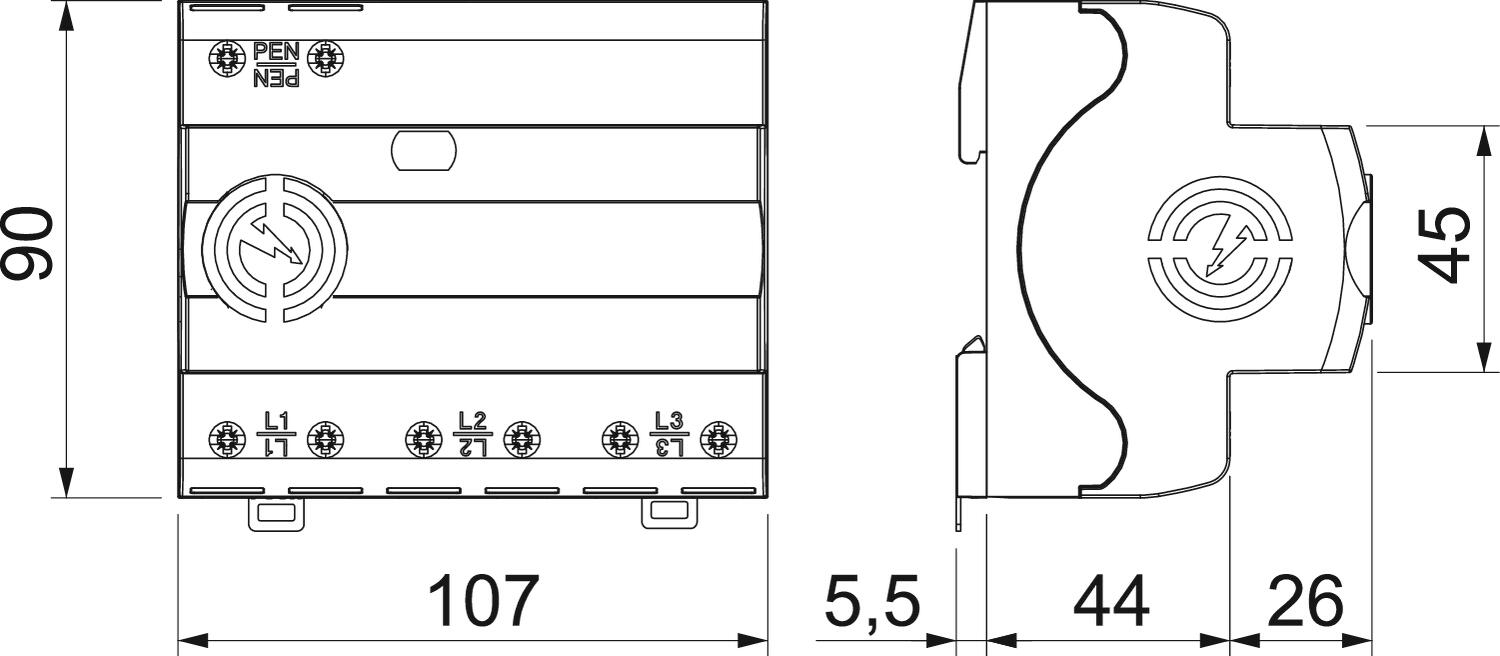

Aukštis	70 mm
Didžiausia ilgalaikė įtampa AC	255 V
Dydis	255V
FM kontaktai	Keitiklis
Ilgis	90 mm
Imp. srovė (8/20 µs) [bendra]	75 kA
Jungimo galia AC	250V/ 1,5A
Jungimo galia DC	250V/ 0,1A
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Maitinimo linija AC
Korpuso medžiaga	PA UL 94 V-0
Leidimai	VDE
Maks. darbinė temperatūra	80 °C
Maks. laidų skersmuo, lankstus (plonagyslis)	3 AWG
Maks. laidų skersmuo, lankstus (plonagyslis)	25 mm²
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2 AWG
Maks. prijungimo skerspjūvis FM gnybtai	1,5 mm²
Maks. prijungimo skerspjūvis FM gnybtai	16 AWG
Maks. tinklo viršįtampio apsauga	315 A
Maksimali impulsinė nuotėkio srovė (8/20 μs)	50 kA
Maksimalus priešsaugiklis	315 A
Min. darbinė temperatūra	-40 °C
Min. laidų skersmuo, lankstus (plonagyslis)	1,5 mm²

Min. laidų skersmuo, lankstus (plonagyslis)	16 AWG
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	16 AWG
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	1,5 mm²
Min. prijungimo skerspjūvis FM gnybtai	0,5 mm²
Min. prijungimo skerspjūvis FM gnybtai	28 AWG
Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	taip
Plotis	107 mm
Polių konstrukcija	3
Polių skaičius	3
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
SPG pagal UL 1449	Tipas 4
Sukimo momentas	5 Nm
Suveikimo laikas	<100 ns
Tinklo forma	TN-C
Tinklo tipas TN	taip
Tinklo tipas TN-C	taip
TOV įtampa [L-N] – atlaikymo režimas – 5 s	440 V
TOV įtampa [L-N] – saugus režimas pabaiga – 120 min	442 V
Vardinė impulsinė nuotėkio srovė (8/20 µs)	35 kA
Vardinė įtampa AC (50 / 60 Hz)	230 V
Žaibo išlydžio srovė (10/350) [bendra]	75 kA
Žaibo išlydžio srovė (10/350 μs)	25 kA
