Kombinuoto žaibo viršįtampio iškroviklio įdėklas su veikimo indikacija 1 | 255 | IP20

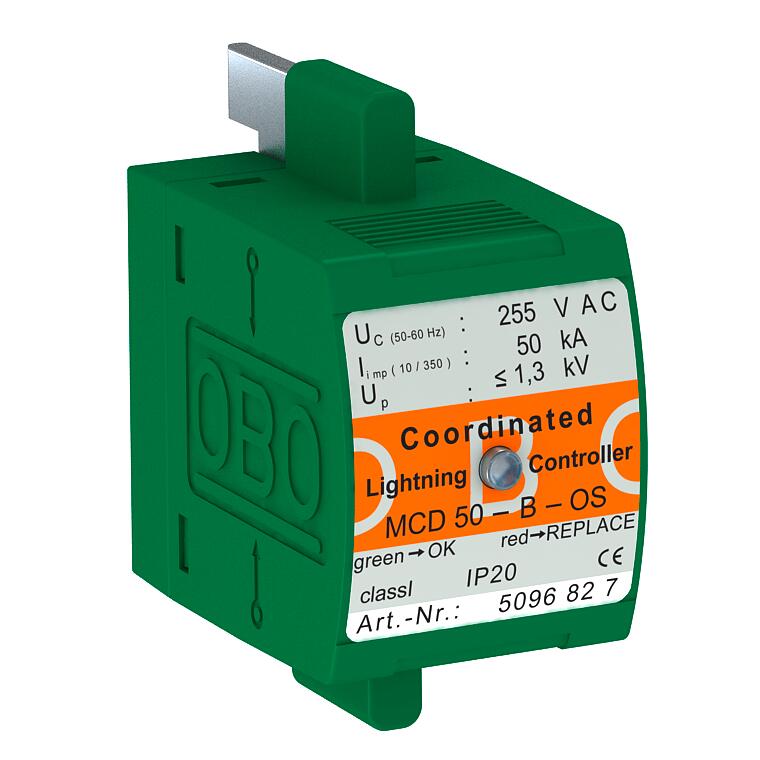

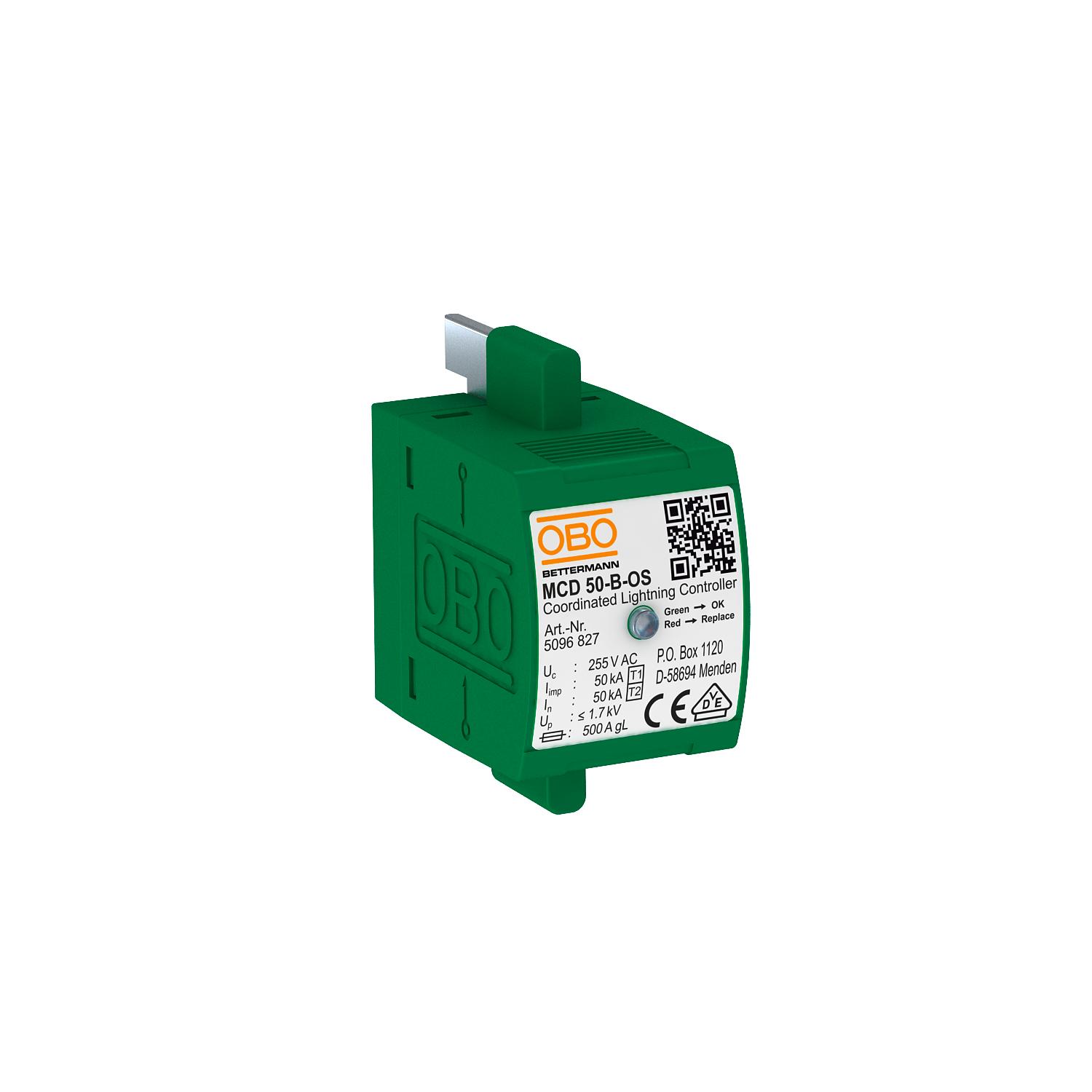

Kombinuoto žaibo viršįtampio iškroviklio įdėklas su veikimo indikacija

Art. Nr. 5096827 | EAN 4012195051473

Art. Nr. / Tipas	5096827 / MCD 50-B 0-OS

Polių konstrukcija	1

Didžiausia ilgalaikė įtampa AC	255 V

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

Koaksalinis apsauginis prietaisas, žaibo viršįtampio iškroviklis, tipas 1+2, įdėklas su optine indikacija.

• žaibo srovės iškrovos dydis: 50 kA (10/350)

• energijos sąnaudos: < 26 mW/poliui

• apsaugos lygis: < 1,7 kV

• tinklo antrinės srovės slopinimas: 10 kA

• uždaro tipo, saugaus korpuso kibirkštiniai iškrovikliai

Naudojimas: instaliacijai viršįtampių apsauginiuose įrenginiuose, tipas 1+2, viename paskirstymo įrenginyje.

Techniniai duomenys

Techniniai duomenys

1 tipo patikros klasė	taip
2 tipo patikros klasė	taip
Apsaugos lygis [L-N]	≤1,7
Apsaugos rūšis	IP20
Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle	10 kA
Aukščiausia nuolatinė įtampa (L-N)	255 V

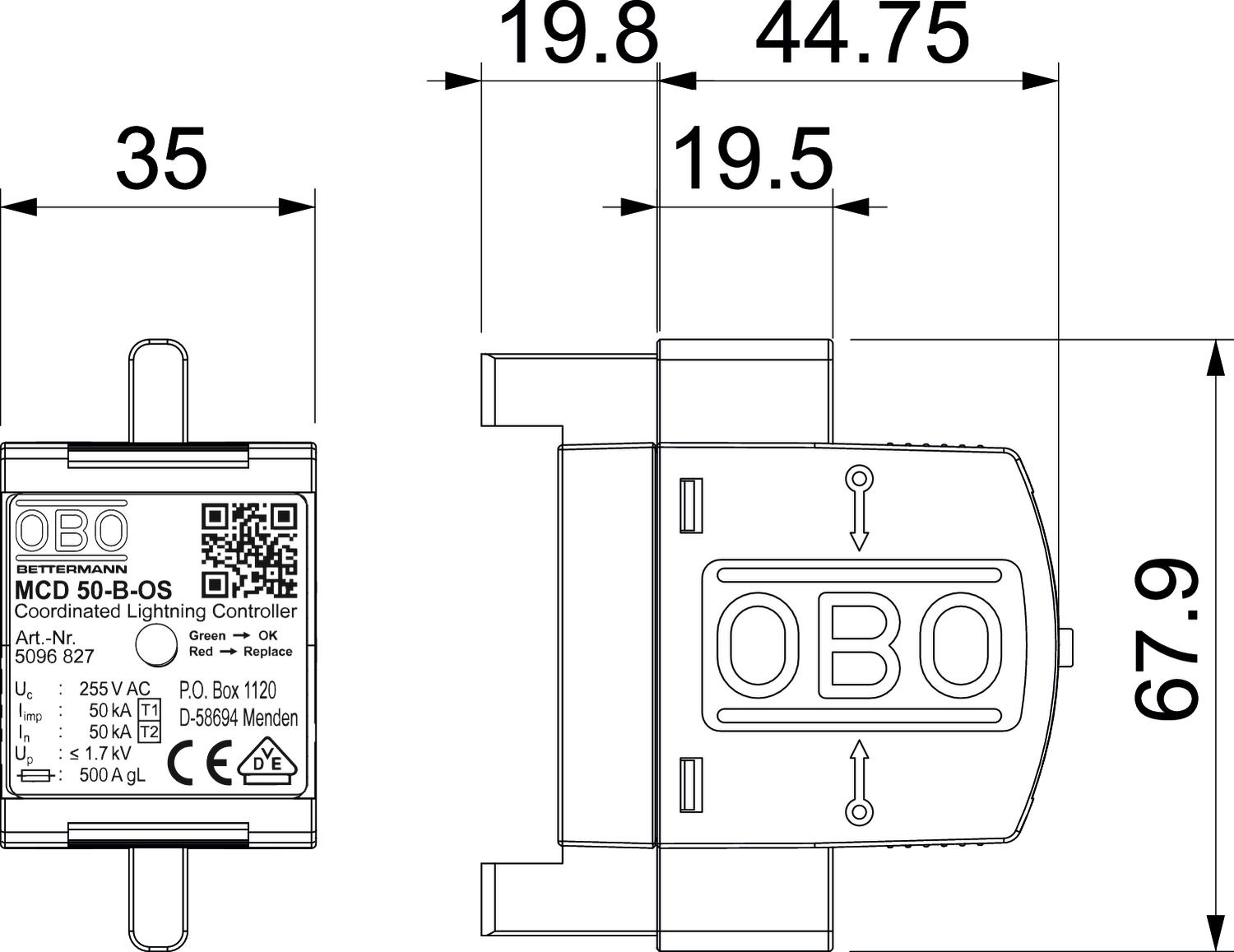

Aukštis	69 mm
Didžiausia ilgalaikė įtampa AC	255 V
Dydis	255V
Ilgis	100 mm
Imp. srovė (8/20 µs) [bendra]	50 kA
Išpučiamasis	ne
Išvadas	1-polis
Kiti tinklo tipai	ne
Leidimai	VDE
LPZ	0→2
Maks. darbinė temperatūra	85 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	50 mm²
Maks. tinklo viršįtampio apsauga	500
Maksimalus priešsaugiklis	500 A
Min. darbinė temperatūra	-40 °C
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	10 mm²
Montavimo būdas	ant bazinio elemento

Nuotolinio signalizavimo įtaisas	ne
OBO_vardinė apkrovos srovė (įvesties / išvesties gnybtas)	125 A
Plotis	35 mm
Polių konstrukcija	1
Polių skaičius	1
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
Suveikimo laikas	<100 ns
Tinklo forma	kitos
Tinklo tipas DC	ne
Tinklo tipas IT	ne
Tinklo tipas TN	taip
Tinklo tipas TN-C	taip
Tinklo tipas TN-C-S	taip
Tinklo tipasTN-S	taip
Tinklo tipasTT	taip
Trumpo jungimo stiprumas	10 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs)	50 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N]	50 kA
Vardinė įtampa AC (50 / 60 Hz)	230 V
Žaibo išlydžio srovė (10/350) [bendra]	50 kA
Žaibo išlydžio srovė (10/350 μs)	50 kA
