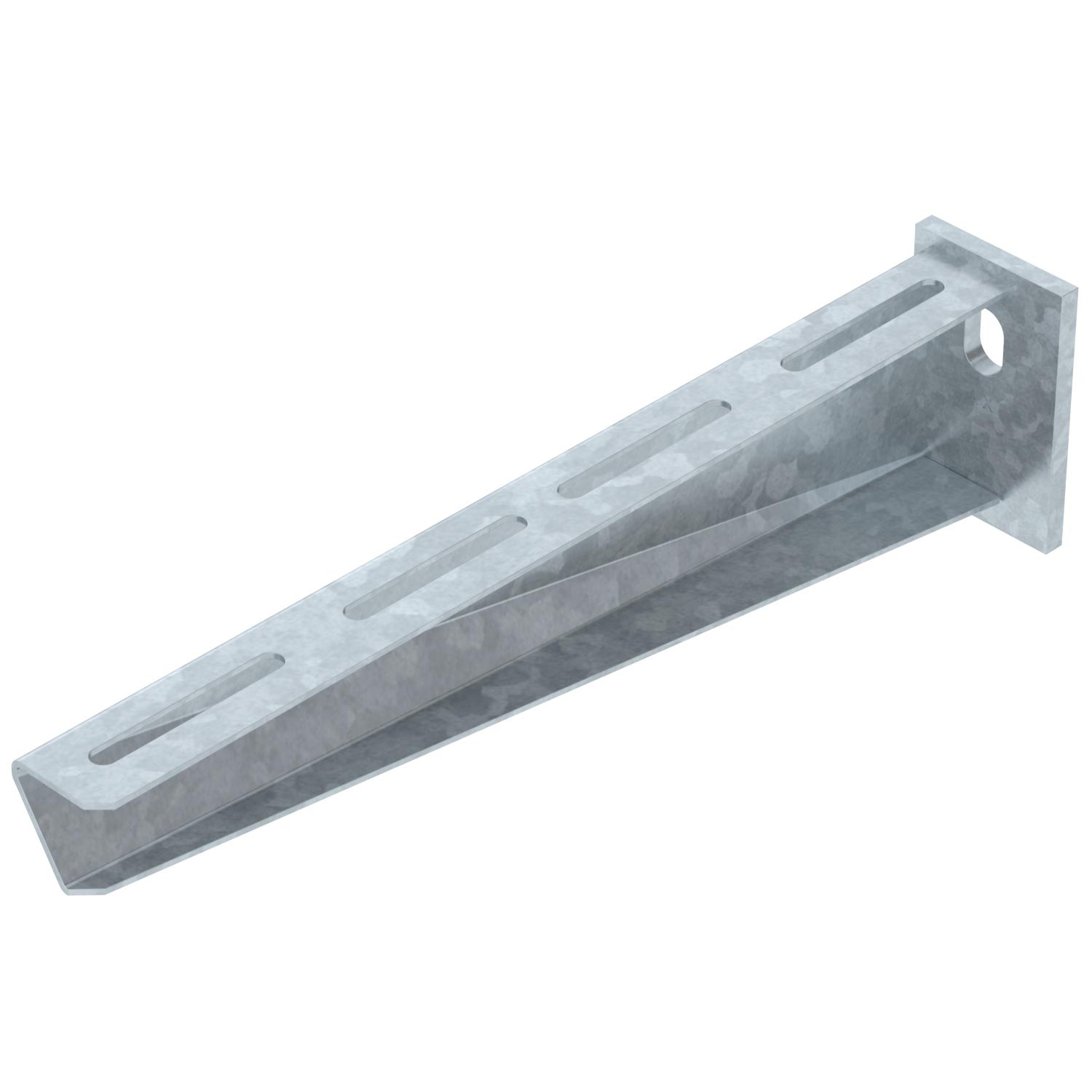

Konsolė, tvirtinama prie sienų ir profilių AW 30 FT
Art. Nr. 6419747 | EAN 4012196206773
- Prekės aprašymas
-
Prekės aprašymasVidutiniškai sunki atrama, tvirtinama prie sienų ir profilių, su privirinta dengiamąja plokšte.
-
- Techniniai duomenys
-

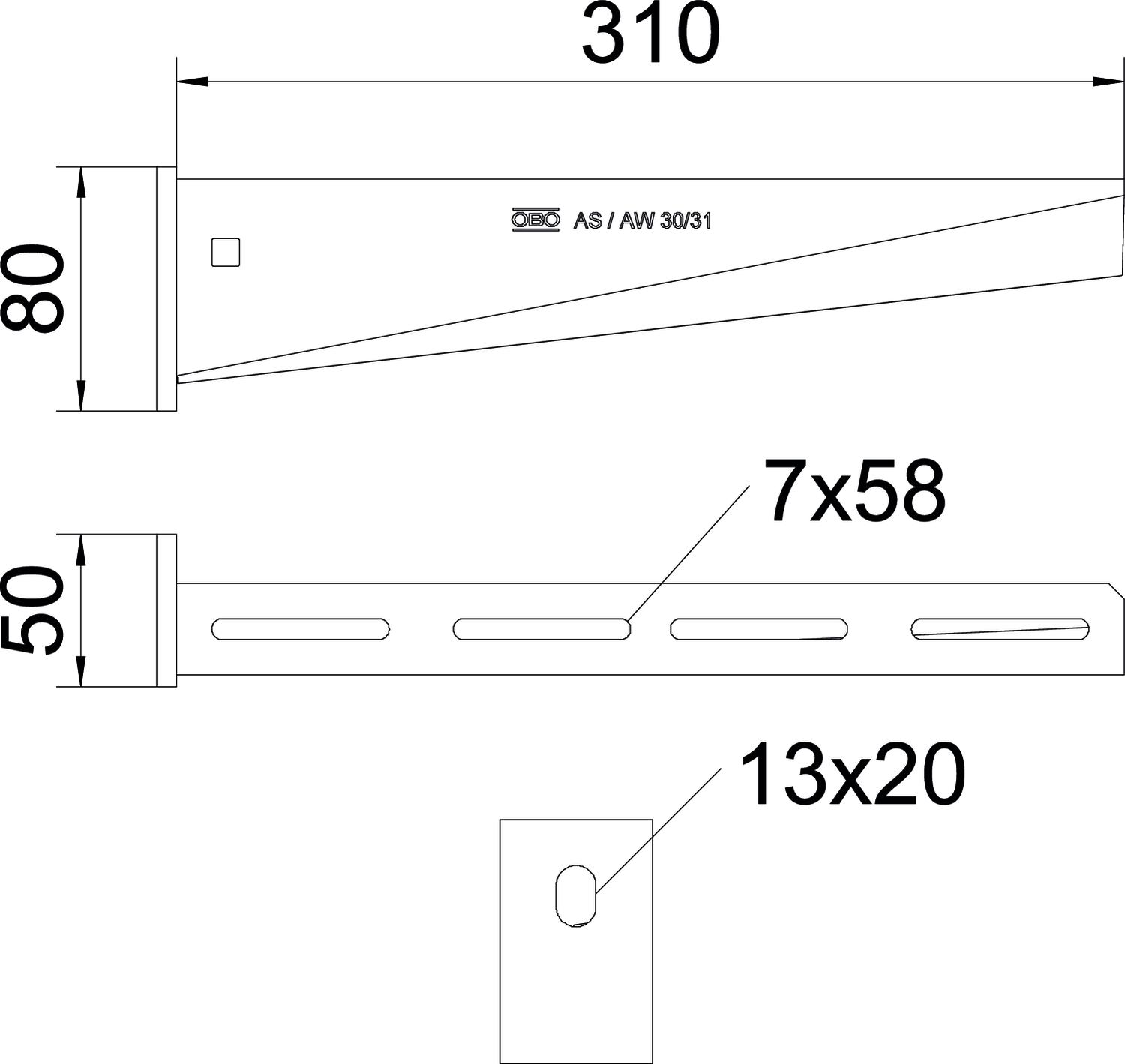

Matmenys
Aukštis 80 mm CO₂ pėdsakas (GWP) nuo lopšio iki vartų 0,6065 kg CO₂e / 1 Vienetas Dydis B310mm EPD prekės taip F kN 3 kN Ilgis 50 mm Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Matmuo A 50 mm Matmuo B 310 mm Matmuo H 80 mm Medžiaga Plienas Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon taip Paviršius karštai cinkuotas Plotis 310 mm Skylės skersmuo 13 mm Spalva cinko Techniniai duomenys
AW 30 atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Apkrovos charakteristika su pateiktais atramų ilgiais mm
-
- Visi tipai
-
Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle F
FRSB 6x12 F 6406122 100 Vienetas - Atsisiuntimai
-
