Pastaba: Ši prekė nebegaminama.
Gaminamą produktą galite rasti čia: 2003802 / HW tuščiavidurių sienų instaliacinė dėžutė 47

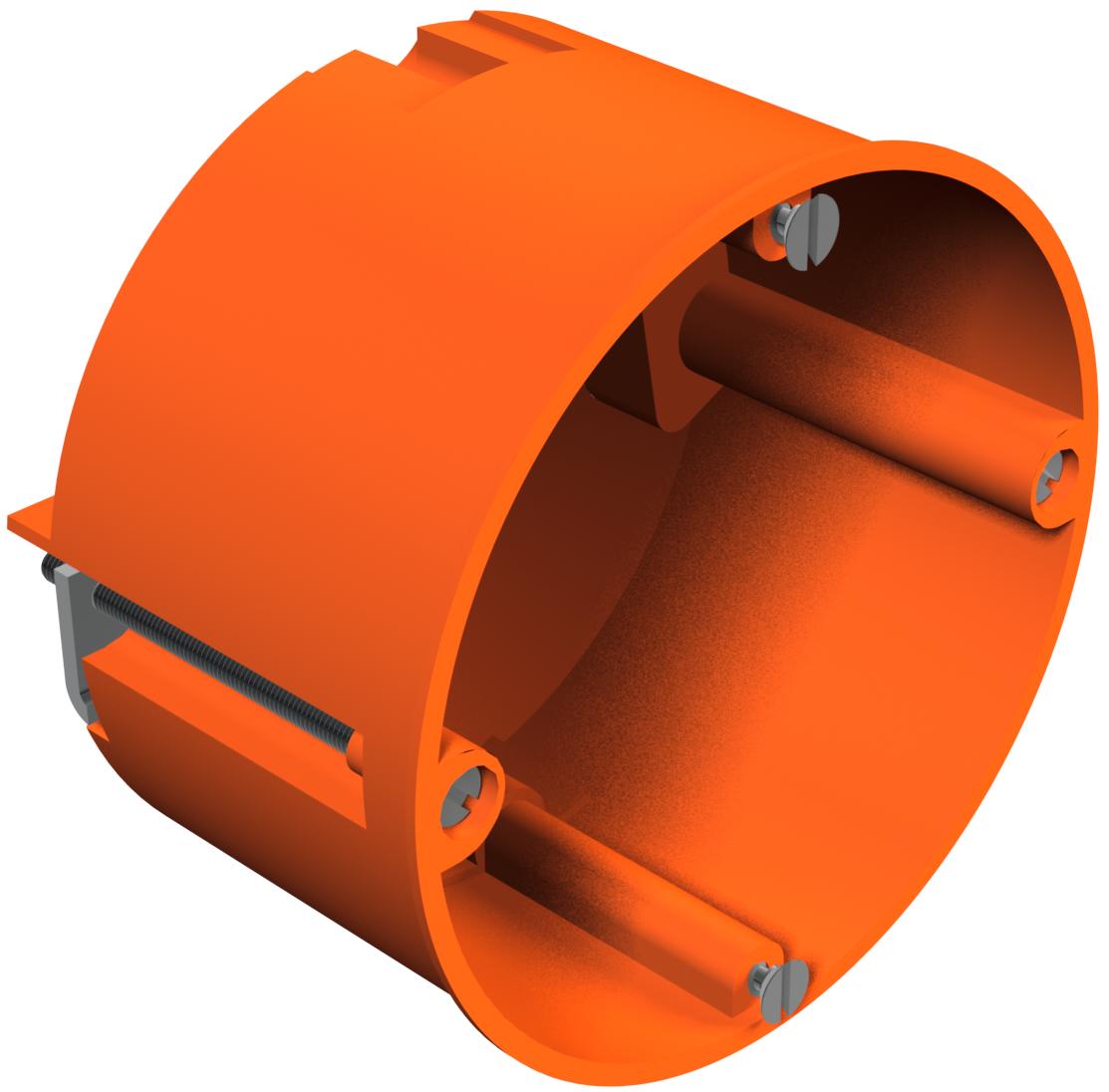

Konstrukcinių sienų instaliacinė dėžutė
Art. Nr. 2003414 | EAN 4012195032779
- Prekės aprašymas
-
Prekės aprašymasTuščiavidurių sienų instaliacinė dėžutė. Matmenys pagal DIN 49073-1, 7–35 mm storio plokštei. Standartinis kombinuotasis 71 mm atstumas, galimybė naudoti pervadą naudojantis jungiamuoju atvamzdžiu, esant prietaisų dėžučių ir prietaiso / jungiamųjų dėžučių deriniui, 8 išmuštos angos NYM laidams, duomenų linijos ir Ø 20 mm vamzdžiai. Prietaisų dėžės taip pat gali būti naudojamos kaip jungiamosios dėžutės pagal VDE 0606-1 su dvigubu varžtiniu tvirtinimu ir užsukamu dangteliu, apsaugos klasė IP30. Su 12 jungiamųjų dalių.
Pagal IEC 60670-1, IEC 60670-22 ir DIN 49073-1.
-
- Techniniai duomenys
-
Techniniai duomenys
Apsaugos rūšis IP30 Atsparus smūgiams ne Atsparus ugniai pagal VDE 0471/DIN 695, 2-1 dalį, bandomoji temperatūra – 850 °C Atstumas tarp prietaiso varžtų 60 mm Aukštis 47 mm Be halogenų taip CO₂ pėdsakas (GWP) nuo lopšio iki vartų 0,187 kg CO₂e / 1 Vienetas Dangtelio tvirtinimas netinkamas Dangtis be Dydis Ø68mm, H45mm Forma apvalus Frezos skylės skersmuo 68 mm Įdėklų skaičius 1 Išmatuota įtampa 400 V Įvadai 8 Įvadas iš galo taip Įvado tipas Išmuštos angos NYM laidams, duomenų laidams ir Ø 20 mm vamzdžiams. Įvadų skaičius 8 Komplektavimas be Korpuso įvorės tipas Sandarinimo membrana Maks. Kabelio skersmuo 2,5 mm² Maks. vardinis skerspjūvis 2,5 mm² Medžiaga Polipropilenas Min. grindų aukštis 47 mm Min. vardinis skerspjūvis 1,5 mm² Opprettholdelse av funksjon be Plombuojamas ne Prietaisų tvirtinimas Varžtai Ramstis be Sandari ne Skersmuo 68 mm skirta vamzdžio skersmeniui 20 mm Spalva oranžinė Su auselėmis ne Su ekranavimu ne Su varžtais taip Tinka maks. plokštės storiui 35 mm Tinka min. plokštės storiui 7 mm - Visi tipai
- Atsisiuntimai
-
Duomenų lapas HG 60 / 2003414 , 0.21MB , pdfES atitikties deklaracija HG 60 / 2003414 , 0.15MB , pdfREACH Atitikties deklaracija HG 60 / 2003414 , 0.12MB , pdfRoHS Atitikties deklaracija HG 60 / 2003414 , 0.12MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas HG 60,HG 60 MW , 0.12MB , pdf
