Kryžmė 110 FS
Art. Nr. 7027351 | EAN 4012197338817
- Prekės aprašymas
-

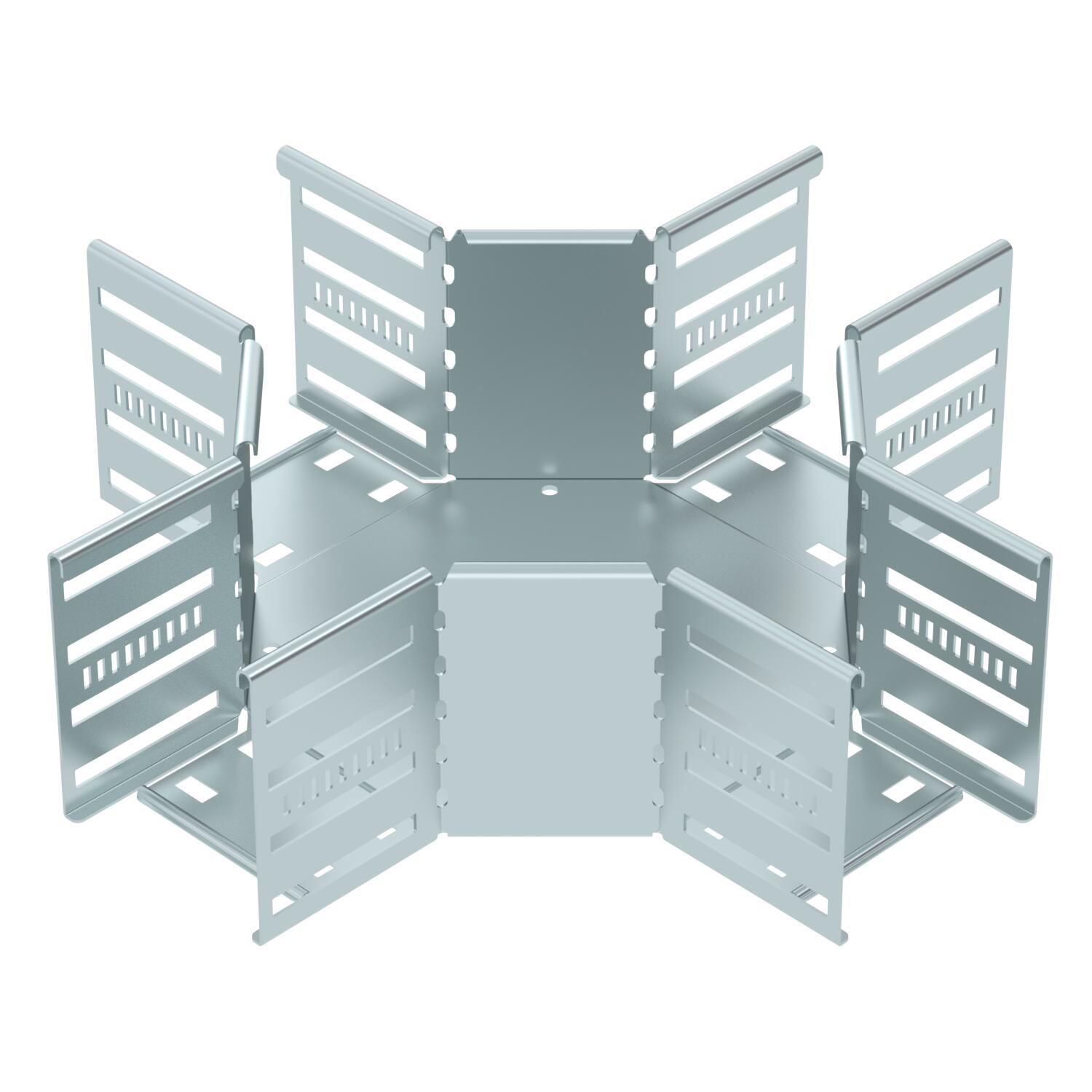

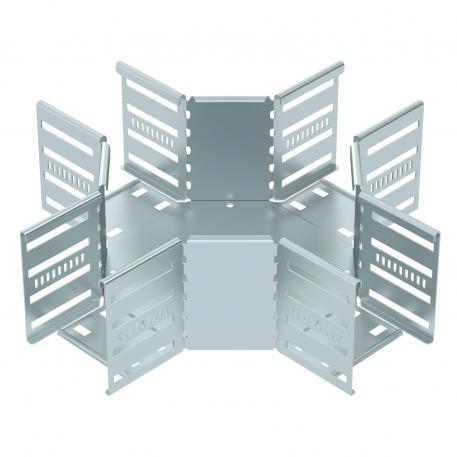

Prekės aprašymasKryžmė horizontaliam išsišakojimui sukurti, prispaudžiamiems ir prisukamiems kabelių loveliams, šonų aukštis 110 mm. Montavimas be varžtų su dvigubais spaustukais arba varžtinė jungtis su plokščiagalviais varžtais FRS ir kombinuotomis veržlėmis M6. Naudojamas patalpose. Tvirtinimo medžiagas reikia užsisakyti atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys

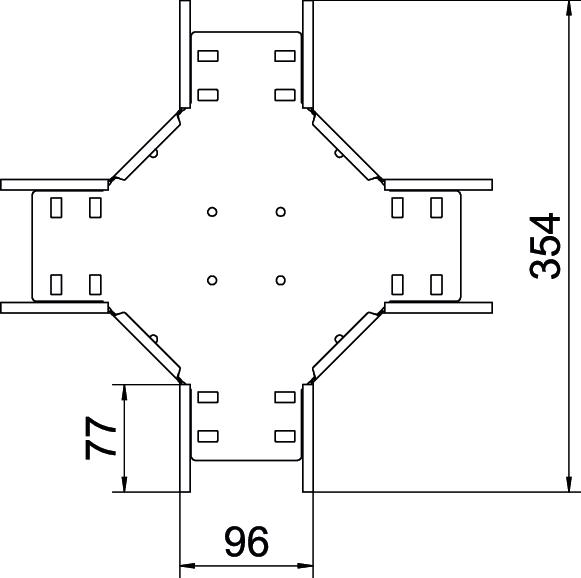

Atramos storis 1,25 mm Aukštis 110 mm Dydis 110x100 Kabelių sistemos sujungiklio rūšis įsuktas/suspaustas Maks. naudojimo temperatūros diapazonas 120 °C Matmuo B 100 mm Matmuo R 50 mm Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Pagrindo plokštės medžiagos storis 0,8 mm Paviršius cinkuotas juostiniu būdu Plotis 100 mm Rekomenduojamas varžtų skaičius 36 St. Skardos storis 0,8 mm Spalva cinko Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Dangtis kryžmei FS
RKD 100 FS 7027800 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Dvigubas spaustukas armatūros montavimui A2
DOP A2 6035998 10 Vienetas - Atsisiuntimai
-
Duomenų lapas RK 110 FS / 7027351 , 0.23MB , pdfES atitikties deklaracija RK 110 FS / 7027351 , 0.17MB , pdfREACH Atitikties deklaracija RK 110 FS / 7027351 , 0.12MB , pdfRoHS Atitikties deklaracija RK 110 FS / 7027351 , 0.13MB , pdfMontavimo instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontavimo instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdf
