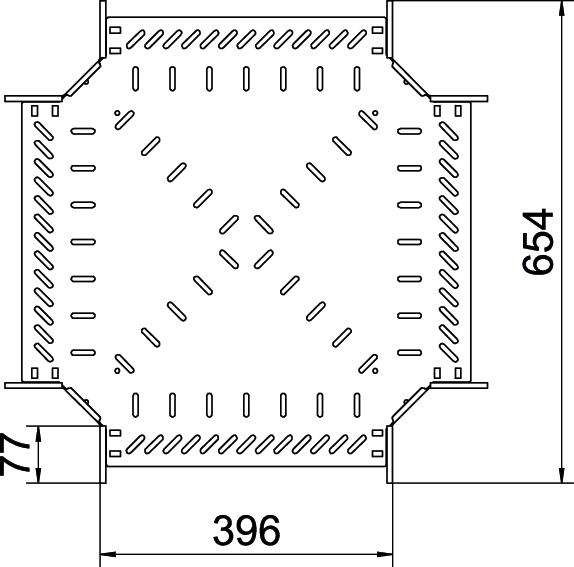

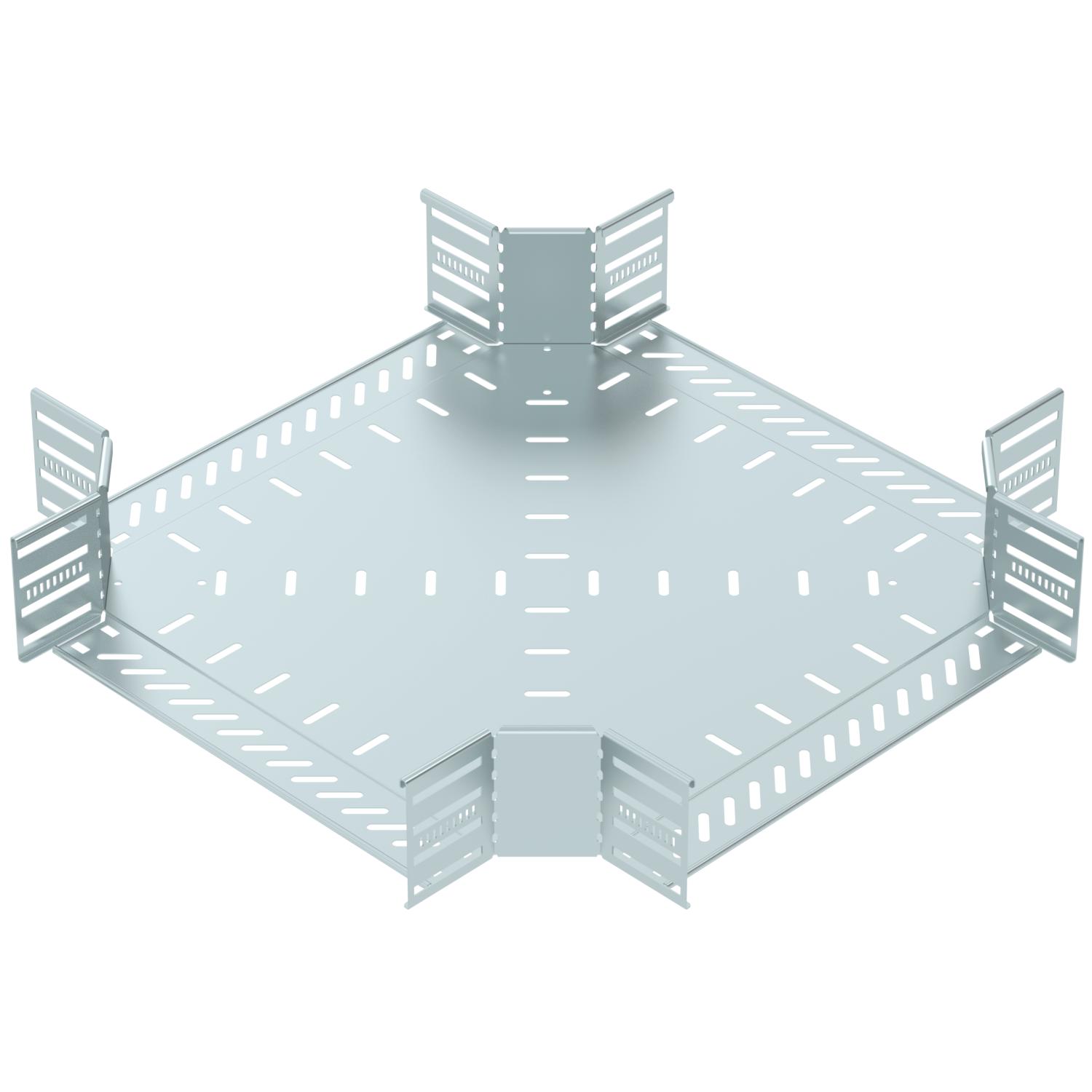

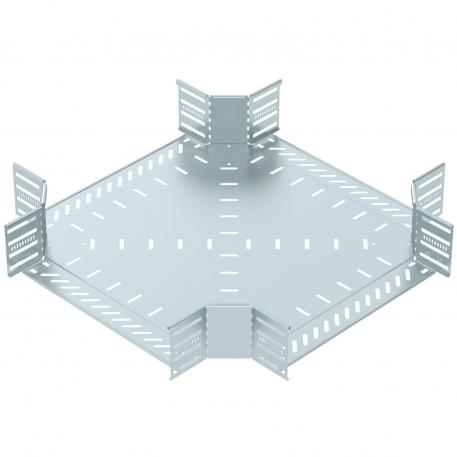

Kryžmė 110 FS
Art. Nr. 7027357 | EAN 4012197338909
- Prekės aprašymas
-
Prekės aprašymasKryžmė horizontaliam išsišakojimui sukurti, prispaudžiamiems ir prisukamiems kabelių loveliams, šonų aukštis 110 mm. Montavimas be varžtų su dvigubais spaustukais arba varžtinė jungtis su plokščiagalviais varžtais FRS ir kombinuotomis veržlėmis M6. Naudojamas patalpose. Tvirtinimo medžiagas reikia užsisakyti atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys
Atramos storis 1,25 mm Aukštis 110 mm Dydis 110x400 Kabelių sistemos sujungiklio rūšis įsuktas/suspaustas Maks. naudojimo temperatūros diapazonas 120 °C Matmuo B 400 mm Matmuo R 50 mm Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Pagrindo plokštės medžiagos storis 1 mm Paviršius cinkuotas juostiniu būdu Plotis 400 mm Rekomenduojamas varžtų skaičius 44 St. Skardos storis 1 mm Spalva cinko Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis

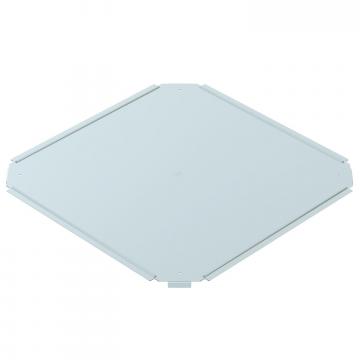

Dangtis kryžmei FS
RKD 400 FS 7027806 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Dvigubas spaustukas armatūros montavimui A2
DOP A2 6035998 10 Vienetas - Atsisiuntimai
-
Duomenų lapas RK 140 FS / 7027357 , 0.23MB , pdfES atitikties deklaracija RK 140 FS / 7027357 , 0.17MB , pdfREACH Atitikties deklaracija RK 140 FS / 7027357 , 0.12MB , pdfRoHS Atitikties deklaracija RK 140 FS / 7027357 , 0.13MB , pdfMontavimo instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontavimo instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdf
