Kryžmė 110 FS
Art. Nr. 7027361 | EAN 4012197338930
- Prekės aprašymas
-

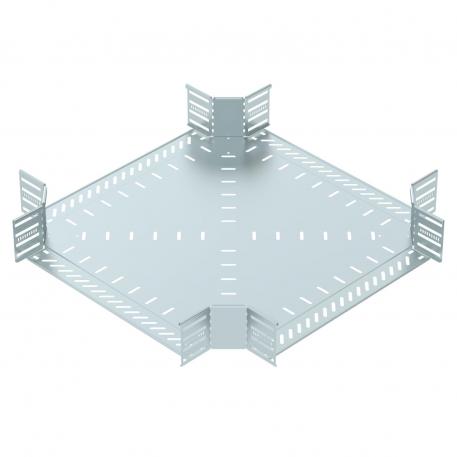

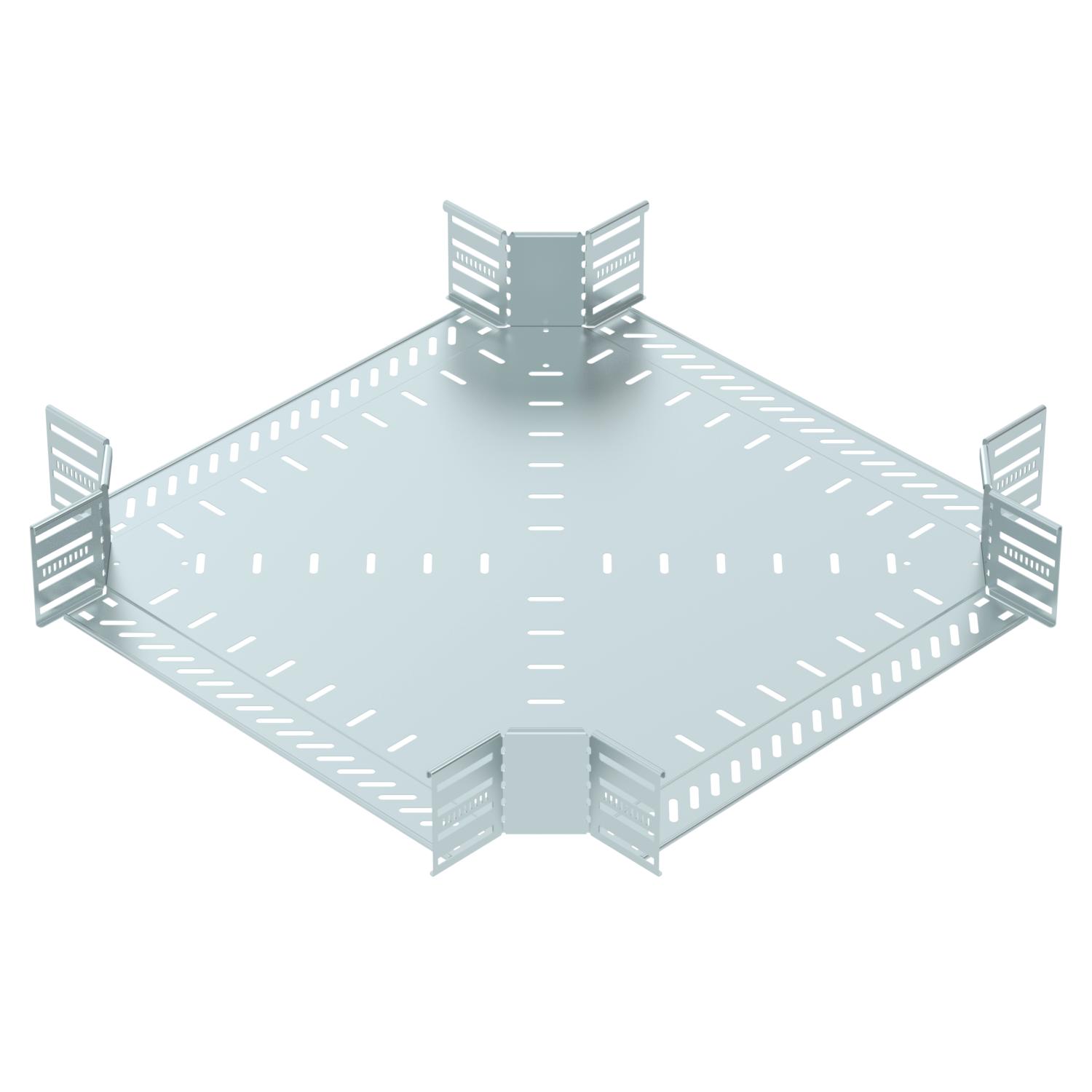

Prekės aprašymasKryžmė horizontaliam išsišakojimui sukurti, prispaudžiamiems ir prisukamiems kabelių loveliams, šonų aukštis 110 mm. Montavimas be varžtų su dvigubais spaustukais arba varžtinė jungtis su plokščiagalviais varžtais FRS ir kombinuotomis veržlėmis M6. Naudojamas patalpose. Tvirtinimo medžiagas reikia užsisakyti atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys

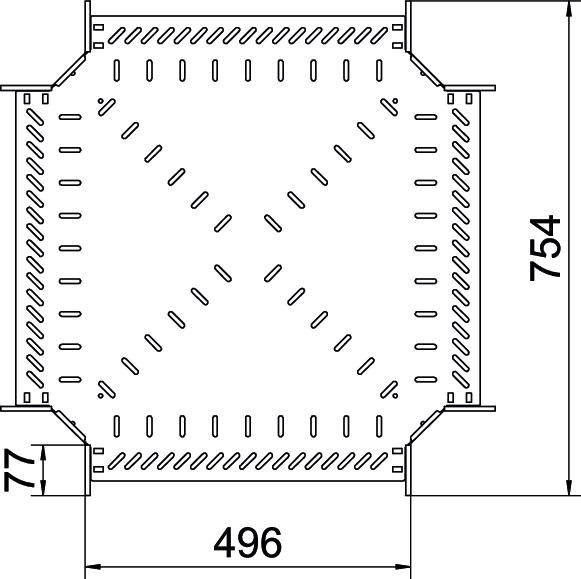

Atramos storis 1,25 mm Aukštis 110 mm Dydis 110x500 Kabelių sistemos sujungiklio rūšis įsuktas/suspaustas Maks. naudojimo temperatūros diapazonas 120 °C Matmuo B 500 mm Matmuo R 50 mm Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Pagrindo plokštės medžiagos storis 1 mm Paviršius cinkuotas juostiniu būdu Plotis 500 mm Rekomenduojamas varžtų skaičius 48 St. Skardos storis 1 mm Spalva cinko Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Dangtis kryžmei FS
RKD 500 FS 7027808 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Dvigubas spaustukas armatūros montavimui A2
DOP A2 6035998 10 Vienetas - Atsisiuntimai
-
Duomenų lapas RK 150 FS / 7027361 , 0.19MB , pdfKatalogas Cable support systems , 45.23MB , pdfES atitikties deklaracija RK 150 FS / 7027361 , 0.12MB , pdfREACH Atitikties deklaracija RK 150 FS / 7027361 , 0.12MB , pdfRoHS Atitikties deklaracija RK 150 FS / 7027361 , 0.13MB , pdfMontavimo instrukcija Latchable Magic cable tray systems , 11.95MB , pdfMontavimo instrukcija Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdf
