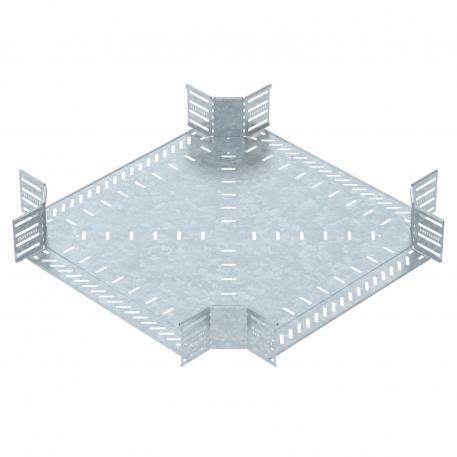

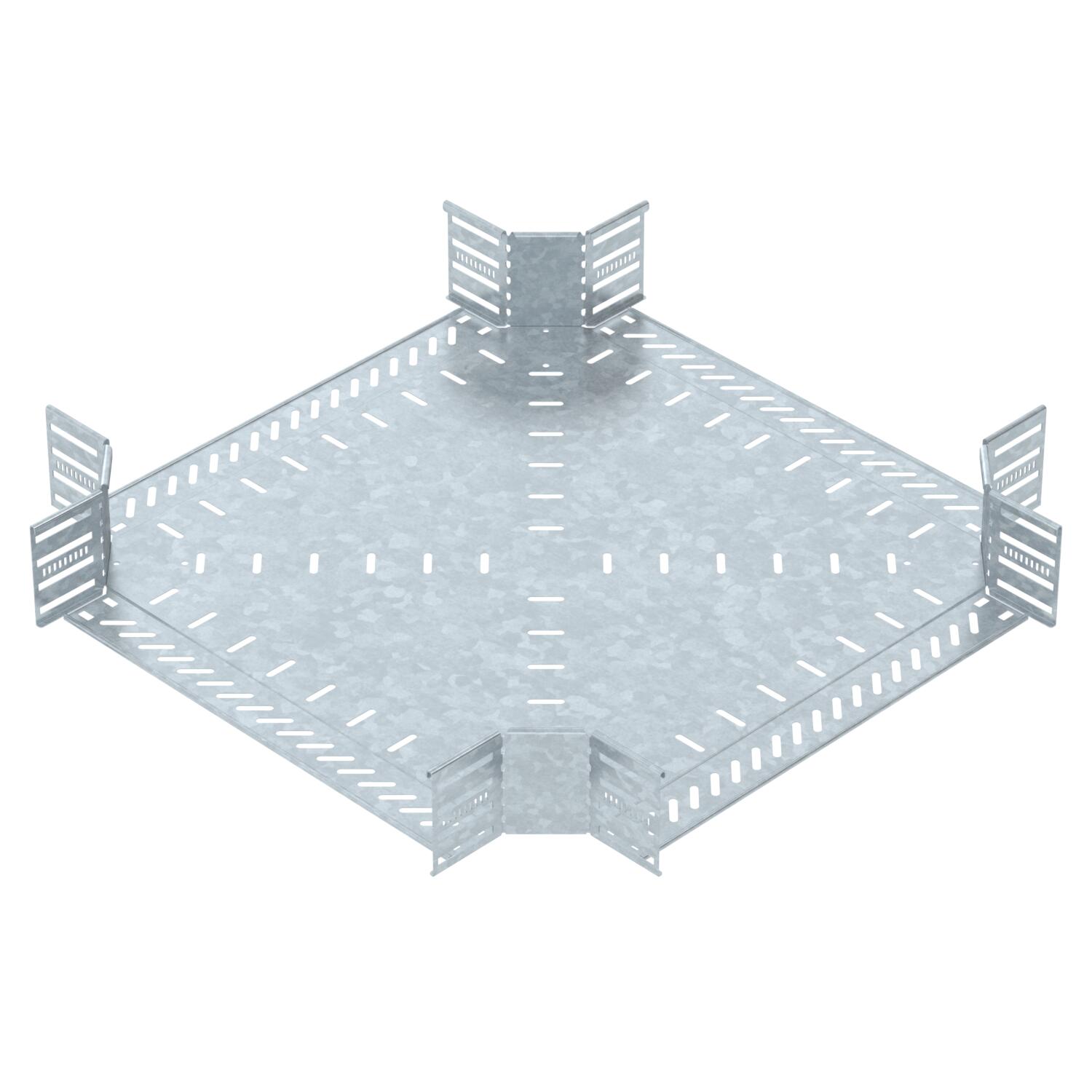

Kryžmė 110 FT
Art. Nr. 7027461 | EAN 4012197339562
- Prekės aprašymas
-
Prekės aprašymasKryžmė horizontaliam išsišakojimui sukurti, prispaudžiamiems ir prisukamiems kabelių loveliams, šonų aukštis 110 mm. Montavimas be varžtų su dvigubais spaustukais arba varžtinė jungtis su plokščiagalviais varžtais FRS ir kombinuotomis veržlėmis M6. Galima naudoti vidinėje ir išorinėje srityse. Tvirtinimo medžiagas reikia užsisakyti atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys

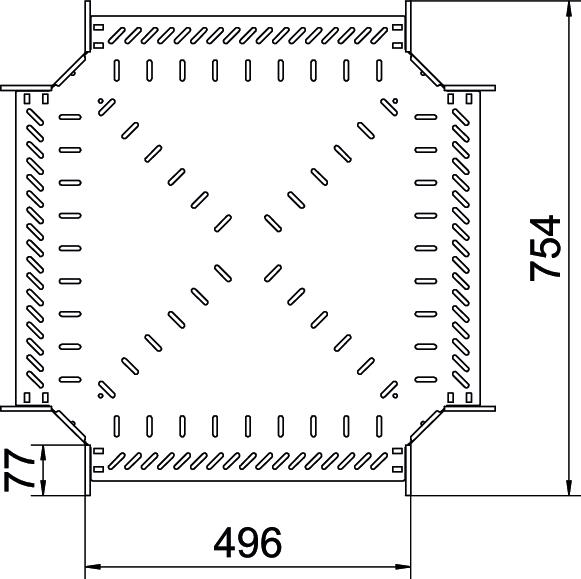

Atramos storis 1,25 mm Aukštis 110 mm Dydis 110x500 Kabelių sistemos sujungiklio rūšis įsuktas/suspaustas Maks. naudojimo temperatūros diapazonas 120 °C Matmuo B 500 mm Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Pagrindo plokštės medžiagos storis 1 mm Paviršius karštai cinkuotas Plotis 500 mm Rekomenduojamas varžtų skaičius 48 St. Skardos storis 1 mm Spalva cinko Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Dangtis kryžmei DD
RKD 500 DD 7027848 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Dvigubas spaustukas armatūros montavimui A2
DOP A2 6035998 10 Vienetas
Varžtas plokščia apvalia galvute su kombinuotąja veržle F
FRSB 6x12 F 6406122 100 Vienetas - Atsisiuntimai
-
Duomenų lapas RK 150 FT / 7027461 , 0.20MB , pdfES atitikties deklaracija RK 150 FT / 7027461 , 0.17MB , pdfREACH Atitikties deklaracija RK 150 FT / 7027461 , 0.12MB , pdfRoHS Atitikties deklaracija RK 150 FT / 7027461 , 0.13MB , pdfMontavimo instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontavimo instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdf
