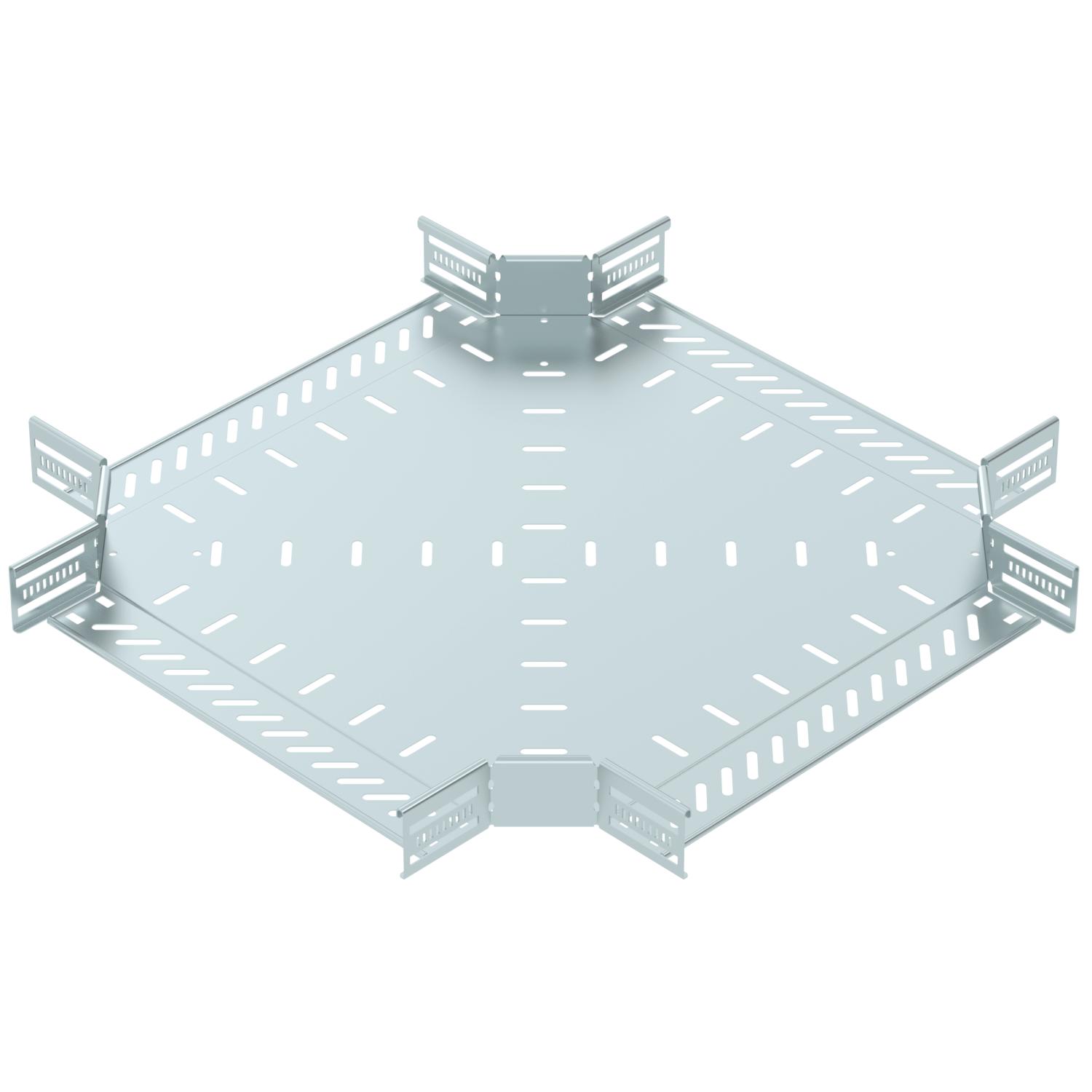

Kryžmė 60 FS
Art. Nr. 7027317 | EAN 4012197338541
- Prekės aprašymas
-
Prekės aprašymas
Sankryža horizontaliai atšakai sukurti, skirta magic jungtims bei varžtinėms jungtims, šonų aukštis 60 mm Montavimas be varžtų su dvigubais spaustukais arba varžtinė jungtis su plokščiagalviais varžtais FRS ir kombinuotomis veržlėmis M6. Naudojamas patalpose. Tvirtinimo medžiagas reikia užsisakyti atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys
Atramos storis 1,25 mm Dydis 60x400 Kabelių sistemos sujungiklio rūšis įsuktas/suspaustas Maks. naudojimo temperatūros diapazonas 120 °C Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon taip Pagrindo plokštės medžiagos storis 1 mm Paviršius cinkuotas juostiniu būdu Rekomenduojamas varžtų skaičius 28 St. Skardos storis 1 mm Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne Matmenys
Aukštis 60 mm Matmuo B 400 mm Plotis 400 mm - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis

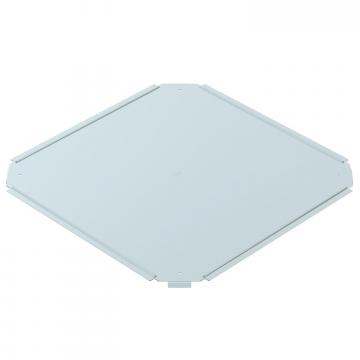

Dangtis kryžmei DD
RKD 400 DD 7027846 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Dvigubas spaustukas armatūros montavimui A2
DOP A2 6035998 10 Vienetas - Atsisiuntimai
-
Duomenų lapas RK 640 FS / 7027317 , 0.19MB , pdfAtitikties deklaracija RK 640 FS / 7027317 , 0.17MB , pdfREACH Atitikties deklaracija RK 640 FS / 7027317 , 0.12MB , pdfRoHS Atitikties deklaracija RK 640 FS / 7027317 , 0.13MB , pdfKabelių instaliavimo ataskaita Kabelių instaliavimo sistemos tvarumo ataskaita , 2.00MB , pdfKaip tinkamai parinkti Auswahlhilfe Kabelrinnen, schraubbar , 2.17MB , pdfKaip tinkamai parinkti Auswahlhilfe Kabelrinnen, Magic , 0.25MB , pdfMontavimo instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontavimo instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdf
