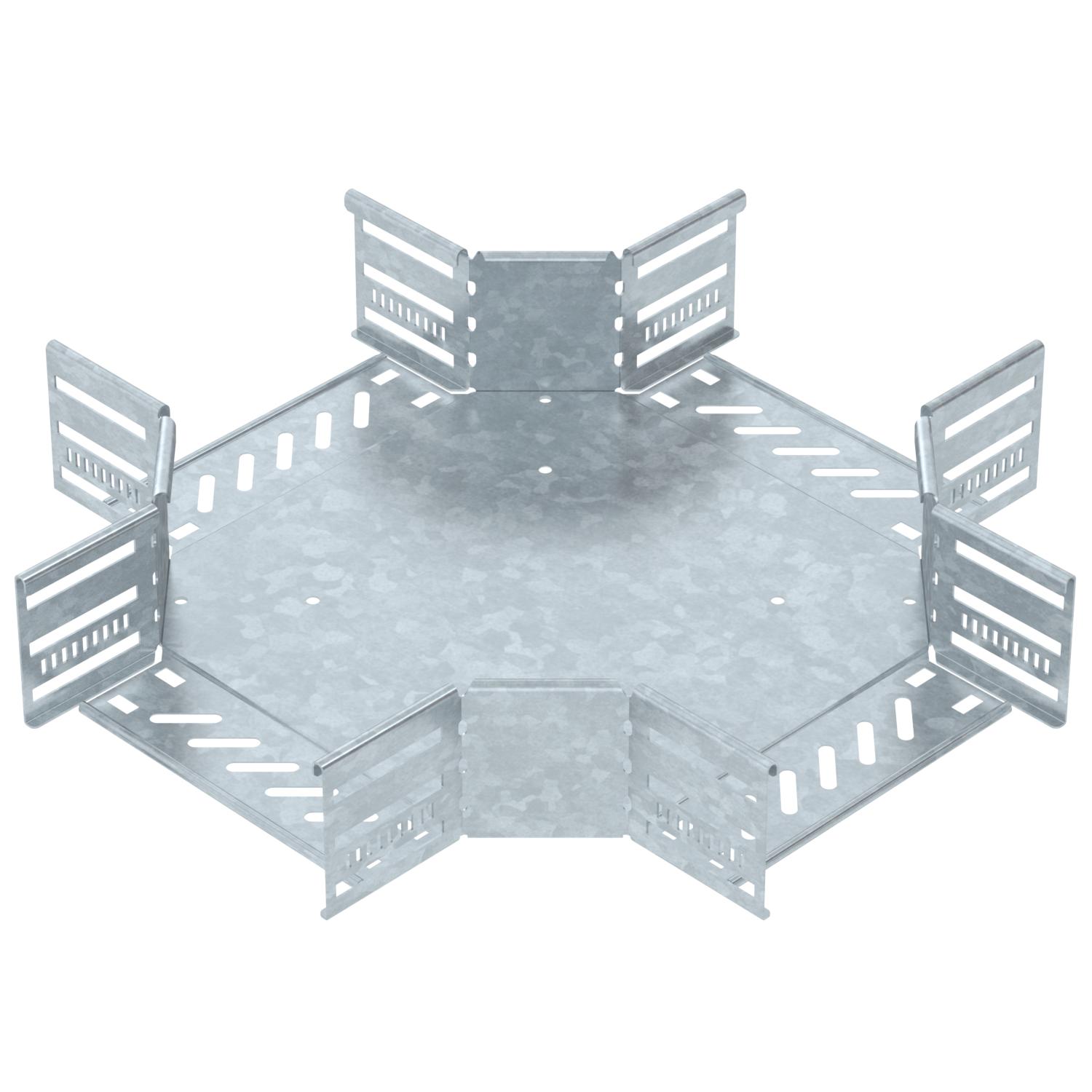

Kryžmė 85 FT
Art. Nr. 7027433 | EAN 4012197339296
- Prekės aprašymas
-
Prekės aprašymas
Sankryža horizontaliai atšakai sukurti, skirta magic jungtims bei varžtinėms jungtims, šonų aukštis 85 mm Montavimas be varžtų su dvigubais spaustukais arba varžtinė jungtis su plokščiagalviais varžtais FRS ir kombinuotomis veržlėmis M6. Galima naudoti vidinėje ir išorinėje srityse. Tvirtinimo medžiagas reikia užsisakyti atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys
Atramos storis 1,25 mm Dydis 85x200 Kabelių sistemos sujungiklio rūšis įsuktas/suspaustas Maks. naudojimo temperatūros diapazonas 120 °C Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Pagrindo plokštės medžiagos storis 0,8 mm Paviršius karštai cinkuotas Rekomenduojamas varžtų skaičius 32 St. Skardos storis 0,8 mm Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne Matmenys

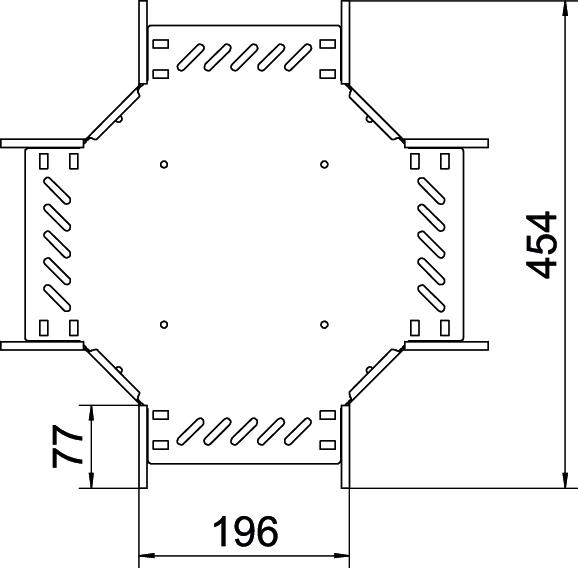

Aukštis 85 mm Matmuo B 200 mm Matmuo R 50 mm Plotis 200 mm - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Dangtis kryžmei DD
RKD 200 DD 7027842 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Dvigubas spaustukas armatūros montavimui A2
DOP A2 6035998 10 Vienetas
Varžtas plokščia apvalia galvute su kombinuotąja veržle F
FRSB 6x12 F 6406122 100 Vienetas - Atsisiuntimai
-
