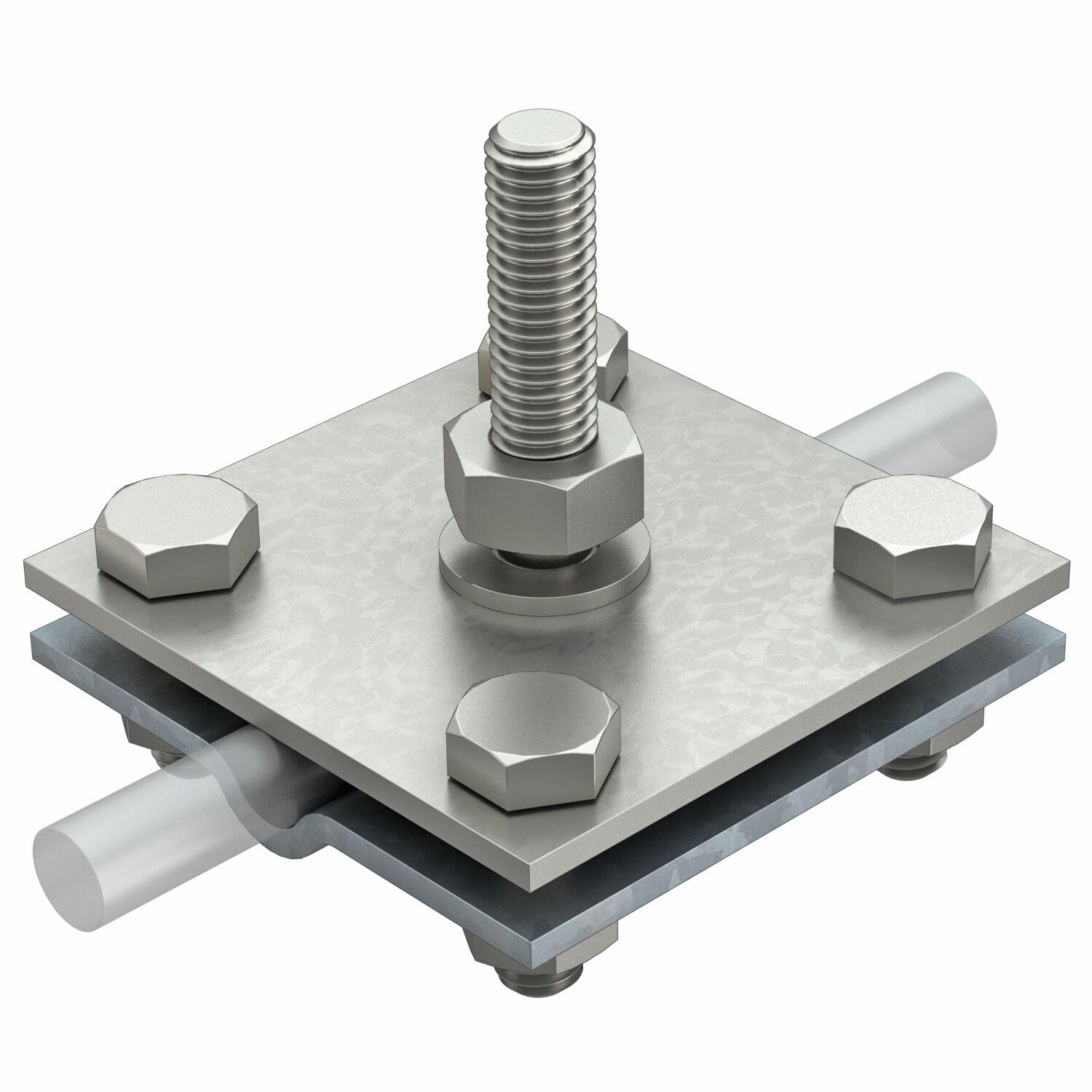

Kryžminė jungtis juostiniams ir apvaliesiems laidininkams su srieginiu strypu M10x45
Art. Nr. 5312657 | EAN 4012196454563
- Prekės aprašymas
-
Prekės aprašymas
• atitinka reikalavimus pagal VDE 0185-305-3 (IEC/ EN 62305-3)
• pritaikymas: Rd 8-10 x FL 30
• montuojama su 4 šešiakampiais varžtais M8 x 25 ir 4 šešiakampėmis veržlėmis M8
-
- Techniniai duomenys
-
Techniniai duomenys
Dydis 8-10mm Medžiaga Plienas, nerūdijantis, 1.4301 Paviršius karštai cinkuotas / taurusis plienas, nerūdijantis, 1.4301 Pritaikymas Rd 8-10/FL30 mm Sujungiklio tipas Kryžminės jungtys Tarpinė plokštė ne Tinkamas sujungimui Apvalusis laidininkas Rd 8–10 / plokščiasis laidininkas Fl 30 Trumpojo jungimo srovė (50 Hz) (1s; ≤300 °C) 4,2 Tvirtinimo varžto rūšis Varžtas šešiakampe galvute Žaibo srovės laidumas H/100 kA Matmenys
Aukštis 55 mm Ilgis 70 mm Matmuo A 70 mm Matmuo B 70 mm Plotis 70 mm - Visi tipai
