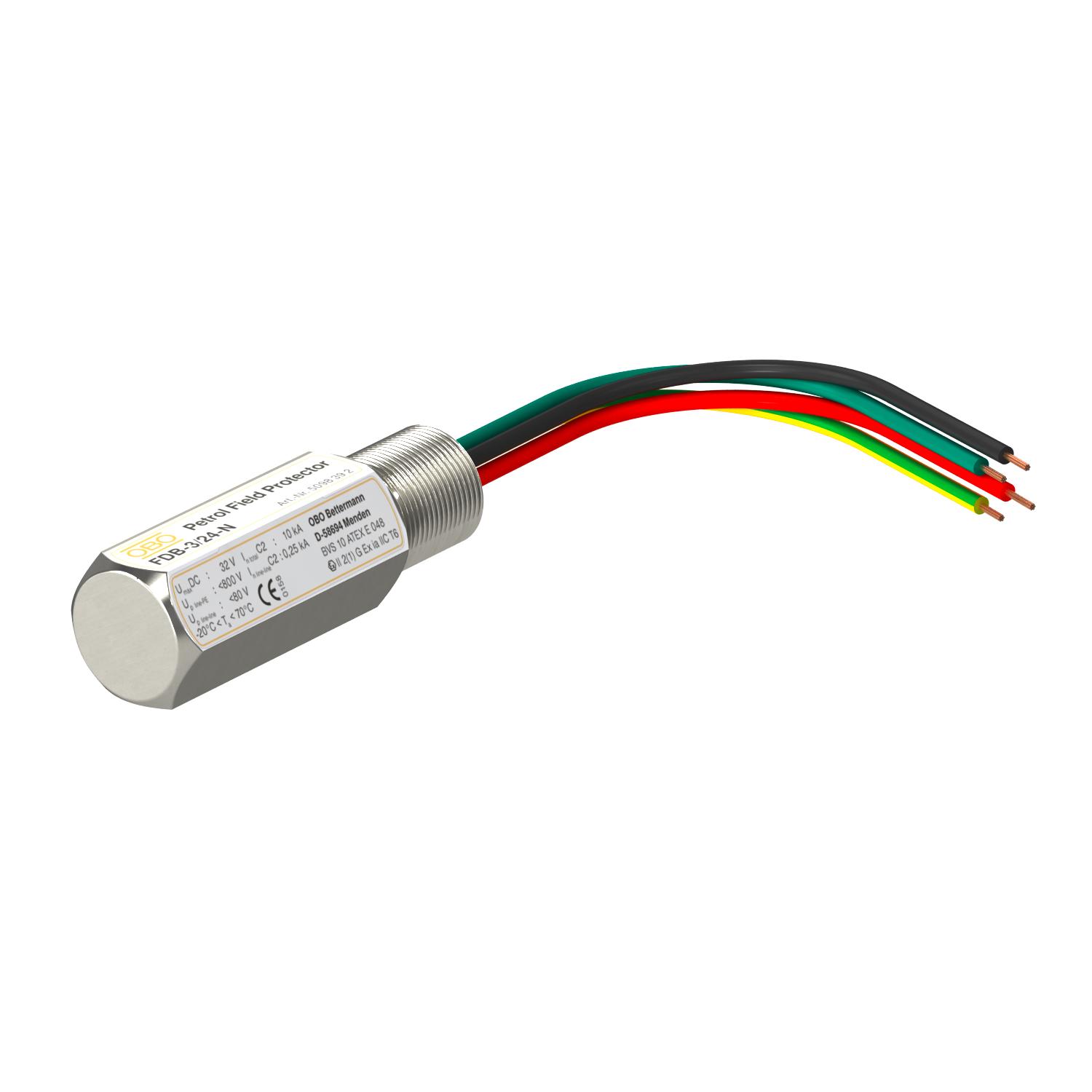

Lauko įrangos apsauga nuo viršįtampio, 3 polių, 24 V, NPT

Art. Nr. 5098392 | EAN 4012195683391

Art. Nr. / Tipas

Polių skaičius

Išvadas

Didžiausia ilgalaikė įtampa AC	22 V

Didžiausia ilgalaikė įtampa DC	32 V

Prekės aprašymas

Prekės aprašymas

Apsauga nuo viršįtampio FDB , skirta kibirkštims atsparioms matavimo grandinėms ir magistralinėms sistemoms

• NPT jungtys
• žemas apsaugos lygis esant didelei srovės apkrovai
• lengvas montavimas ant lauko įrenginių
• nežymi vidinė talpa ir induktyvumas
• nerūdijančiojo plieno korpusas su atspariu slėgiui korpusu
• ATEX leidimas: II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048)

Naudojimas: srauto, temperatūros davikliai

Techniniai duomenys

Techniniai duomenys

Apsaugos lygis, gysla–gysla	<80 V
Apsaugos lygis, gysla–žemė	<800 V
Apsaugos rūšis	IP65/67
Atsparumas impulsinei srovei gysla – gysla	C1: 0,5 kV / 0,25 kA (8/20µs)
Atsparumas impulsinei srovei gysla – žemė	C2: 5 kV / 2,5 kA (8/20µs)
Bandymų metodo standartas	IEC 61643-21
Bendra imp.srovė (8/20)	10 kA
Didžiausia ilgalaikė įtampa AC	22 V
Didžiausia ilgalaikė įtampa DC	32 V
Dydis	32V
Galima naudoti sprogioje aplinkoje	II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048)

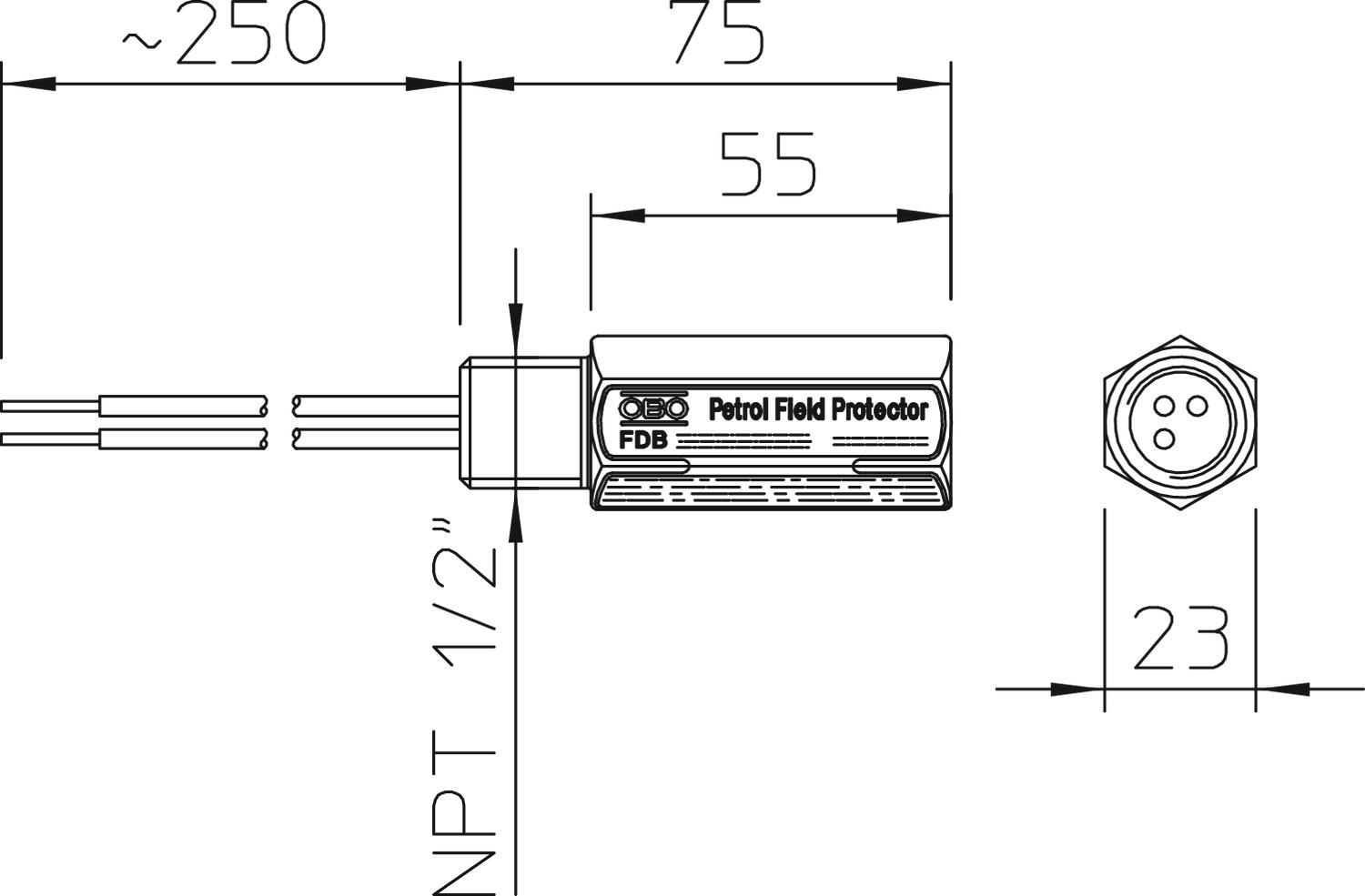

Įėjimo / išėjimo montavimas	1/2" NPT
Išvadas	3 polių; NPT
Įžeminimas per:	Jungiamasis laidas

Kategorie	Tipas 2+3 / C2+C1
Konstrukcija, patikrinta sprogioje aplinkoje	taip
Korpuso medžiaga	V2A
Lauko / prietaiso pusės montavimas:	Jungiamasis laidas 1,5 mm² ilgis ~ 250 mm
LPZ	1→3
Maks. naudojimo temperatūros diapazonas	70 °C
Min. naudojimo temperatūros diapazonas	-20 °C
Polių skaičius	3
Ryšių kontaktas	ne
Signalizavimas prietaise	jokių
SPD pagal IEC 61643-21	Klasė II+III / C2+C1
Talpumas (gysla-gysla)	< 17 pF
Talpumas (gysla-žemė)	< 26 pF

Visi tipai

Visi tipai

Tipas	Polių skaičius	Išvadas	Didžiausia ilgalaikė įtampa AC	Didžiausia ilgalaikė įtampa DC	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
FDB-2 24-M	2	2 polių; metrinis	22 V	32 V	5098380	Vienetas	1 Vienetas
FDB-3 24-M	3	3 polių; metrinis	22 V	32 V	5098382	Vienetas	1 Vienetas
FDB-2 24-N	2	2 polių; NPT	22 V	32 V	5098390	Vienetas	1 Vienetas
FDB-3 24-N	3	3 polių; NPT	22 V	32 V	5098392	Vienetas	1 Vienetas
