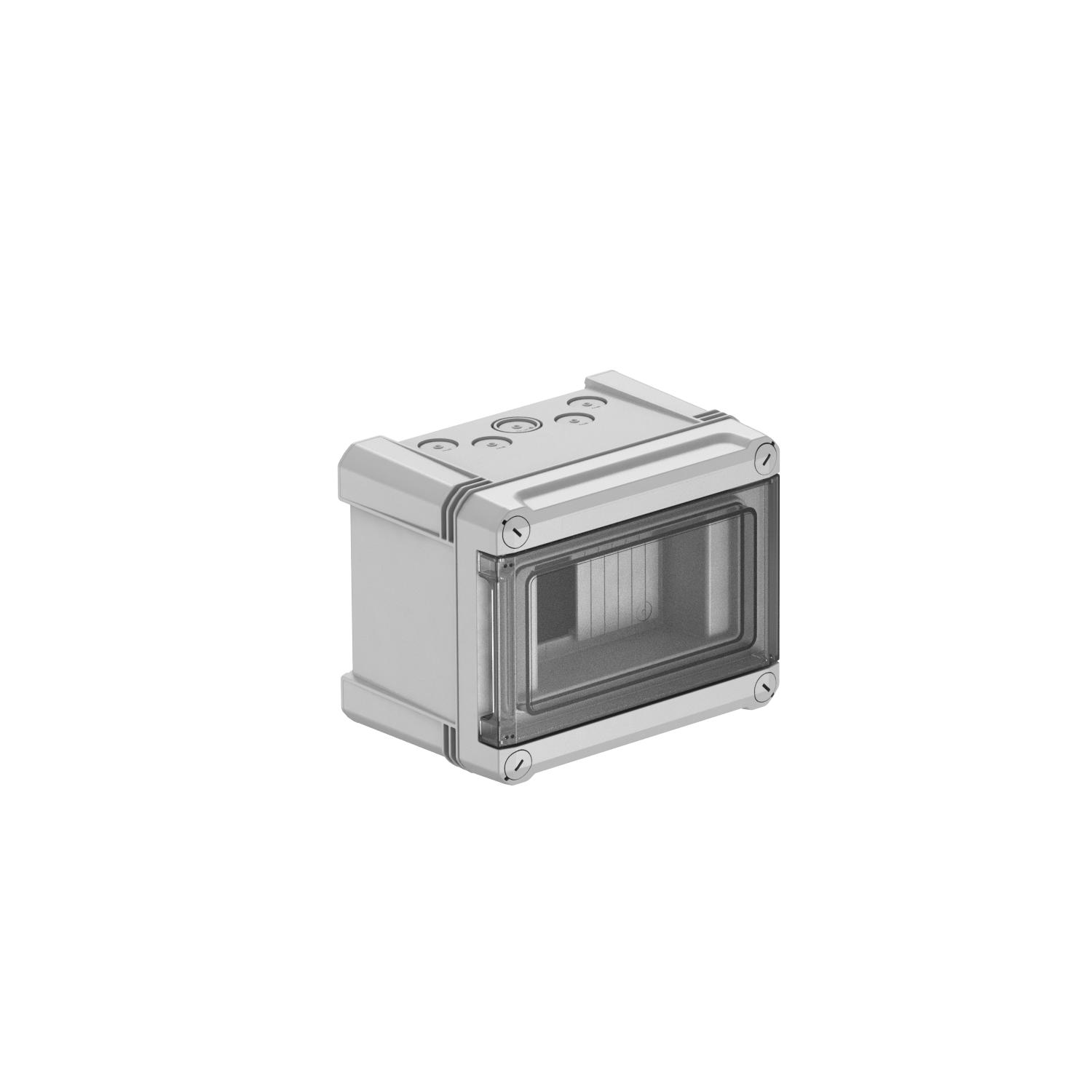

Mažasis paskirstymo skydelis, 5 vietų, tuščias, polikarbonatas
Art. Nr. 2008864 | EAN 4012196465798
- Prekės aprašymas
-

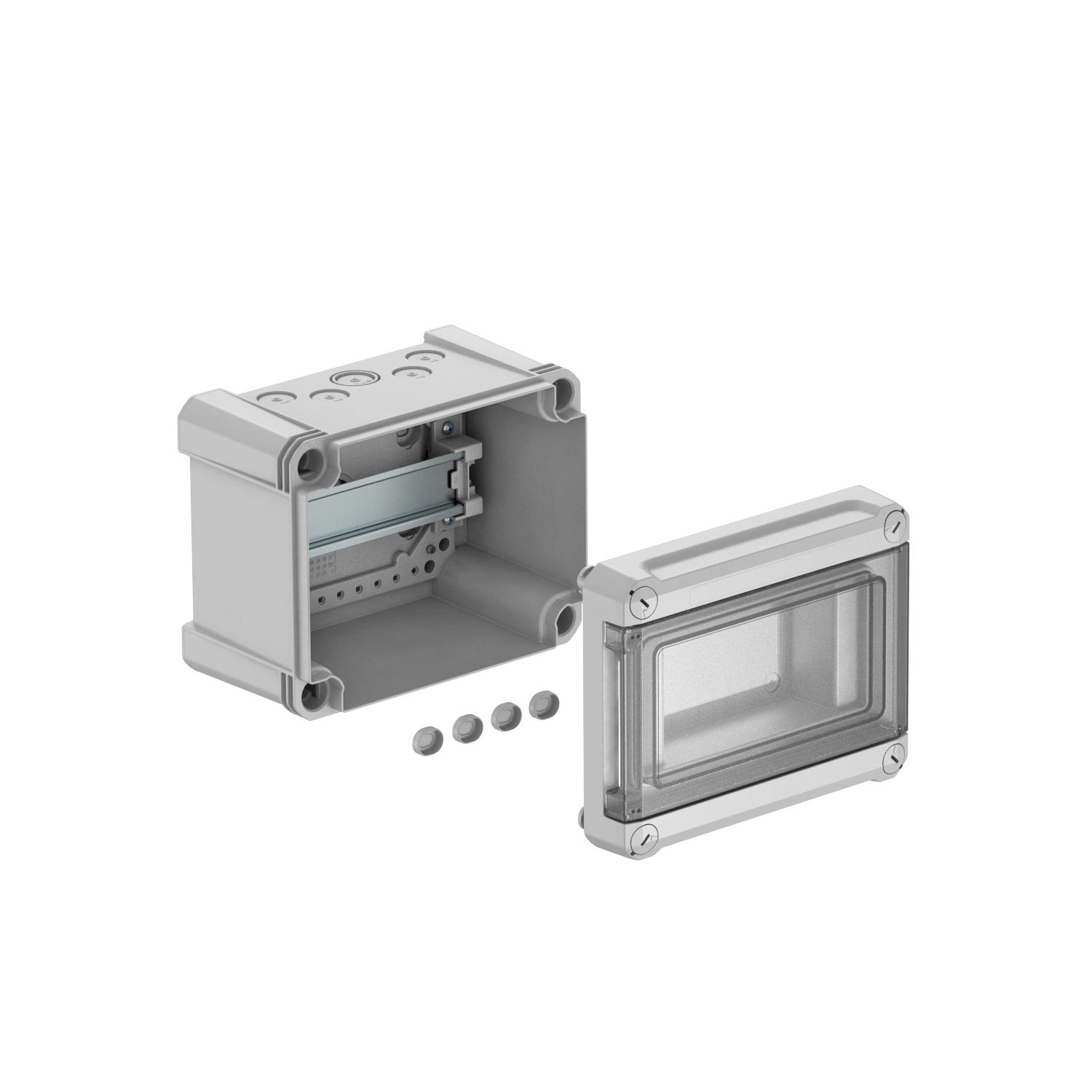

Prekės aprašymasMažasis paskirstymo skydelis su gnybtų bėgeliu, virštinkiniam montavimui, elektros daliniam paskirstymui vidaus ir išorės srityse pagal IEC 439-3. Su iš anksto sumontuotu 35 mm apsauginiu profiliuotu bėgeliu. IP66 apsaugos klasė ir apsaugos rūšis IK 06. Permatomas dangtelis priveržimui, su išpjova. Su 4 varžtų dangteliais.
- visiškai izoliuotas daugiausiai 5 vietų
- 4 išmušimo angos Ø 20 mm viršuje ir apačioje
- 1 kombinuota išmušimo anga, Ø 20/25 mm, viršuje ir apačioje
- 4 užsukami dangteliai
Mažasis paskirstymo skydelis PC pritaikytas montuoti vidaus ir išorės srityse.
Vardinė srovė 40 A
Galios praradimas esant 40 K 19 W
-
- Techniniai duomenys
-
Techniniai duomenys
Apsaugos rūšis IP66 Aukštis 126 mm Dangčio rūšis Dangtis DIN bėgelis taip Dydis 190x150x125 Eilių skaičius 1 EMS tipas ne Ilgis 191 mm Instaliacinio mažojo paskirstymo skydelio montavimo būdas Montavimas Mažojo paskirstymo skydelio dangčio modelis su išpjova Medžiaga Polikarbonatas Permatomas dangtelis taip Plotis 151 mm Saugos laipsnis IK kodas IK08 Skirstymo blokų plotis 5 Spalva šviesiai pilka; RAL 7035 Su fiksatoriumi ne Su montavimo plokšte ne Tvirtinimo galimybė taip Vardinė įtampa 400 V Vardinė srovė 40 A - Visi tipai
- Atsisiuntimai
-
Duomenų lapas SDB 05L PC / 2008864 , 0.28MB , pdfES atitikties deklaracija SDB 05L PC / 2008864 , 0.15MB , pdfPrekės ženklo leidimas VDE prekių ženklo leidimas, mažasis paskirstymo skydelis SDB. , 0.16MB , pdfNaudojimo instrukcija Gręžimo šablonai X10, SDB03, SDB05 , 0.09MB , pdf
