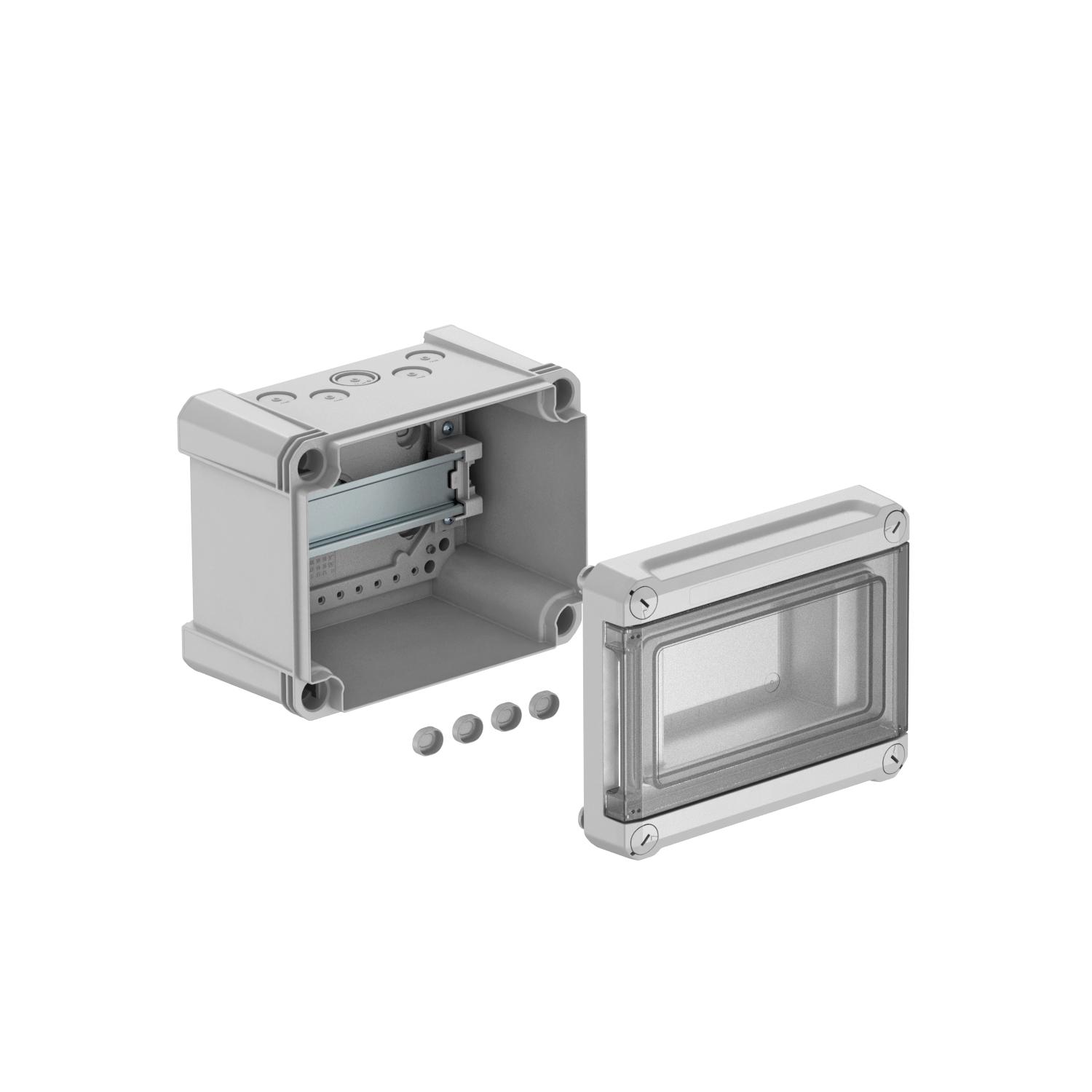

Mažasis paskirstymo skydelis, 5 vietų, tuščias, polistirenas
Art. Nr. 2008824 | EAN 4012196465712
- Prekės aprašymas
-
Prekės aprašymasMažasis paskirstymo skydelis, virštinkiniam montavimui, elektros daliniam paskirstymui vidaus ir apsaugotose lauko srityse pagal IEC 439-3. Su iš anksto sumontuotu 35 mm apsauginiu profiliuotu bėgeliu. IP66 apsaugos klasė ir apsaugos rūšis IK 06. Permatomas dangtelis priveržimui, su išpjova.
- visiškai izoliuotas daugiausiai 5 vietų
- 4 išmušimo angos Ø 20 mm viršuje ir apačioje
- 1 kombinuota išmušimo anga, Ø 20/25 mm, viršuje ir apačioje
- 4 užsukami dangteliai
Mažasis paskirstymo skydelis PS tinka montuoti patalpoje ir apsaugotose lauko srityse.
Vardinė srovė 40 A
Galios praradimas esant 40 K 19 W
-
- Techniniai duomenys
-
Techniniai duomenys
Apsaugos rūšis IP66 Aukštis 126 mm Dangčio rūšis Dangtis DIN bėgelis taip Dydis 190x150x125 Eilių skaičius 1 EMS tipas ne Ilgis 191 mm Instaliacinio mažojo paskirstymo skydelio montavimo būdas Montavimas Mažojo paskirstymo skydelio dangčio modelis su išpjova Medžiaga Polistirolas Permatomas dangtelis taip Plotis 151 mm Saugos laipsnis IK kodas IK07 Skirstymo blokų plotis 5 Spalva šviesiai pilka; RAL 7035 Su fiksatoriumi ne Su montavimo plokšte ne Tvirtinimo galimybė taip Vardinė įtampa 400 V Vardinė srovė 40 A - Visi tipai
- Atsisiuntimai
-
Duomenų lapas SDB 05L PS / 2008824 , 0.32MB , pdfES atitikties deklaracija SDB 05L PS / 2008824 , 0.06MB , pdfREACH Atitikties deklaracija SDB 05L PS / 2008824 , 0.12MB , pdfRoHS Atitikties deklaracija SDB 05L PS / 2008824 , 0.13MB , pdfPrekės ženklo leidimas VDE prekių ženklo leidimas, mažasis paskirstymo skydelis SDB. , 0.16MB , pdfNaudojimo instrukcija Gręžimo šablonai X10, SDB03, SDB05 , 0.09MB , pdf
