Mažasis paskirstymo skydelis, 9 vietų, tuščias, polikarbonatas
Art. Nr. 2008868 | EAN 4012196465804
- Prekės aprašymas
-
Prekės aprašymasMažasis paskirstymo skydelis su gnybtų bėgeliu, virštinkiniam montavimui, elektros daliniam paskirstymui vidaus ir lauko srityse pagal IEC 439-3. Su iš anksto sumontuotu 35 mm apsauginiu profiliuotu bėgeliu. IP66 apsaugos klasė ir apsaugos rūšis IK 06. Permatomas dangtelis priveržimui, su išpjova. Su 4 varžtų dangteliais.
- visiškai izoliuotas daugiausiai 9 vietų
- 8 išmušimo angos Ø 20 mm viršuje ir apačioje
- 1 kombinuota išmušimo anga, Ø 20/25/32 mm, viršuje ir apačioje
- 4 užsukami dangteliai
Mažasis paskirstymo skydelis PC pritaikytas montuoti vidaus ir išorės srityse.
Vardinė srovė 63 A
Galios praradimas esant 40 K 20,7 W
-
- Techniniai duomenys
-
Techniniai duomenys

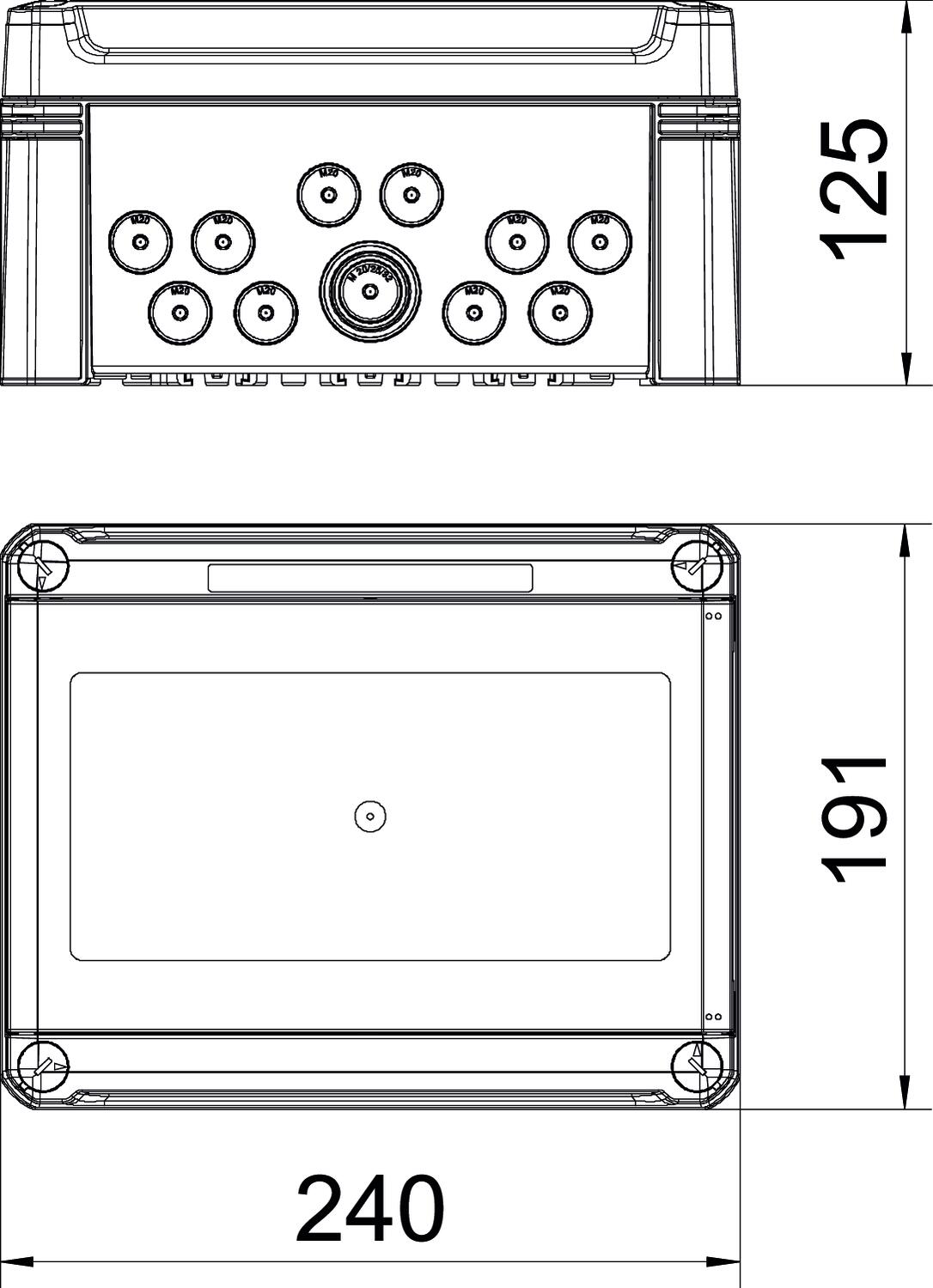

Apsaugos rūšis IP66 Aukštis 126 mm Dangčio rūšis Dangtis DIN bėgelis taip Dydis 240x191x125 Eilių skaičius 1 EMS tipas ne Ilgis 241 mm Instaliacinio mažojo paskirstymo skydelio montavimo būdas Montavimas Mažojo paskirstymo skydelio dangčio modelis su išpjova Medžiaga Polikarbonatas Permatomas dangtelis taip Plotis 191 mm Saugos laipsnis IK kodas IK08 Skirstymo blokų plotis 9 Spalva šviesiai pilka; RAL 7035 Su fiksatoriumi ne Su montavimo plokšte ne Tvirtinimo galimybė taip Vardinė įtampa 400 V Vardinė srovė 63 A - Visi tipai
- Atsisiuntimai
-
Duomenų lapas SDB 09L PC / 2008868 , 0.33MB , pdfES atitikties deklaracija SDB 09L PC / 2008868 , 0.15MB , pdfPrekės ženklo leidimas VDE prekių ženklo leidimas, mažasis paskirstymo skydelis SDB. , 0.16MB , pdfNaudojimo instrukcija Gręžimo šablonai X16, SDB09 , 0.09MB , pdf
