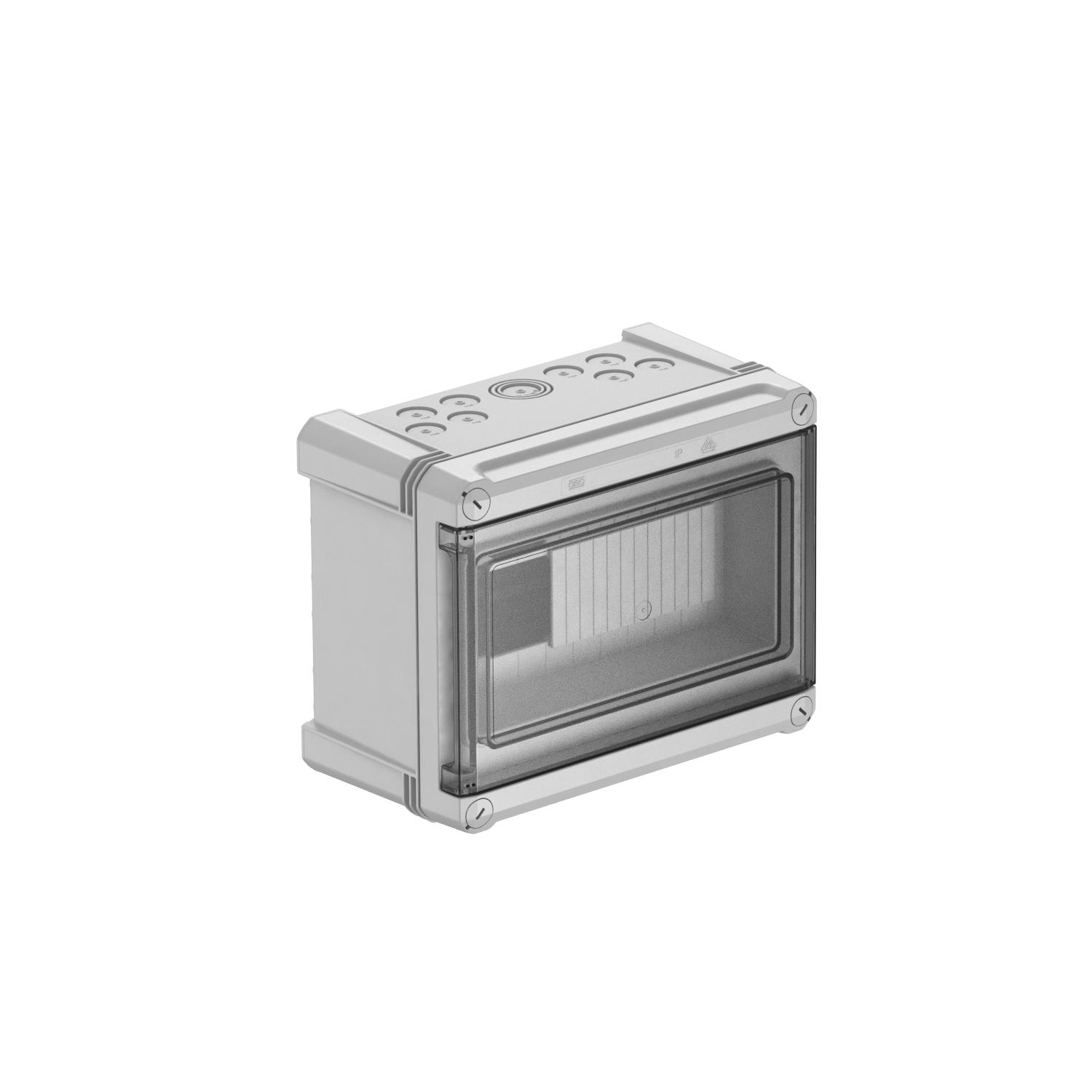

Mažasis paskirstymo skydelis, 9 vietų, tuščias, polistirenas
Art. Nr. 2008828 | EAN 4012196465729
- Prekės aprašymas
-

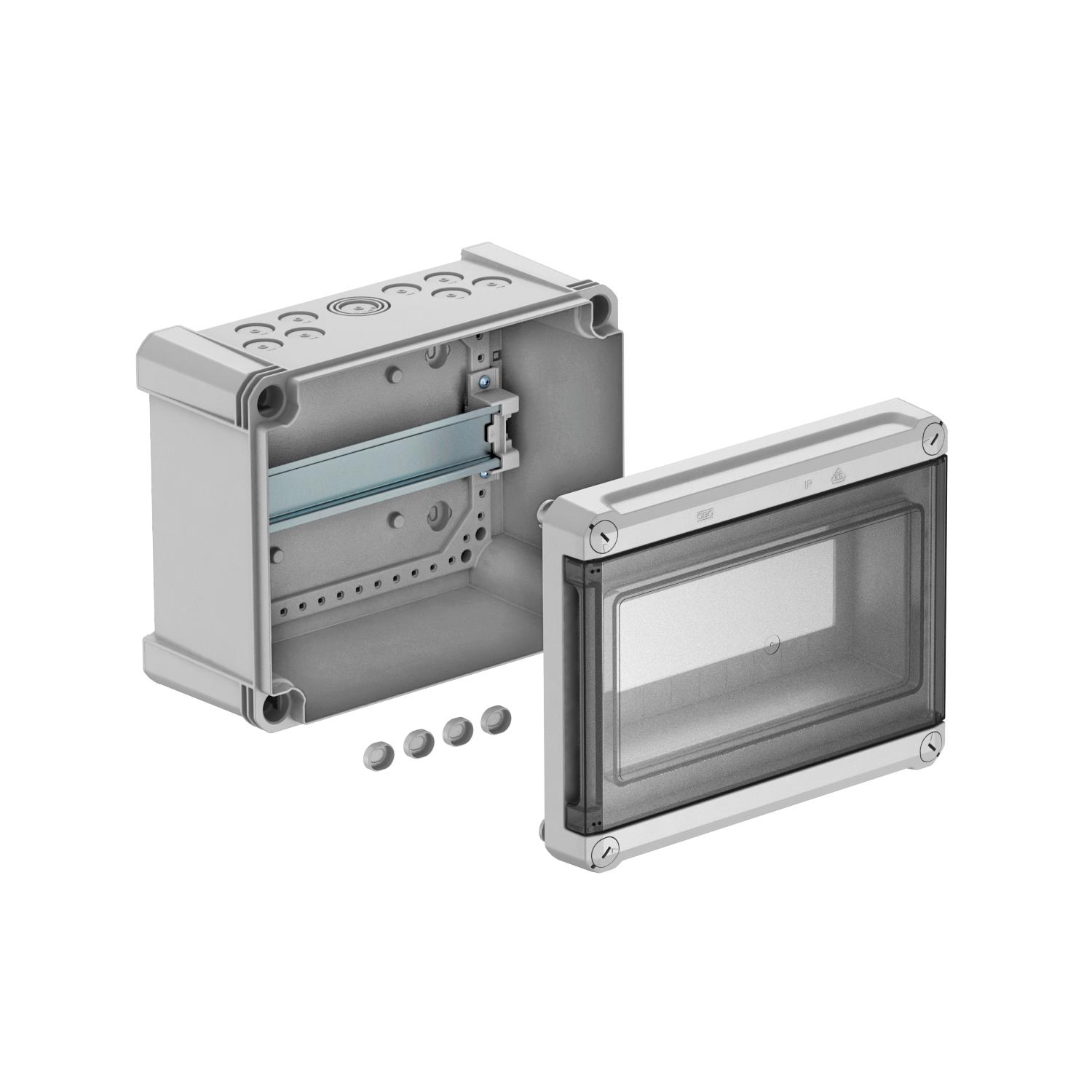

Prekės aprašymasMažasis paskirstymo skydelis, virštinkiniam montavimui, elektros daliniam paskirstymui vidaus ir apsaugotose lauko srityse pagal IEC 439-3. Su iš anksto sumontuotu 35 mm apsauginiu profiliuotu bėgeliu. IP66 apsaugos klasė ir apsaugos rūšis IK 06. Permatomas dangtelis priveržimui, su išpjova.
- visiškai izoliuotas daugiausiai 9 vietų
- 8 išmušimo angos Ø 20 mm viršuje ir apačioje
- 1 kombinuota išmušimo anga, Ø 20/25/32 mm, viršuje ir apačioje
- 4 užsukami dangteliai
Mažasis paskirstymo skydelis PS tinka montuoti patalpoje ir apsaugotose lauko srityse.
Vardinė srovė 63 A
Galios praradimas esant 40 K 20,7 W
-
- Techniniai duomenys
-
Techniniai duomenys

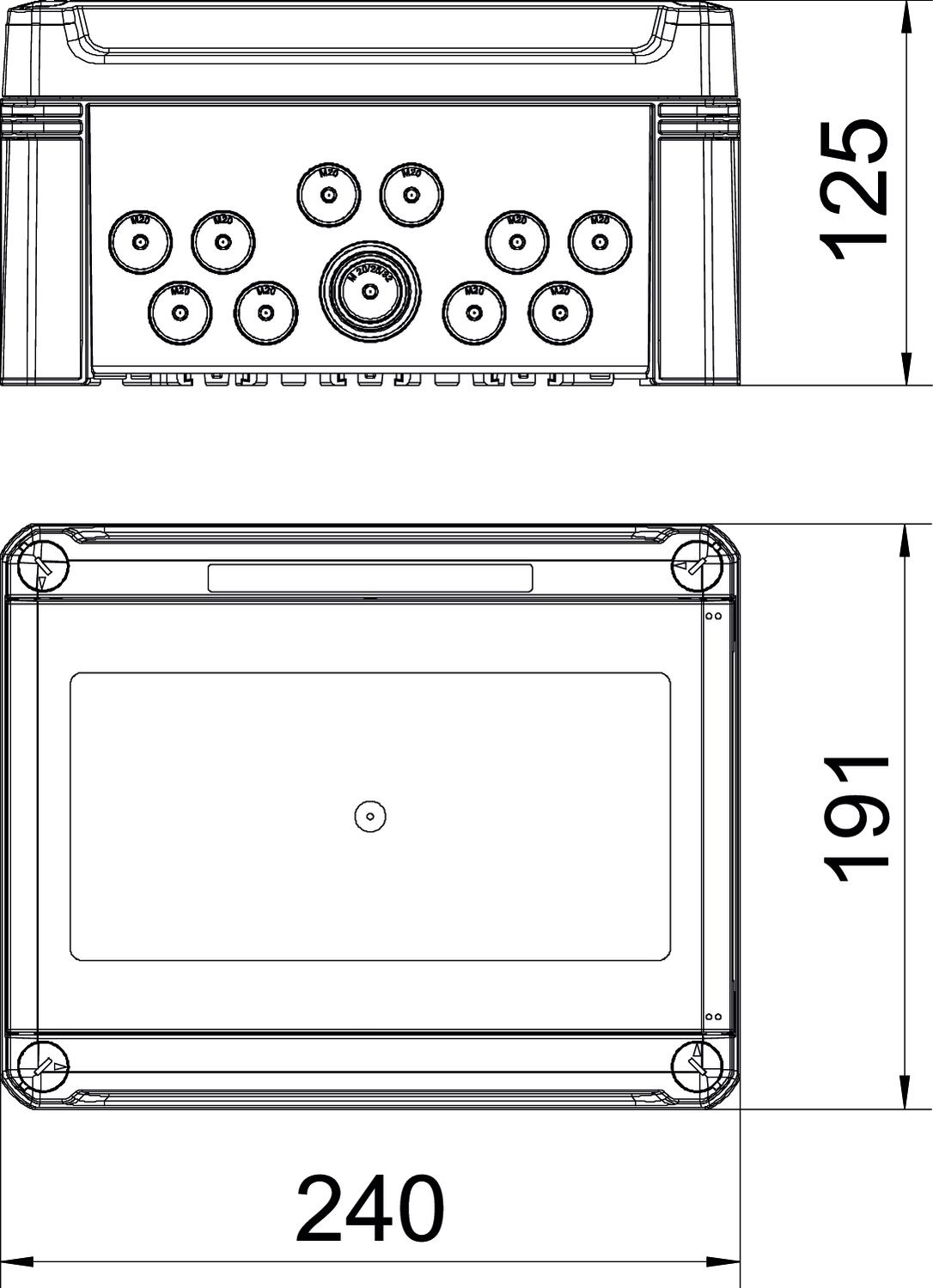

Apsaugos rūšis IP66 Aukštis 126 mm Dangčio rūšis Dangtis DIN bėgelis taip Dydis 240x191x125 Eilių skaičius 1 EMS tipas ne Ilgis 241 mm Instaliacinio mažojo paskirstymo skydelio montavimo būdas Montavimas Mažojo paskirstymo skydelio dangčio modelis su išpjova Medžiaga Polistirolas Permatomas dangtelis taip Plotis 191 mm Saugos laipsnis IK kodas IK07 Skirstymo blokų plotis 9 Spalva šviesiai pilka; RAL 7035 Su fiksatoriumi ne Su montavimo plokšte ne Tvirtinimo galimybė taip Vardinė įtampa 400 V Vardinė srovė 63 A - Visi tipai
- Atsisiuntimai
-
Duomenų lapas SDB 09L PS / 2008828 , 0.29MB , pdfES atitikties deklaracija SDB 09L PS / 2008828 , 0.06MB , pdfREACH Atitikties deklaracija SDB 09L PS / 2008828 , 0.12MB , pdfRoHS Atitikties deklaracija SDB 09L PS / 2008828 , 0.13MB , pdfPrekės ženklo leidimas VDE prekių ženklo leidimas, mažasis paskirstymo skydelis SDB. , 0.16MB , pdfNaudojimo instrukcija Gręžimo šablonai X16, SDB09 , 0.09MB , pdf
