Pastaba: Ši prekė nebegaminama.
Gaminamą produktą galite rasti čia: 2003804 / HW tuščiavidurių sienų instaliacinė dėžutė 61

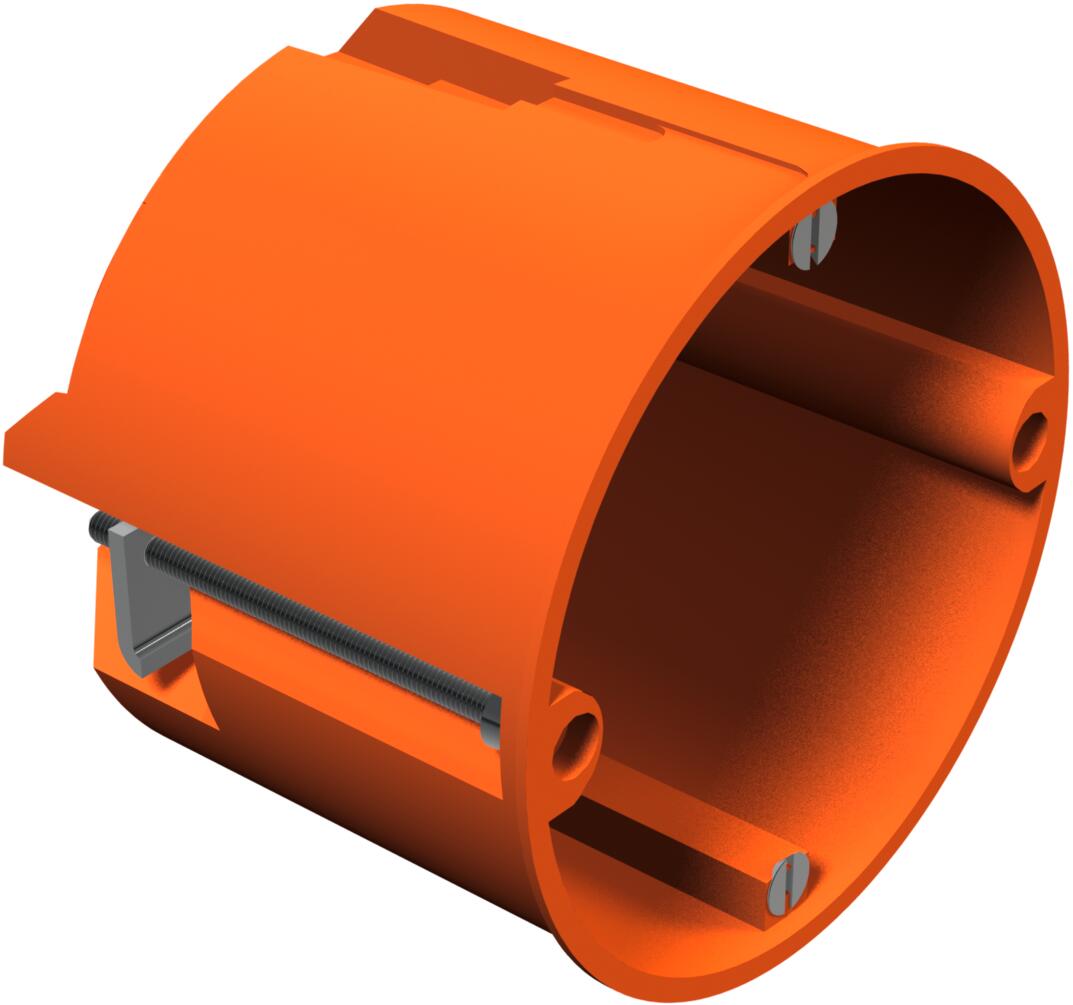

Montažinė dėžutė HV skirta į tuščiavidurę sieną
Art. Nr. 2003442 | EAN 4012195032953
- Prekės aprašymas
-
Prekės aprašymasTuščiavidurių sienų prietaiso / jungiamoji dėžutė. Matmenys pagal DIN 49073-1, 7–35 mm storio plokštei. Standartinis kombinuotasis 71 mm atstumas, galimybė naudoti pervadą naudojantis jungiamuoju atvamzdžiu, esant prietaisų dėžučių ir prietaiso / jungiamųjų dėžučių deriniui,
8 išmuštos angos NYM laidams, duomenų linijos ir Ø 20 mm vamzdžiai, prietaisų dėžutes galima naudoti pagal VDE 0606-1 taip pat, kaip ir jungiamąsias dėžutes su dvigubu varžtiniu tvirtinimo elementu ir prisukamu dangteliu, apsaugos laipsnis IP30.
Pagal IEC 60670-1, IEC 60670-22 ir DIN 49073-1.
-
- Techniniai duomenys
-
Techniniai duomenys

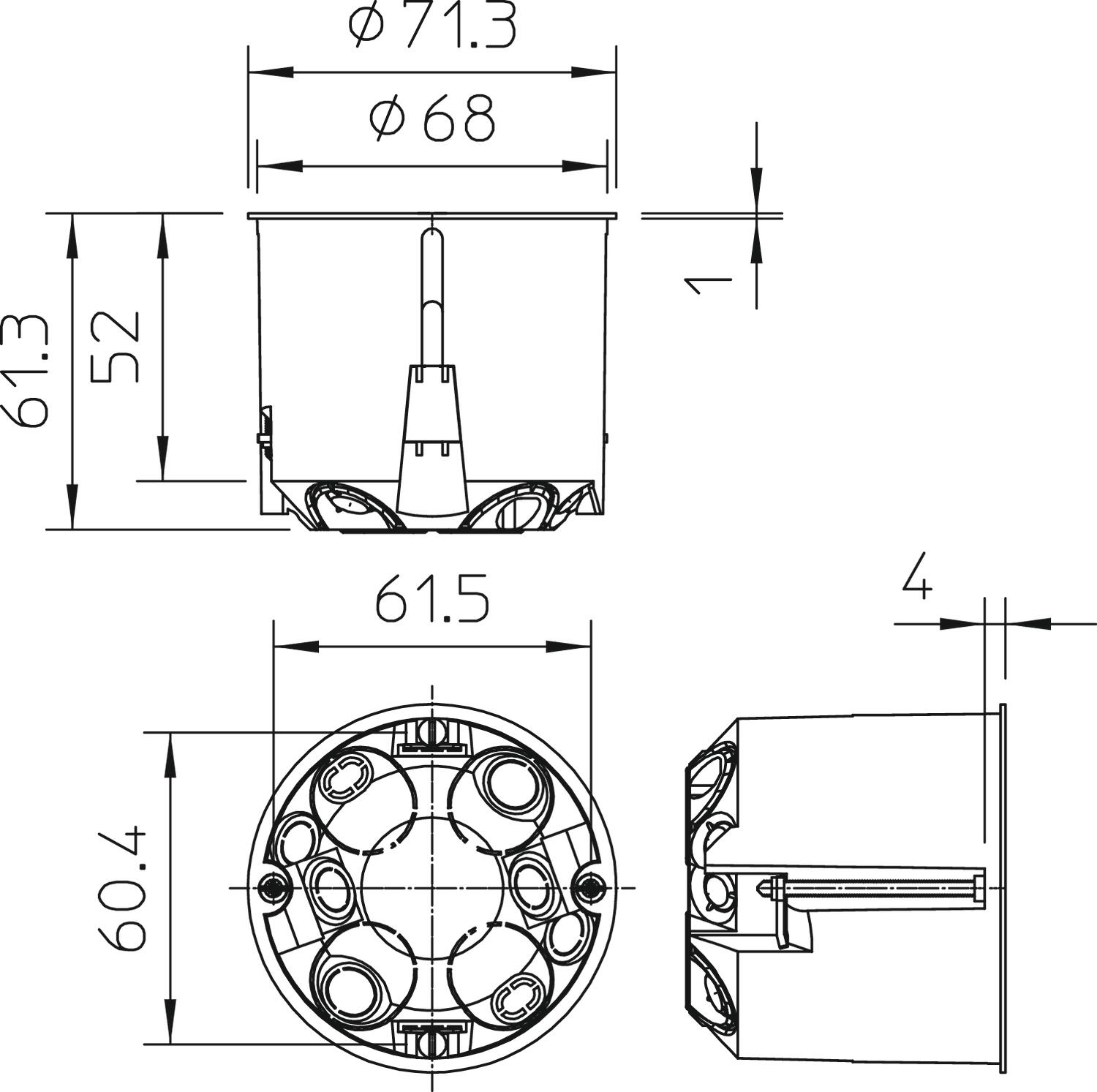

Apsaugos rūšis IP30 Atsparus smūgiams ne Atsparus ugniai pagal VDE 0471/DIN 695, 2-1 dalį, bandomoji temperatūra – 850 °C Atstumas tarp prietaiso varžtų 60 mm Aukštis 61 mm Be halogenų taip CO₂ pėdsakas (GWP) nuo lopšio iki vartų 0,204 kg CO₂e / 1 Vienetas Dangtelio tvirtinimas netinkamas Dangtis be Dydis Ø68mm, H61mm Forma apvalus Frezos skylės skersmuo 68 mm Įdėklų skaičius 1 Išmatuota įtampa 400 V Įvadai 8 Įvadas iš galo taip Įvado tipas Išmušamos angos NYM laidams, duomenų laidams ir Ø 20 mm vamzdžiams Įvadų skaičius 8 Komplektavimas be Korpuso įvorės tipas Išankstinis ženklinimas Maks. Kabelio skersmuo 2,5 mm² Maks. vardinis skerspjūvis 2,5 mm² Medžiaga Polipropilenas Min. grindų aukštis 61 mm Min. vardinis skerspjūvis 1,5 mm² Opprettholdelse av funksjon be Plombuojamas ne Prietaisų tvirtinimas Varžtai Ramstis be Sandari ne Skersmuo 68 mm skirta vamzdžio skersmeniui 20 mm Spalva oranžinė Su auselėmis ne Su ekranavimu ne Su varžtais taip Tinka maks. plokštės storiui 35 mm Tinka min. plokštės storiui 7 mm - Visi tipai
