MSR apsauga, dvilaidė - su signal.kontaktu 24 V AC/DC 2 | 34 | 46 | IP20

MSR apsauga, dvilaidė - su signal.kontaktu 24 V AC/DC

Art. Nr. 5097820 | EAN 4012195578185

Art. Nr. / Tipas

Polių konstrukcija	2

Didžiausia ilgalaikė įtampa AC

Didžiausia ilgalaikė įtampa DC

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

Apsauga nuo viršįtampių / tinklo tikslioji apsauga, 3 tipas pagal EN 61643-11 su distanciniais signalizacijos kontaktais

• Su distanciniais signalizacijos kontaktais, be potencialiais perjun.kontaktais
• Tinka kintamosios ir pastoviosios srovės sistemoms
• Su optine veikimo indikacija
• Su lengvai montuojamais, bevaržčiais jungiamaisiais gnybtais

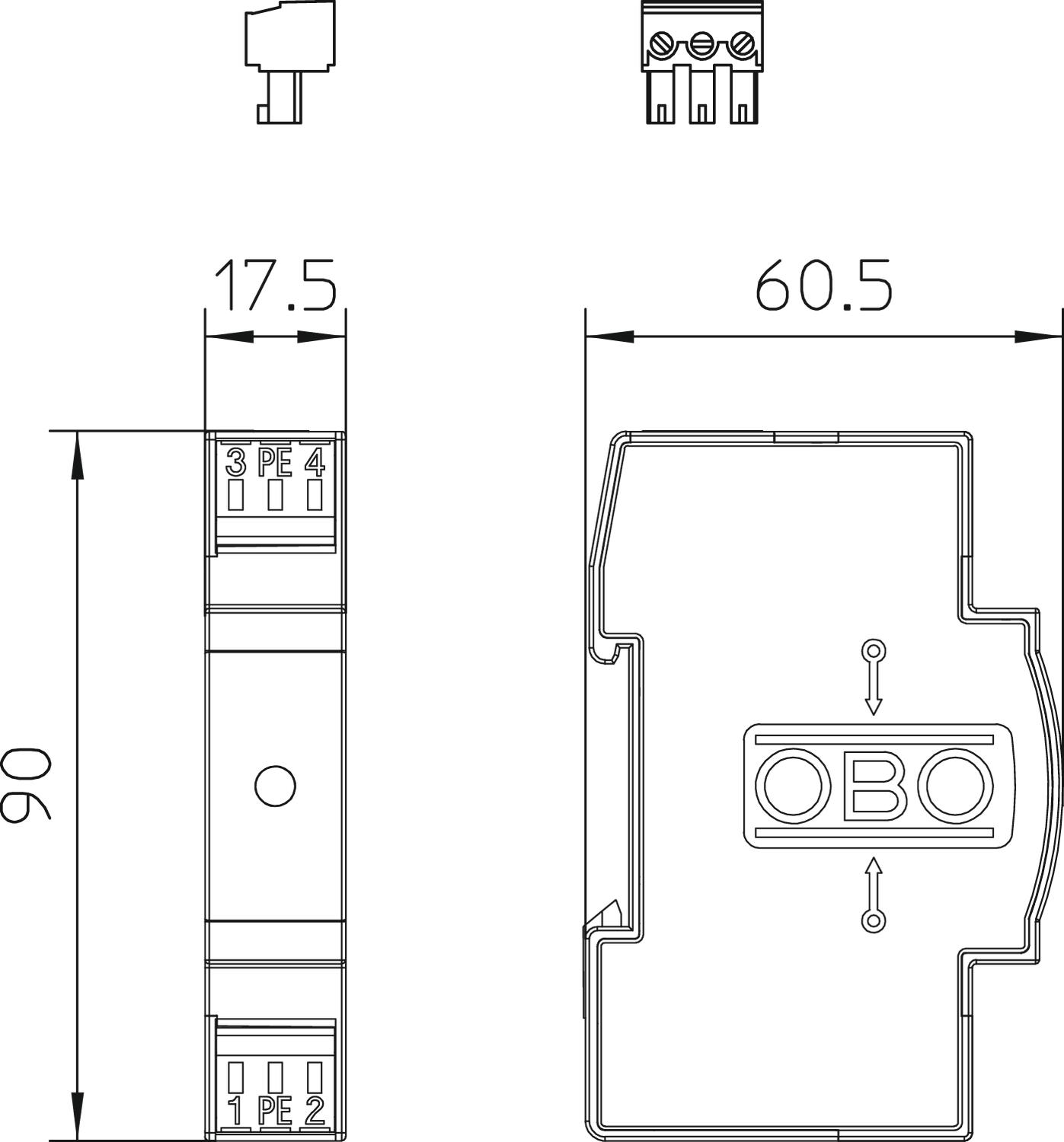

• Mažas gabaritas 17,5 mm dydžio

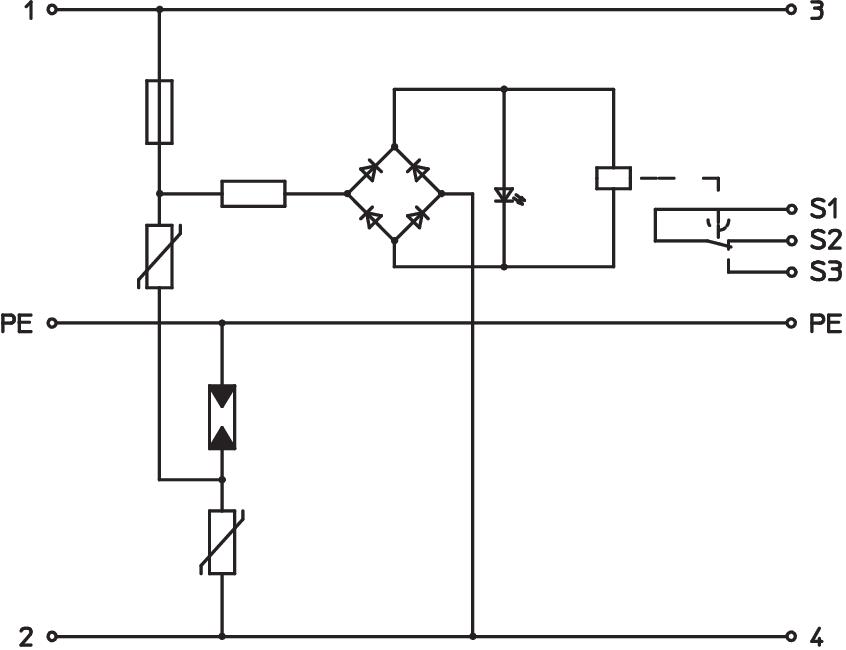

• Y tipo jungimas

Naudojimas: montuojamas ant 35 mm montažinio profilio, pritaikytas montuoti standartiniame paskirstymo skydelyje.

Techniniai duomenys

Techniniai duomenys

3 tipo patikros klasė	taip
Apsaugos lygis [L-N]	≤1000
Apsaugos lygis, gysla–gysla	<160 V
Apsaugos lygis, gysla–žemė	<1200 V
Apsaugos rūšis	IP20
Didžiausia ilgalaikė įtampa AC	34 V
Didžiausia ilgalaikė įtampa DC	46 V
Dydis	24V AC
FM kontaktai	Keitiklis
Išpučiamasis	ne
LPZ	2→3
Maks. darbinė temperatūra	80 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2,5 mm²
Maks. tinklo viršįtampio apsauga	16
Maksimali impulsinė nuotėkio srovė (8/20 μs)	2 kA

Maksimalus priešsaugiklis	16 A
Min. darbinė temperatūra	-40 °C
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	0,14 mm²
Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	taip
OBO_vardinė apkrovos srovė (įvesties / išvesties gnybtas)	20 A
Polių konstrukcija	2
Polių skaičius	3
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 3
SPD pagal IEC 61643-1	III klasė
Suveikimo laikas	<25 ns
Tinklo forma	kitos
Vardinė impulsinė nuotėkio srovė (8/20 µs)	0,7 kA
Vardinė įtampa AC (50 / 60 Hz)	24 V

Visi tipai

Visi tipai

Tipas	Polių konstrukcija	Didžiausia ilgalaikė įtampa AC	Didžiausia ilgalaikė įtampa DC	Apsaugos rūšis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
VF12-AC/DC-FS	2	13,5 V	18 V	IP20	5097454	Vienetas	1 Vienetas
VF24-AC/DC-FS	2	34 V	46 V	IP20	5097820	Vienetas	1 Vienetas
VF48-AC/DC-FS	2	60 V	80 V	IP20	5097822	Vienetas	1 Vienetas
